Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.7 Demontáž/montáž přípravku pro vtažení vozíku součástek
199
4.7.3.2 Demontáž ochrany proti zásahu
4
Obr. 4.7 - 3 Demontáž ochrany proti zásahu
4
1. Umělohmotné čepičky na imbusové šrouby, 4 kusy
2. Imbusové šrouby, 4 kusy
3. Ochranný kryt
4. Kryt
5. Střední ochrana proti zásahu
Æ Stáhněte čtyři umělohmotné čepičky (pos. 1 na obr. 4.7 - 3).
Æ Odšroubujte čtyři imbusové šrouby spodní řady (pos. 2 na obr. 4.7 - 3).
Æ Odšroubujte čtyři imbusové šrouby horní řady (pos. 1 na obr. 4.7 - 3).
Æ Sundejte ochranu proti zásahu (pos. 3 na obr. 4.7 - 3).
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.7 Demontáž/montáž přípravku pro vtažení vozíku součástek Verze software SR.504.xx Vydání 07/2003 CZ
200
Æ Odšroubujte čtyři imbusové šrouby na krytu (pos. 4 na obr. 4.7 - 3) a kryt sundejte.
Æ Odšroubujte čtyři imbusové šrouby na ochraně proti zásahu na vnitřní straně automatu (pos. 5
na obr. 4.7 - 3
) a sundejte ji.
4.7.4 Vtahovací přípravek vozíku součástek demontovat
Æ
Sundejte kryt svislé kabelové šachty.
Æ Odpojte všechny elektrické konektory.
V následující tabulce jsou k tomu pro každé stanoviště uvedeny konektory a kabely od
vtahování vozíku součástek a od automatu.
4
4
Vtahovací přípravek vozíku součástek Základní stroj
Stanoviště Označení Kabel Konektor Kabel
1
Sít’ové napájení 03001288 X111 03002491
Signalizace 03006857 X112 03002541
Bezpečnost 03006858 X113 03002542
Měnič pipet 03001295 X114 03002543
CAN-IN 03006856 X115 03003564
CAN-OUT 03006856 X116 03003565
2
Sít’ové napájení 03001288 X121 03002492
Signalizace 03006857 X122 03002530
Bezpečnost 03006858 X123 03002531
Měnič pipet 03001295 X124 03002532
CAN-IN 03006856 X125 03003560
CAN-OUT 03006856 X126 03003561
3
Sít’ové napájení 03001288 X131 03002493
Signalizace 03006857 X132 03002534
Bezpečnost 03006858 X132 03002535
Měnič pipet 03001295 X134 03002536
CAN-IN 03006856 X135 03003561
CAN-OUT 03006856 X136 03003562
4
Sít’ové napájení 03001288 X141 03002494
Signalizace 03006857 X142 03002546
Bezpečnost 03006858 X142 03002547
Měnič pipet 03001295 X144 03002548
CAN-IN 03006856 X145 03003560
CAN-OUT 03006856 X146 03003564
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.7 Demontáž/montáž přípravku pro vtažení vozíku součástek
201
Æ Odpojte zemnící kabel.
Æ Odpojte pneumatickou hadici pro napájení přípravku vtahování vozíku součástek.
Æ Pneumatickou hadici uzavřete pomocí zátky.
Æ Uvolněte šest imbusových šroubů M8 x 14 pro připevnění přípravku vtahování vozíku
součástek (viz obr. 4.7 - 4
a 4.7 - 5).
POZOR 4
Přípravek vtahování vozíku součástek je těžký. Pro vyzvednutí potřebujete druhou osobu.
Æ Vyzvedněte přípravek vtahování vozíku součástek z automatu.
4

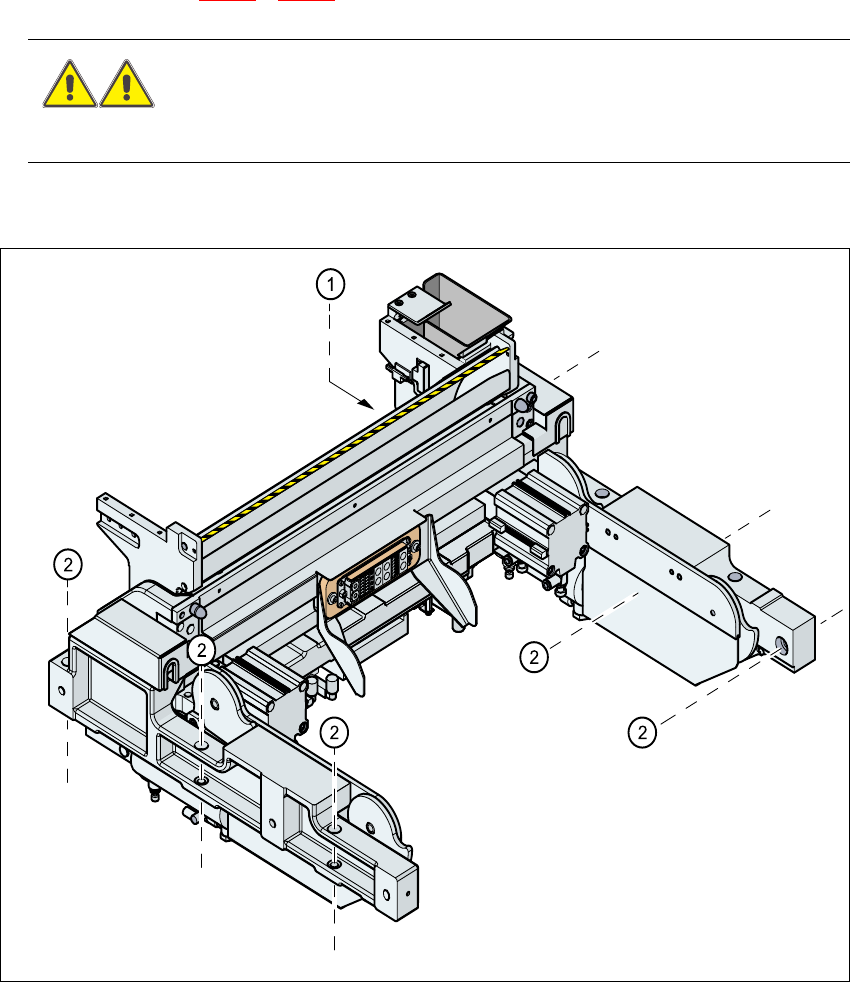

Obr. 4.7 - 4 P
ř
ipev
ň
ovací šrouby p
ř
ípravku pro vtahování vozíku sou
č
ástek - stanovišt
ě
1 a 3
