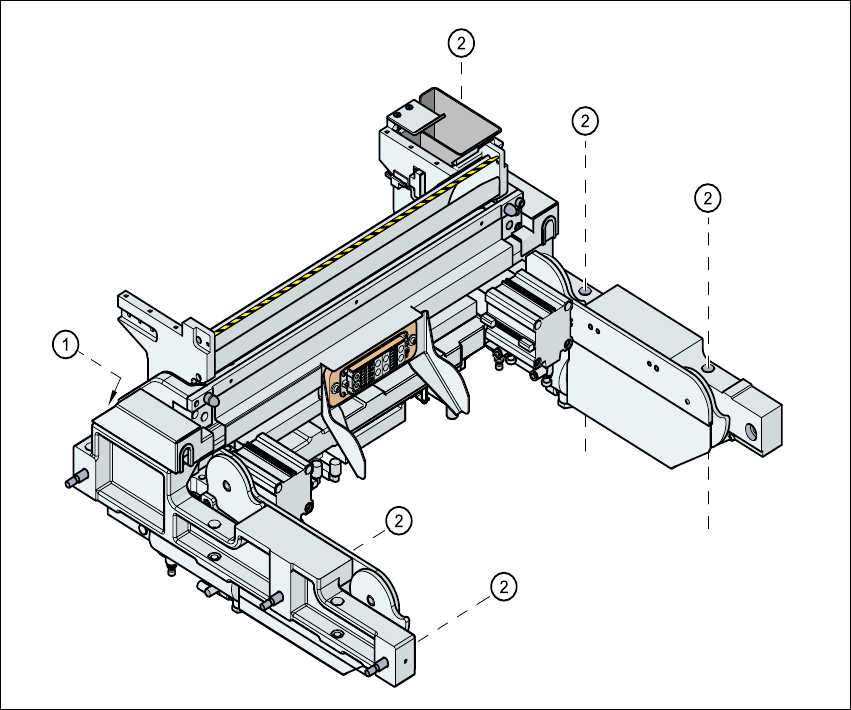

Obr. 4.7 - 5 P
ř
ipev
ň
ovací šrouby p
ř
ípravku pro vtahování vozíku sou
č
ástek - stanovišt
ě
2 a 4
4
1. Lícovaný šroub M8 x 14 (Je umístěn vždy na vnitřní straně automatu.)
2. Imbusový šroub M8 x 14
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.7 Demontáž/montáž přípravku pro vtažení vozíku součástek
203
4.7.5 Montáž přípravku pro vtažení vozíku součástek
POKYN
Montážní polohy přípravků pro vtahování vozíku součástek závisí na instalovaných osazovacích
hlavách a rozpoznávacích modulech.
– U stanovišt' 1 a 3 se přípravek pro vtahování vozíku součástek umist'uje na 2. polohu montážní
lišty (viz obr. 4.7 - 6
).
– U stanovišt' 2 a 4 se přípravek pro vtahování vozíku součástek umist'uje na nejpřednější
polohu montážní lišty (viz obr. 4.7 - 6
).
4

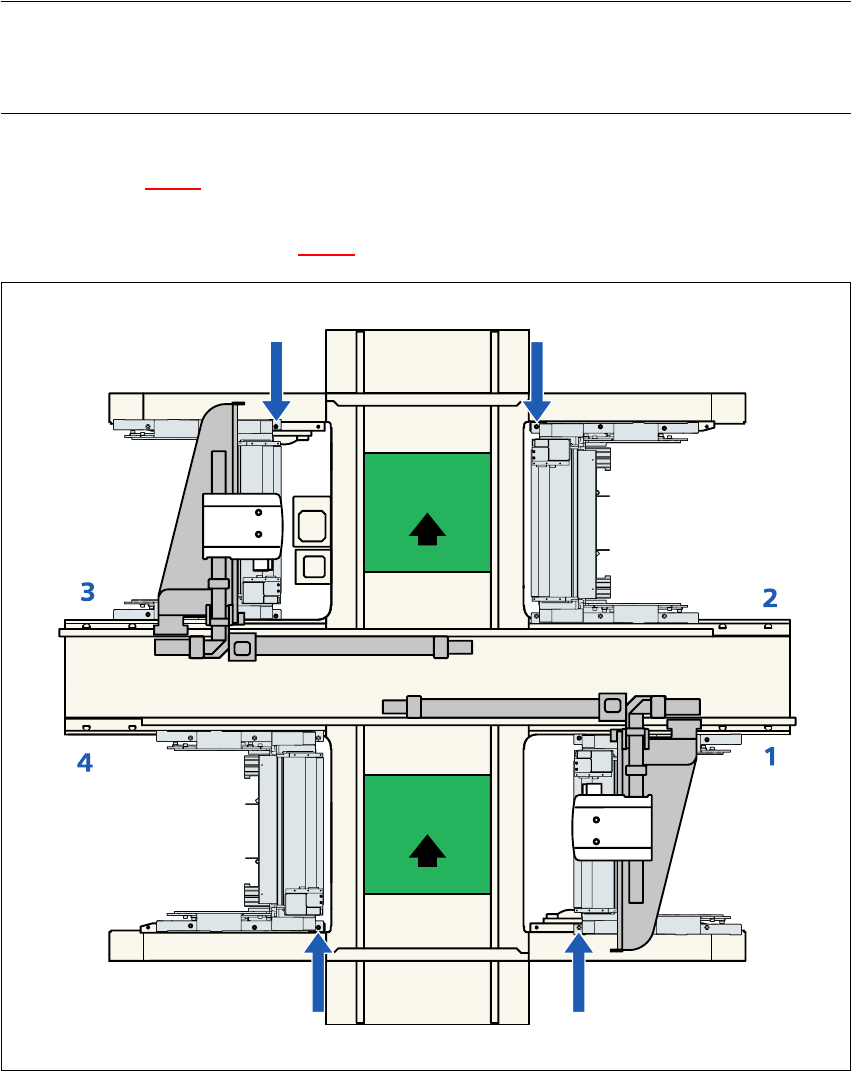

Obr. 4.7 - 6 Polohy p
ř
ípravk
ů
pro vtahování vozíku sou
č
ástek
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.7 Demontáž/montáž přípravku pro vtažení vozíku součástek Verze software SR.504.xx Vydání 07/2003 CZ
204
4

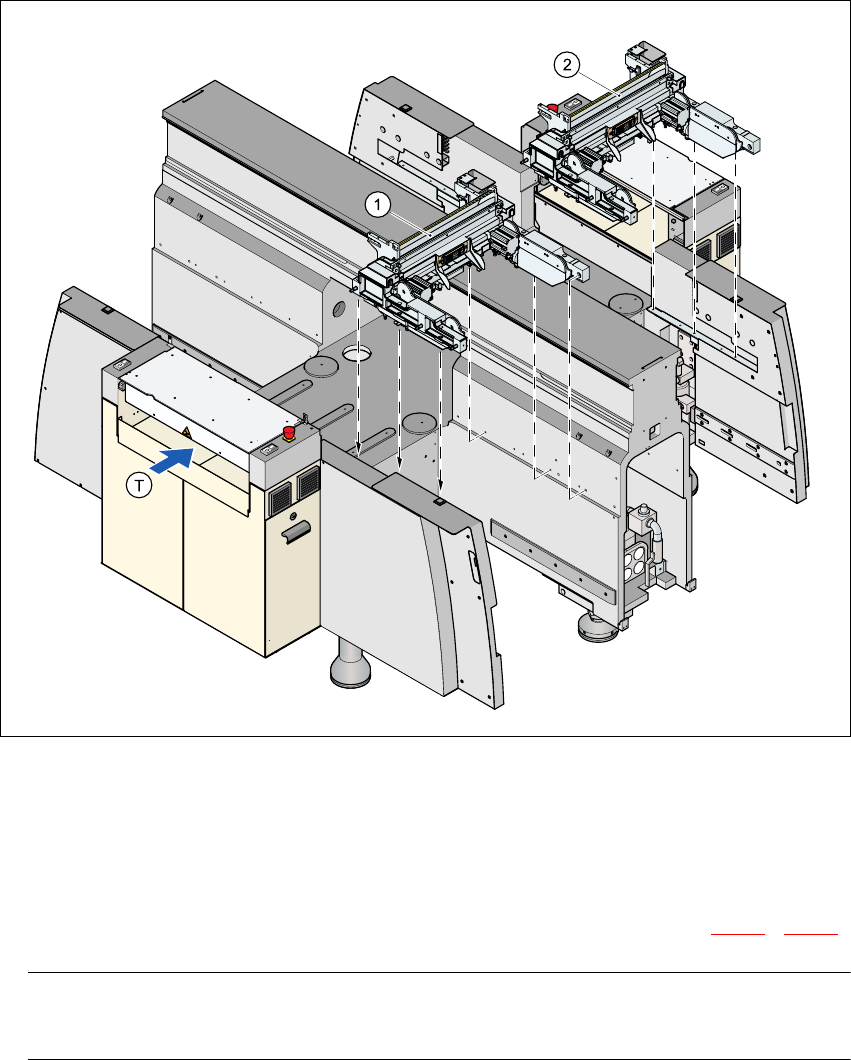

Obr. 4.7 - 7 Montáž p
ř
ípravk
ů
pro vtahování vozíku sou
č
ástek
4
1, 2 Přípravek pro vtahování vozíku součástek na stanovištích 1 a 2
TSměr transportu desky
Æ Připevněte vtahovací přípravek pomoci 6 imbusových šroubů M8 x 14 (viz obr. 4.7 - 5 a 4.7 - 7).
POZOR 4
Lícované šrouby jsou vždy na vnitřní straně automatu!
