5.9.2 Demontáž vozíku KS
Æ Klikněte v menu ZÁKLADNÍ NÁHLED (GRUNDANSICHT) na ikonu ZASTAVIT ZPRACOVÁNÍ
(BEARBEITEN ANHALTEN). Právě zpracovávaná deska bude dokončena. Potom budou
aktivovány ikony jednotlivých menu.
Æ Klikněte na požadovanou ikonu JEDNOTLIVÉ FUNKCE PORTÁL X (portál 1 nebo 2)
(EINZELFUNKTIONEN PORTAL X (Portal 1 oder 2).
Æ Vyberte FUNKCE PORTÁLU (PORTALFUNKTIONEN).
Æ V tomto menu klikněte na tlačítko NAJET DO VYSTROJOVACÍ POLOHY (RÜSTPOSITION
ANFAHREN). Vybraná osazovací hlava najede nad transport desek, takže nemůže být při
výměně vozíku součástek poškozena.
Æ Uchopte ochranný poklop za madlo a otevřete ho.
5

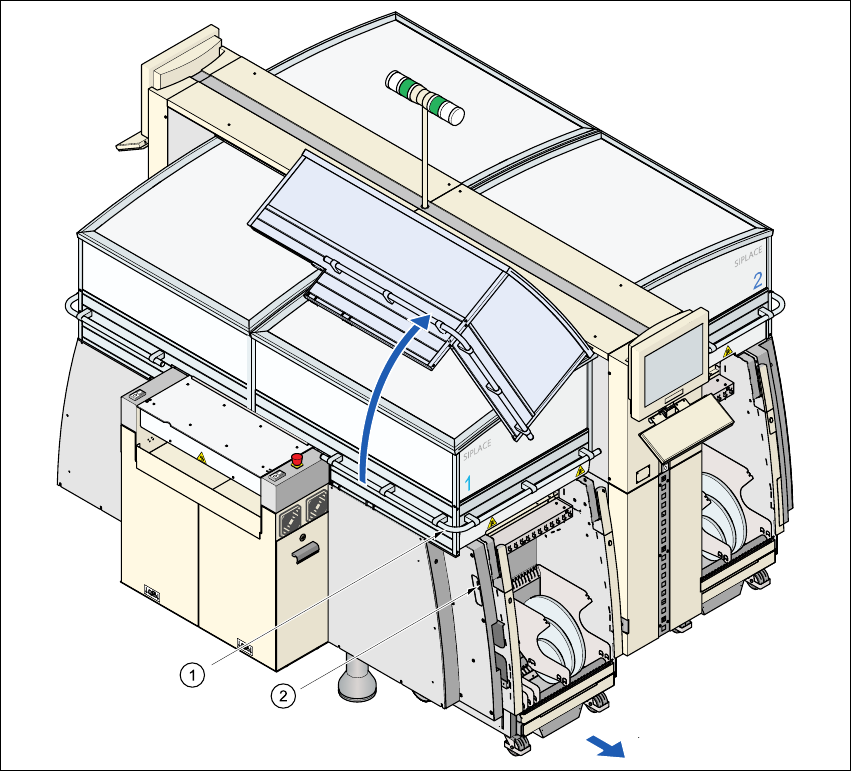

Obr. 5.9 - 2 Demontáž vozíku KS
1. Tlačítko pod ochranným poklopem
2. Tlačítko na ochraně proti zásahu
Návod k obsluze SIPLACE HF 5 Obsluha, seřizovač, servisní technik
Verze software SR.504.xx Vydání 07/2003 CZ 5.9 Montáž a demontáž vozíku KS (konstrukčních součástek)
223
Æ Stlačte tlačítko na horní straně ochrany proti zásahu (pos. 1) tak dlouho, až se vozík součástek
odpojí.
Æ Vytáhněte oba transportní úchyty (pos. 1) na vozíku součástek ven a natočte oba úchyty
dovnitř (viz obr. 5.9 - 3
). Tím jsou úchyty aretovány.
5
Obr. 5.9 - 3 Vytáhnout úchyty vozíku sou
č
ástek pro posouvání
Æ Vytáhněte vozík součástek z automatu oběma rukama za úchyty.
5.9.3 Bezpečnostní pokyny k pohybu vozíku součástek
VÝSTRAHA
Pokud pohybujete vozíkem součástek, dodržujte pro zabránění úrazům bezpodmínečně
následující pravidla.
Æ Pokud chcete vozíkem součástek pohybovat, uchopte ho vždy oběma rukama za madla.
Æ Dejte pozor na to, že vozík součástek plně osazený podavači se může při náklonu od asi 20°
převrátit na bok nebo dopředu.
Æ Dbejte na to, aby plocha, po které vozíkem pohybujete, měla v každém případě podstatně
menší sklon.
5 Obsluha, seřizovač, servisní technik Návod k obsluze SIPLACE HF
5.9 Montáž a demontáž vozíku KS (konstrukčních součástek) Verze software SR.504.xx Vydání 07/2003 CZ
224
Æ Dbejte na to, abyste nenarazili do překážky. Při větší rychlosti by se mohl vozík převrátit
dopředu.
5.9.4 Montáž vozíku KS
POZOR
Zkontrolujte, zda se osazovací hlava nachází mimo pojezdovou oblast vozíku součástek.
Æ Stlačte současně obě tlačítka na ochraně proti zásahu (pos. 1 a 2 na obr. 5.9 - 2, strana 222)
a to tak dlouho, až je vozík úplně připojen.
Æ Úchyty natočte nahoru (pos. 1 na obr. 5.9 - 3) a nechte úchyty vklouznout zpět do vozíku
součástek. Zacvaknout nejdříve asi 6 cm před koncovou polohou.
Æ Uvolněte aretaci tak, že stlačíte tlačítko (pos. 2 na obr. 5.9.3). Úchyty nyní vklouznou až do své
koncové polohy.
Æ Uzavřete ochranný kryt.
5
Obr. 5.9 - 4 Zasunout úchyty vozíku sou
č
ástek
1. Úchyty natočit
2. Uvolnit aretaci
