6 Manipulace se sou č ástkami Návod k obsluze S IPLACE HF 6.2 Technická da ta podava čů Verze software SR. 504.xx Vydání 07/2003 CZ 234 6.2.4 12/ 16 mm S podava č Obr . 6.2 - 4 12/16 mm S podava č Č íslo vý robku 0014 10…
Návod k obsluze SIPLACE HF 6 Manipulace se součástkami
Verze software SR.504.xx Vydání 07/2003 CZ 6.2 Technická data podavačů
233
6.2.3 3 x 8 mm S podavač pro součástky 0201/0402
6

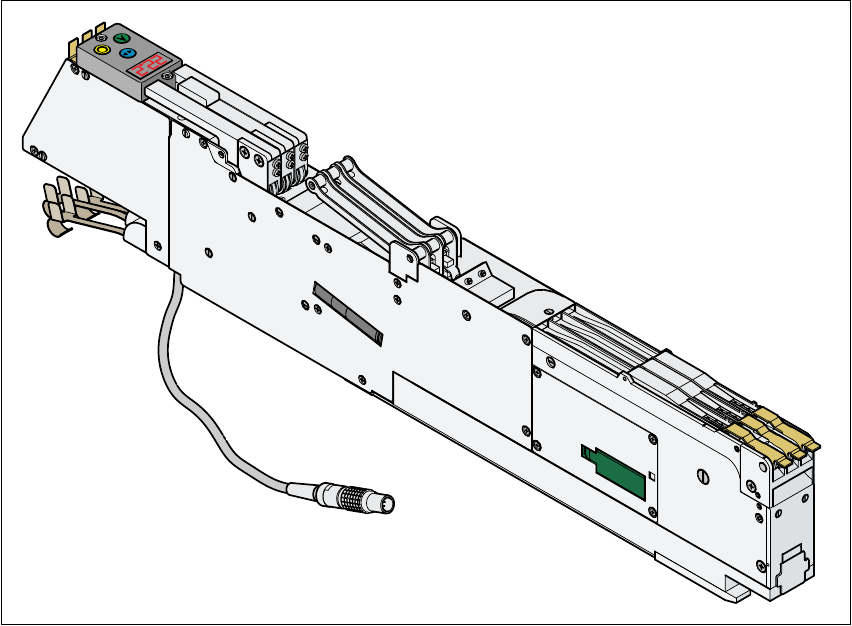

Obr. 6.2 - 3 3 x 8 mm S podava
č
na sou
č
ástky 0201/0402
6
Číslo výrobku 00141099-xx 6
Šířka 30,6 mm 6
Spektrum součástek 0201, 0402 6
Stop na podavač 3 6
Obsazené polohy 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 10.000 - 15.000 kusů 6
Zdvih transportu (nastavitelný) 2 mm / 4 mm 6
6 Manipulace se součástkami Návod k obsluze SIPLACE HF
6.2 Technická data podavačů Verze software SR.504.xx Vydání 07/2003 CZ
234
6.2.4 12/16 mm S podavač

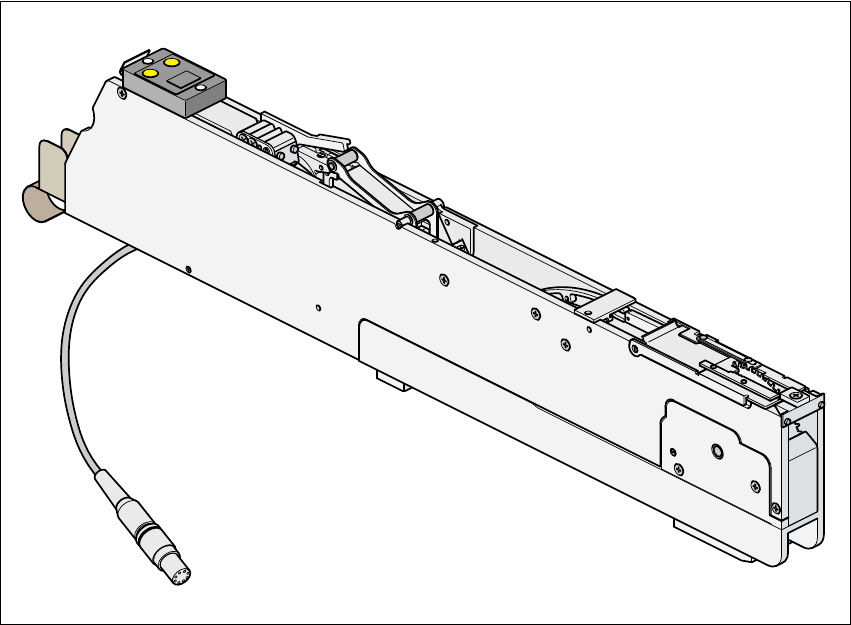

Obr. 6.2 - 4 12/16 mm S podava
č
Číslo výrobku 00141092-xx 6
Šířka 30,6 mm 6
Stop na podavač 1 6
Obsazená stanoviště 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 4000 kusů 6
Zdvih transportu (nastavitelný) 4 mm, 8 mm, 12 mm, 16 mm 6
Návod k obsluze SIPLACE HF 6 Manipulace se součástkami
Verze software SR.504.xx Vydání 07/2003 CZ 6.2 Technická data podavačů
235
6.2.5 12 mm S podavač pro kondenzátory na bázi práškových kovů tvary C/D

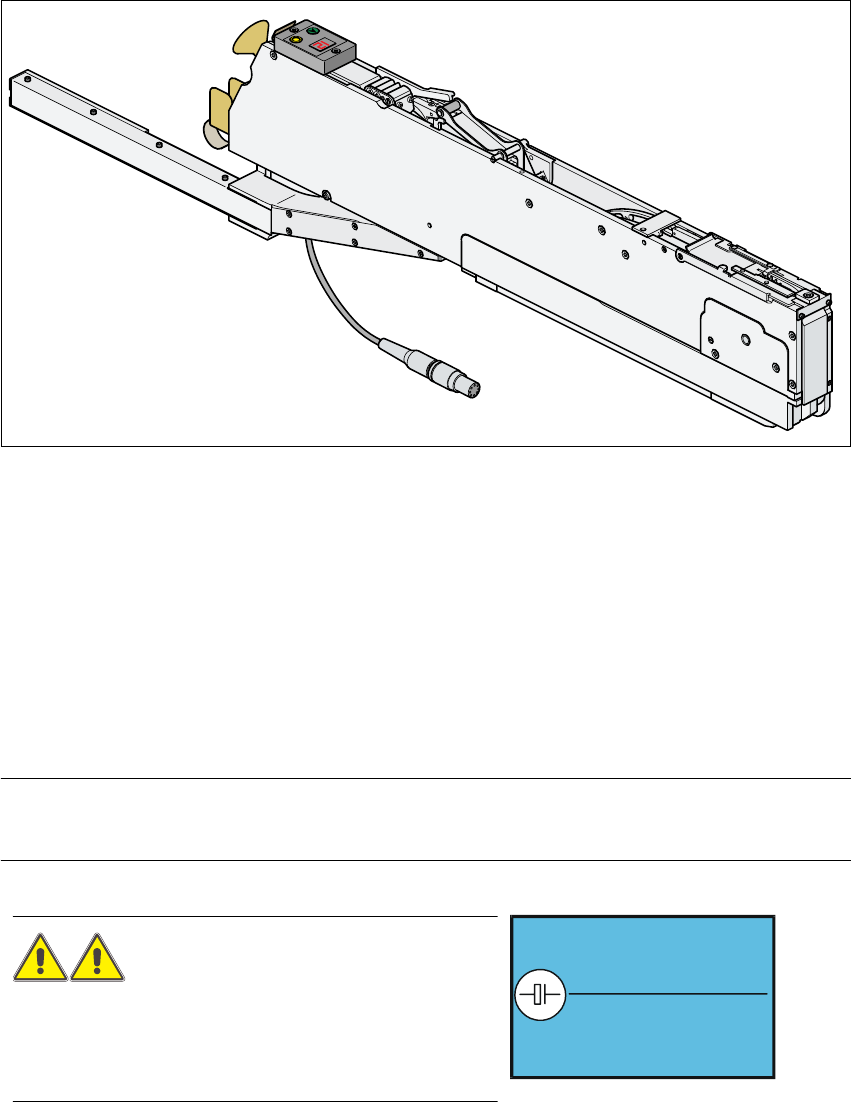

Obr. 6.2 - 5 12 mm S podava
č
na
kondenzátory na bázi práškových kov
ů
tvary C/D
Číslo výrobku 00141118-xx 6
Šířka 30,6 mm 6
Stop na podavač 1 6
Obsazená stanoviště 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 4000 kusů 6
Maximální výška pásu 3,6 mm 6
Zdvih transportu (nastavitelný) 4 mm, 8 mm, 12 mm, 16 mm 6
POZNÁMKA
U tohoto podavače je základna pásu v odebírací poloze výškově přestavitelná.
VÝSTRAHA
Kondenzátory na bázi práškových kovů, jako např.
tantalové kondenzátory, smí být zpracovávány pouze
podavači označenými touto nálepkou.
Nálepka na podavači (zvětšeno)
Approved for
capacitors based on
metal-powder
Vhodné pro
kondenzátory na
bázi práškových kovů
