6 Manipulace se sou č ástkami Návod k obsluze S IPLACE HF 6.2 Technická da ta podava čů Verze software SR. 504.xx Vydání 07/2003 CZ 238 6.2.8 44 mm S podava č Obr . 6.2 - 8 44 mm S podava č Č íslo vý robku 0014 1094-xx 6…
Návod k obsluze SIPLACE HF 6 Manipulace se součástkami
Verze software SR.504.xx Vydání 07/2003 CZ 6.2 Technická data podavačů
237
6.2.7 24/32 mm S podavač
Obr. 6.2 - 7 24/32 mm S podava
č
Číslo výrobku 00141093-xx 6
Šířka 42,4 mm 6
Stop na podavač 1 6
Obsazené polohy 1,5 6
Maximální počet podavačů 4 x 10 6
Zásoba součástek u cívek 7" asi 2000 kusů 6
Zdvih transportu (nastavitelný) 4 až 40 mm, (ve 4 mm-krocích) 6
6 Manipulace se součástkami Návod k obsluze SIPLACE HF
6.2 Technická data podavačů Verze software SR.504.xx Vydání 07/2003 CZ
238

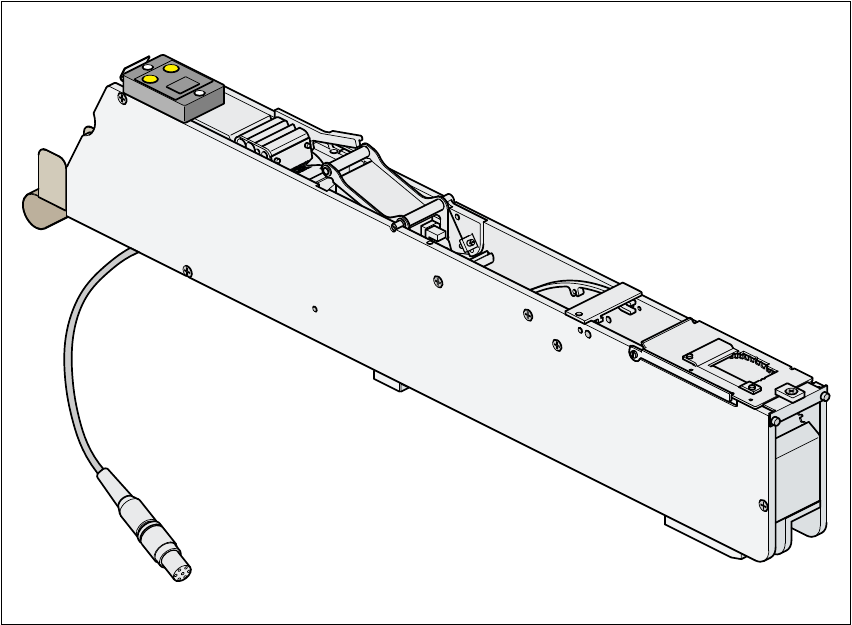

6.2.8 44 mm S podavač
Obr. 6.2 - 8 44 mm S podava
č
Číslo výrobku 00141094-xx 6
Šířka 54,3 mm 6
Počet stop na podavač 1 6
Obsazená stanoviště 2 6
Maximální počet podavačů 4 x 7 6
Zásoba součástek u cívek 7" asi 2000 kusů 6
Zdvih transportu (nastavitelný) 4 až 52 mm (ve 4 mm-krocích) 6
Návod k obsluze SIPLACE HF 6 Manipulace se součástkami
Verze software SR.504.xx Vydání 07/2003 CZ 6.2 Technická data podavačů
239
6.2.9 56 mm S podavač
6
Obr. 6.2 - 9 56 mm S podava
č
6
Číslo výrobku 00141095-xx 6
Šířka 66,2 mm 6
Počet stop na podavač 1 6
Obsazená stanoviště 2,5 6
Maximální počet podavačů 4 x 6 6
Zásoba součástek u cívek 7" asi 2000 kusů 6
Zdvih transportu (nastavitelný) 4 až 68 mm, (ve 4 mm-krocích) 6
