Návod k obsluze SIPLACE HF 6 Manipulace se součástkami
Verze software SR.504.xx Vydání 07/2003 CZ 6.3 Montáž podavačů
247
6.3.1 Připravit stůl součástek a podavač pro vystrojení
Æ Vyberte stanoviště, na které chcete podavač postavit.
Æ Najeďte hlavou do vyčkávací polohy a stiskněte tlačítko nouzového zastavení.
Æ Otevřete ochranný kryt.
Æ Vyčistěte dosedací plochu podavače a dosedací plochu pro podavač na stole součástek.
6.3.2 Nasazení podavače
Æ Postavte podavač (pos. 1) nejprve čelní stranou - to je strana se zářezem na noze - na stůl
součástek (pos. 4) tak, aby se polohovací kolík (pos. 2) na stolu součástek zasunul do drážky
na noze podavače.
Æ Nyní spouštějte podavač zadní stranou tak, až kulový vrchlík (pos. 3) úplně zmizí ve vrtání
podavače.
Æ Dbejte na to, aby byl podavač s ohledem na jeho šířku správně umístěn na stole součástek
(viz obr. 6.3 - 2
).
Æ Zkontrolujte, zda podavač dosedá rovně na stůl součástek.
Æ Připojte zástrčku podavače (pos. 5) do zásuvky, která je umístěna pod příslušným
stanovištěm.
POKYN 6
Dbejte na to, abyste pro připojení podavače použili pouze zásuvku, která patří k místu
instalace, protože podavače dostanou ovládací impuls právě přes tuto zásuvku. Jestliže
podavač není připojen ke správné zásuvce, může se stát, že nepracuje správně. Detailní
informace o přiřazení zástrček a zásuvek najdete v provozním návodu k příslušnému
podavači. 6
Æ Uzavřete ochranné kryty.
Æ Odblokujte nouzové stop tlačítko.
Æ Opět zapněte řízení tak, že stlačíte tlačítko start.
Æ V případě potřeby proveďte kontrolu doplnění.
Æ Pokračujte v osazování.
6 Manipulace se součástkami Návod k obsluze SIPLACE HF
6.3 Montáž podavačů Verze software SR.504.xx Vydání 07/2003 CZ
248

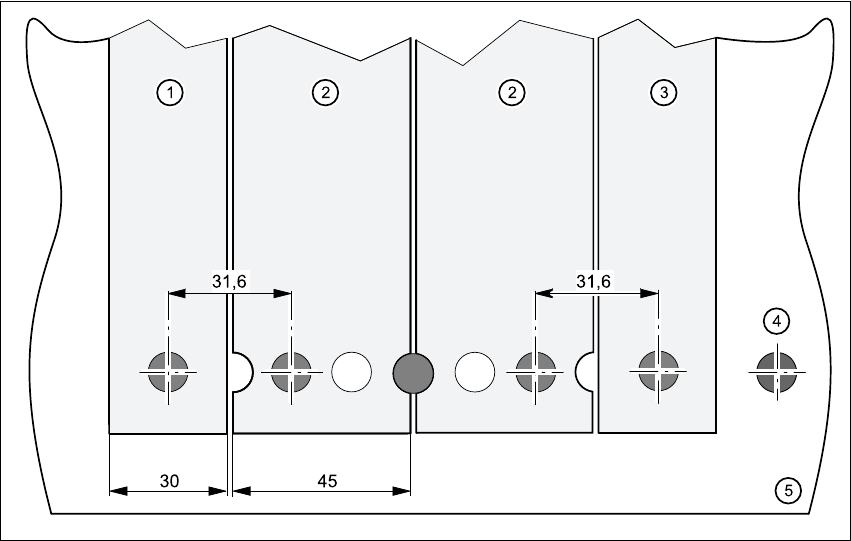

Obr. 6.3 - 2 Montáž podava
čů
ší
ř
ky 30 p
ř
íp. 45 mm na st
ů
l sou
č
ástek
(1) Podavač, široký 30 mm
(2) Podavač, široký 45 mm
(3) Podavač, široký 30 mm
Návod k obsluze SIPLACE HF 6 Manipulace se součástkami
Verze software SR.504.xx Vydání 07/2003 CZ 6.4 Vozík součástek
249
6.4 Vozík součástek
Na automatech SIPLACE HF mohou být umístěny až čtyři vozíky součástek. Číslování stanovišt'
najdete na následujícím obrázku.
Obr. 6.4 - 1 Stanovišt
ě
stol
ů
sou
č
ástek
1, 2, 3, 4 Stanoviště č. 1, 2, 3, 4
TSměr transportu desky
Vozíky součástek jsou samostatné moduly, které mohou být vybavovány podavači na externím
místě. Výměna vozíku součástek proto vyžaduje pouze krátké přerušení výroby.
