6 Manipulace se sou č ástkami Návod k obsluze S IPLACE HF 6.4 Vozík s ou č ástek Verze software S R.504.xx Vydání 07/2003 CZ 252 6.4.1 Konstrukce vozíku sou č áste k V ozí k so u č ást ek se skládá v pods tat ě z pojízdn…
Návod k obsluze SIPLACE HF 6 Manipulace se součástkami
Verze software SR.504.xx Vydání 07/2003 CZ 6.4 Vozík součástek
251
Elektronické spínače polohy signalizují, zda vozík součástek správně dosedl.
– Poloha vozíku součástek na automatu je zajištěna tak přesně, že je vhodný i pro osazovací
procesy se součástkami 0201.
–Vozíky součástek lze pomocí několika málo úkonů přizpůsobit k transportním výškám desek
830 mm, 900 mm, 930 mm a 950 mm.
– Kontejner na pásy může pojmout role pásů o průměru 15", na přání až 19".
– Každý vozík součástek má jednoznačné identifikační číslo.
6 Manipulace se součástkami Návod k obsluze SIPLACE HF
6.4 Vozík součástek Verze software SR.504.xx Vydání 07/2003 CZ
252
6.4.1 Konstrukce vozíku součástek
Vozík součástek se skládá v podstatě z pojízdného podstavce, stolu součástek pro uchycení
podavačů, komunikační jednotky, kontejneru na role pásů a nádoby na odpad.

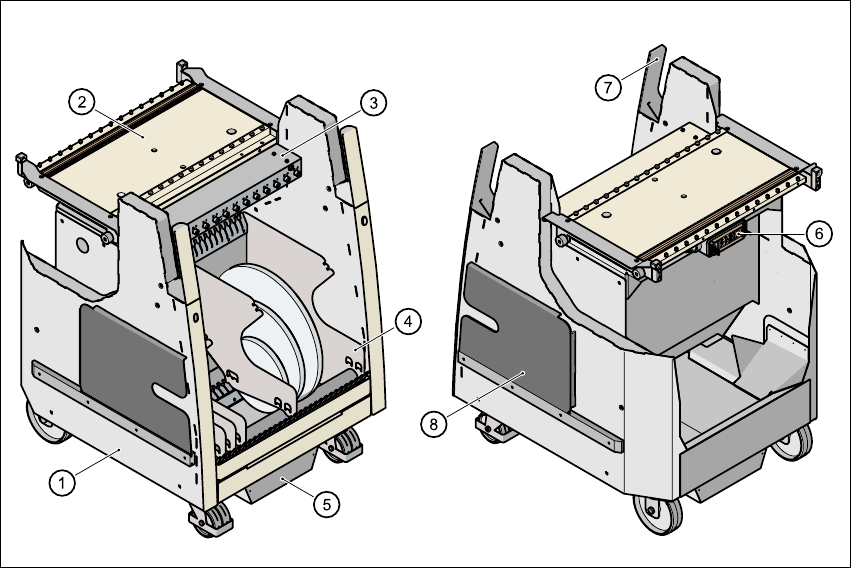

Obr. 6.4 - 3 Vozík sou
č
ástek: pohled zep
ř
edu a zezadu
1. Podvozek
2. Stůl konstrukčních součástek
3. Komunikační jednotka
4. Kontejner na role pásů
5. Nádoba na odpad
6. Rozhraní pro elektrické napájení, komunikaci a bezpečnostní okruhy
7. Úchyt
8. Kapsy pro výtisky seznamu výstroje
Návod k obsluze SIPLACE HF 6 Manipulace se součástkami
Verze software SR.504.xx Vydání 07/2003 CZ 6.4 Vozík součástek
253
Popis konstrukčních skupin 6
Podvozek má lehký chod a lze s ním snadno manévrovat.
Úchyty (pos. 8) lze vytáhnout a aretovat v požadované výšce.
Na obou stranách podvozku jsou kapsy. Tam můžete ukládat výtisky seznamu výstroje. Tyto
seznamy lze z kapes vyndat i během výrobního procesu.
Stůl součástek (pos. 2) má kapacitu maximálně 15 stanovišt' pro podavače se šířkou 30 mm.
Podavače jsou na stole mechanicky polohovány pomocí polohovacích kolíků a kulových vrchlíků.
Podavače jsou napájeny tlakovým vzduchem pomocí zvláštní pneumatické lišty.
Pod deskou stolu součástek se nachází rozhraní pro napájecí, komunikační a bezpečnostní
okruhy (pos. 6). U podavačů Bulkcase je tímto rozhraním vedeno i napájení tlakovým vzduchem.
POZNÁMKA K BEZPEČNOSTI PROVOZU
Pro provoz automatu musí být všechny vozíky součástek nebo Matrix-Tray-Changer
namontovány na automatu. Jinak automat zůstává v nouzovém stop stavu. Proces osazování je
přerušen.
Komunikační jednotka (pos. 3) zásobuje podavače potřebným elektrickým napětím a řídícími
signály.
Kontejner na pásy (pos. 4) pojme ve standardním provedení role pásů o velikosti do 17" (432 mm).
Na spodní straně podvozku je vyjímatelná nádoba na odpadové pásy (pos. 5). Nastříhané
odpadové pásy padají skluzem do odpadové nádoby, která musí být pravidelně vyprazdňována.
6.4.2 Technická data
6
Délka x šířka 633 mm x 592 mm
Výška
859 mm při transportní výšce 830 mm
929 mm při transportní výšce 900 mm
959 mm při transportní výšce 930 mm
979 mm při transportní výšce 950 mm
Transportní výška desky
830 mm ± 15 mm (standard)
900 mm ± 15 mm (SMEMA)
930 mm ± 15 mm (SMEMA)
950 mm ± 15 mm (SMEMA)
Váha
bez podavačů
s podavači na všech stanovištích
s pneumatickým napájením pro podavač
Bulkcase a adaptérem pro 3. roli pásu
Cca 105 kg
Cca 145 kg
Cca 170 kg
