6.4.7 Držák střední role pásu pro podavače 3 x 8 mm

Podavače typu 3 x 8 mm S transportují součástky ve třech podávacích stopách do polohy odběru.

Role pásů obou krajních stop se nacházejí mezi dělícími plechy v kontejneru pásů. Střední role

pásu je umístěna nad oběma rolemi pásu pro krajní stopy.

Pro střední roli pásu potřebujete proto dodatečně:

–1 destičku adaptéru pro uchycení držáku role pásu (pos. 1),

– a vždy pro 2 podavače 1 držák role pásu (pos. 2) a

– 1 zkrácenou vodící kladku (pos. 3) pro držák role pásu na stanovišti 1 stolu součástek.

Deska adaptéru je na vozík součástek připevněna pomocí čtyř imbusových šroubů, držáky rolí

pásů se zasouvají do čtvercových otvorů desky adaptéru.

Obr. 6.4 - 8 Držák st

ední role pásu pro podava

e 3 x 8 mm

1. Deska adaptéru

2. Držák role pásu

3. Vodící kladka, zkrácená

6 Manipulace se součástkami Návod k obsluze SIPLACE HF

6.4 Vozík součástek Verze software SR.504.xx Vydání 07/2003 CZ

260

6.4.8 Fixace podavačů

Fixace podavačů je dodatečné mechanické jištění. Zabraňuje nežádoucímu posunutí podavačů

na stolu součástek a vylučuje riziko kolize s osazovací hlavou.

Fixace podavačů je připevněna na čelní straně podavačů pomocí šroubů. Drápy fixují nohy

podavačů. Pro každý vozík součástek je potřebná jedna fixace podavačů.

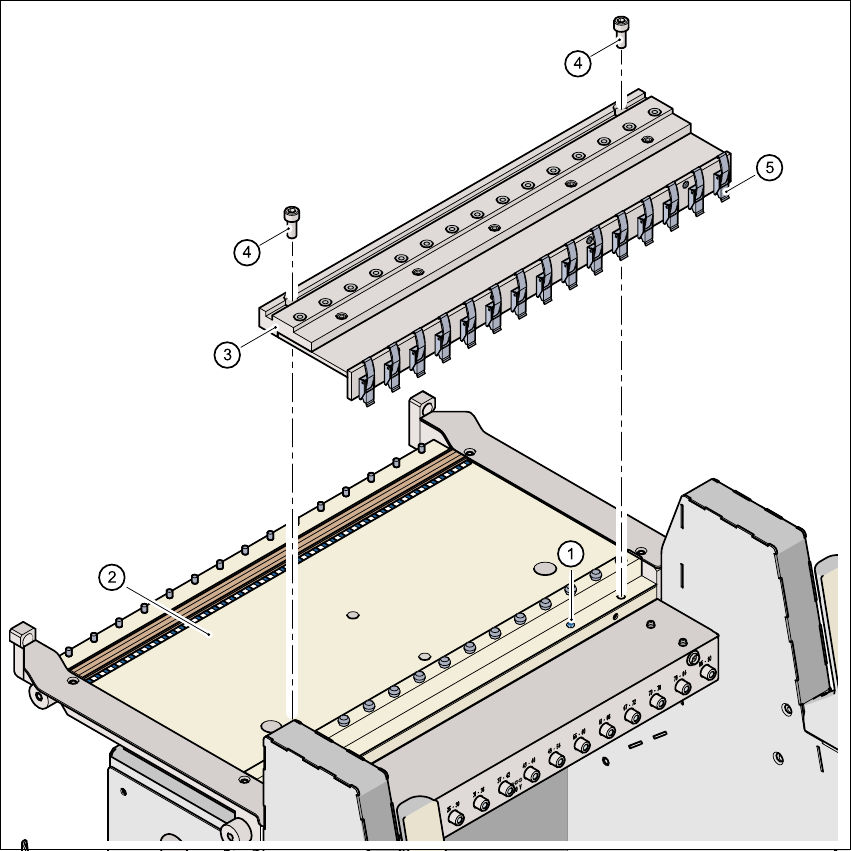

Obr. 6.4 - 9 Fixace podava

čů

1. Fixace podavačů

2. Stůl konstrukčních součástek
