6 Manipulace se součástkami Návod k obsluze SIPLACE HF
6.8 Matrix-Tray-Changer Verze software SR.504.xx Vydání 07/2003 CZ
268
6

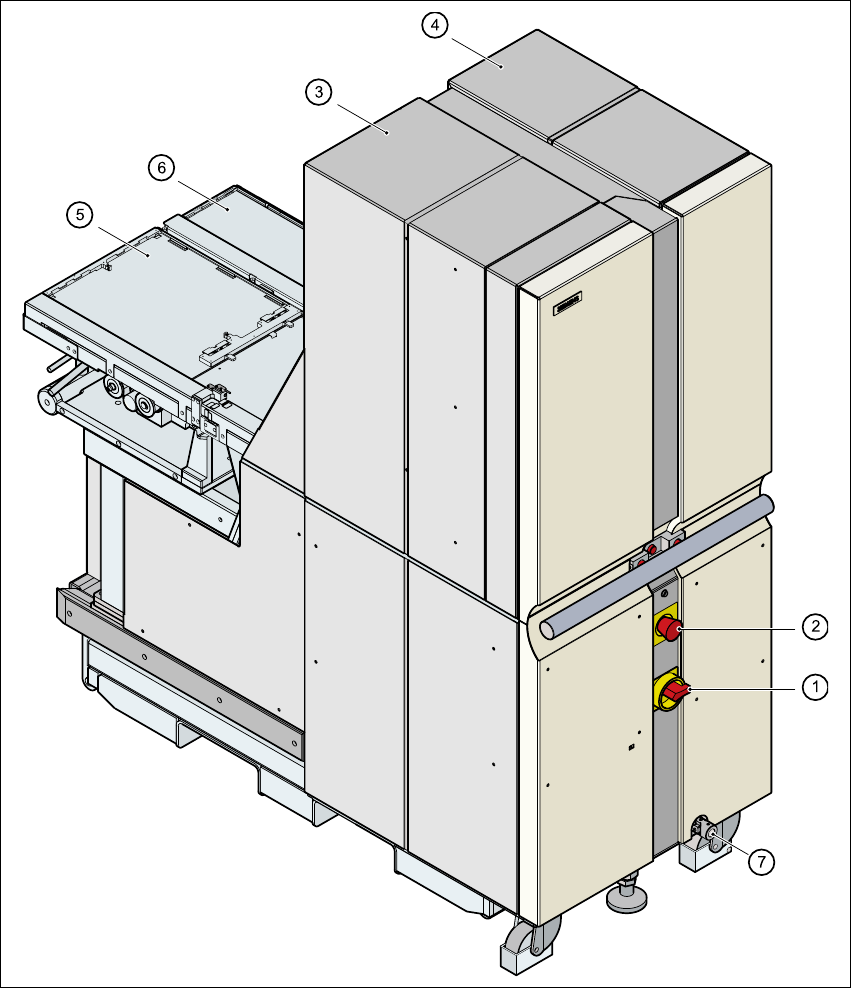

Obr. 6.8 - 1 M
ě
ni
č
Matrix-Tray-Changer 2, pohled zezadu
1. Hlavní vypínač
2. Nouzové stop tlačítko
3. Věž 1 pro uložení maximálně 30 držáků plochých zásobníků (až 60 JEDEC-Trays)
4. Věž 2 pro uložení maximálně 40 držáků plochých zásobníků (až 40 JEDEC-Trays)
5. Podávací osa 1
6. Podávací osa 2
7. Bod pro vsazení kliky pro výškové nastavení měniče Matrix-Tray-Changers 2
Návod k obsluze SIPLACE HF 6 Manipulace se součástkami
Verze software SR.504.xx Vydání 07/2003 CZ 6.8 Matrix-Tray-Changer
269
6

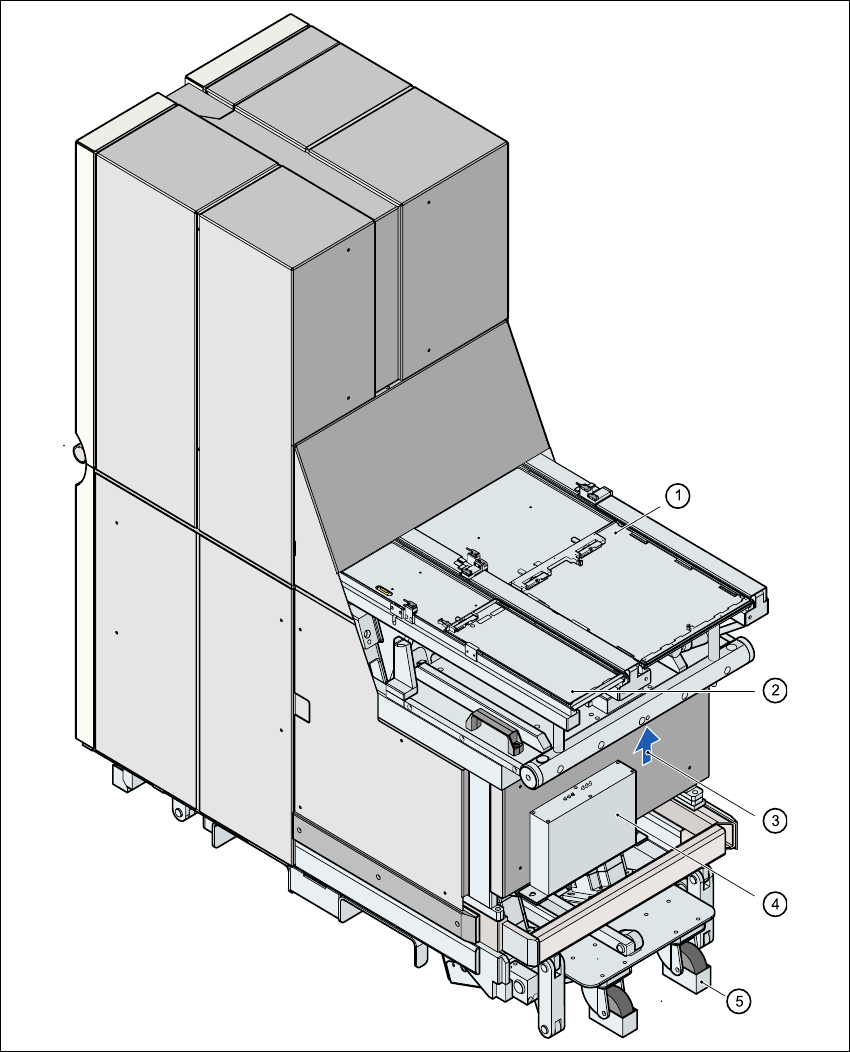

Obr. 6.8 - 2 M
ě
ni
č
Matrix-Tray-Changer 2, pohled zep
ř
edu
1. Podávací osa 1
2. Podávací osa 2
3. Konektor rozhraní pro připojení k osazovacímu automatu
4. Řídící elektronika
5. Integrovaný podvozek
6 Manipulace se součástkami Návod k obsluze SIPLACE HF
6.8 Matrix-Tray-Changer Verze software SR.504.xx Vydání 07/2003 CZ
270
6.8.2 Technická data
6.8.2.1 Rozměry, váha, ostatní data
6
Věž 1 (XL) Věž 2
Rozměry
Délka x šířka
Výška
1305 mm x 600 mm
1490 mm při transportní výšce 830 mm
1560 mm při transportní výšce 900 mm
1590 mm při transportní výšce 930 mm
1640 mm při transportní výšce 950 mm
Váha (základní vybavení) cca 500 kg (s kazetami a držáky plochých zásobníků)
Váha (s kompletní výbavou) cca 534 kg (se součástkami)
Váha (pohyblivé hmoty) cca 80 kg cca 43,5 kg
Kazety-velikost (L x B x H) 391,2 x 305,6 x 93,3 mm 352,7 x 154,8 x 133,8 mm
Kazety-váha
(kompletní výbava)
(bez držáků plochých zásobníků)
cca 11 kg
cca 1,7 kg
cca 7,5 kg
cca 1,35 kg
Váha držáku plochého zásobníku 850 g 150 g
Rozměry držáku plochých
zásobníků (L x B x H) 386,5 x 295,8 x 11,1 mm 371 x 146 x 10,1 mm
Dělení kazeta ke kazetě 96 mm 135 mm
Dělení rovina k rovině 12 mm 11,8 mm
Zdvih vertikální 444 mm (1. až 30. FMT
*
) 511,2 mm (1. až 40 FMT
*
)
Zdvih vodorovný mezi předávací
a odebírací polohou cca 647 mm cca 638 mm
Kapacita 30 držáků plochých
zásobníků XL s 60 JEDEC
nebo 30 zvláštních
zásobníků maximální
velikosti
40 držáků plochých
zásobníků se 40 Jedec
plochými zásobníky
Doba výměny (přes 5 rovin) cca 2 sec cca 1,5 sec
Max. výška součástek a plochého
zásobníku včetně tolerancí
Všechny roviny obsazeny
Jedna rovina volná
Dvě roviny volné
8,5 mm
19,5 mm
31,5 mm
8,5 mm
19,5 mm
-
