Návod k obsluze SIPLACE HF 7 Rozšíření stanice
Verze software SR.504.xx Vydání 07/2003 CZ 7.1 Měnič pipet
273
7 Rozšíření stanice
7.1 Měnič pipet
Pomocí měničů pipet lze značně zvýšit flexibilitu osazovacích hlav pro zpracování širšího spektra
typů součástek. Pokud je na požadavek programu osazování nutná výměna pipety, položí osazo-
vací hlava automaticky starou pipetu zpět do úložného místa a vyzvedne novou. Mimo to mohou
být pipety vytříděné při vakuové zkoušce rychle vyměněny.
Odebírání pipet z měniče pipet je podstatně kratší a přesnější než by to bylo možné při manuální
výměně. Pro osazovací proces s malými součástkami je nezbytné, aby byla excentricita pipety při
její rotaci minimální.
7.1.1 Měnič pipet pro 12-ti segmentovou hlavu Collect&Place
Tento měnič pipet může pojmout až 5 zásobníků vždy s 12 úložnými místy. Zásobníky jsou um-
ístěny na společném nosiči. Jsou polohovány pomocí dvou válcových kolíků a zajištěny pomocí
svorek.
7

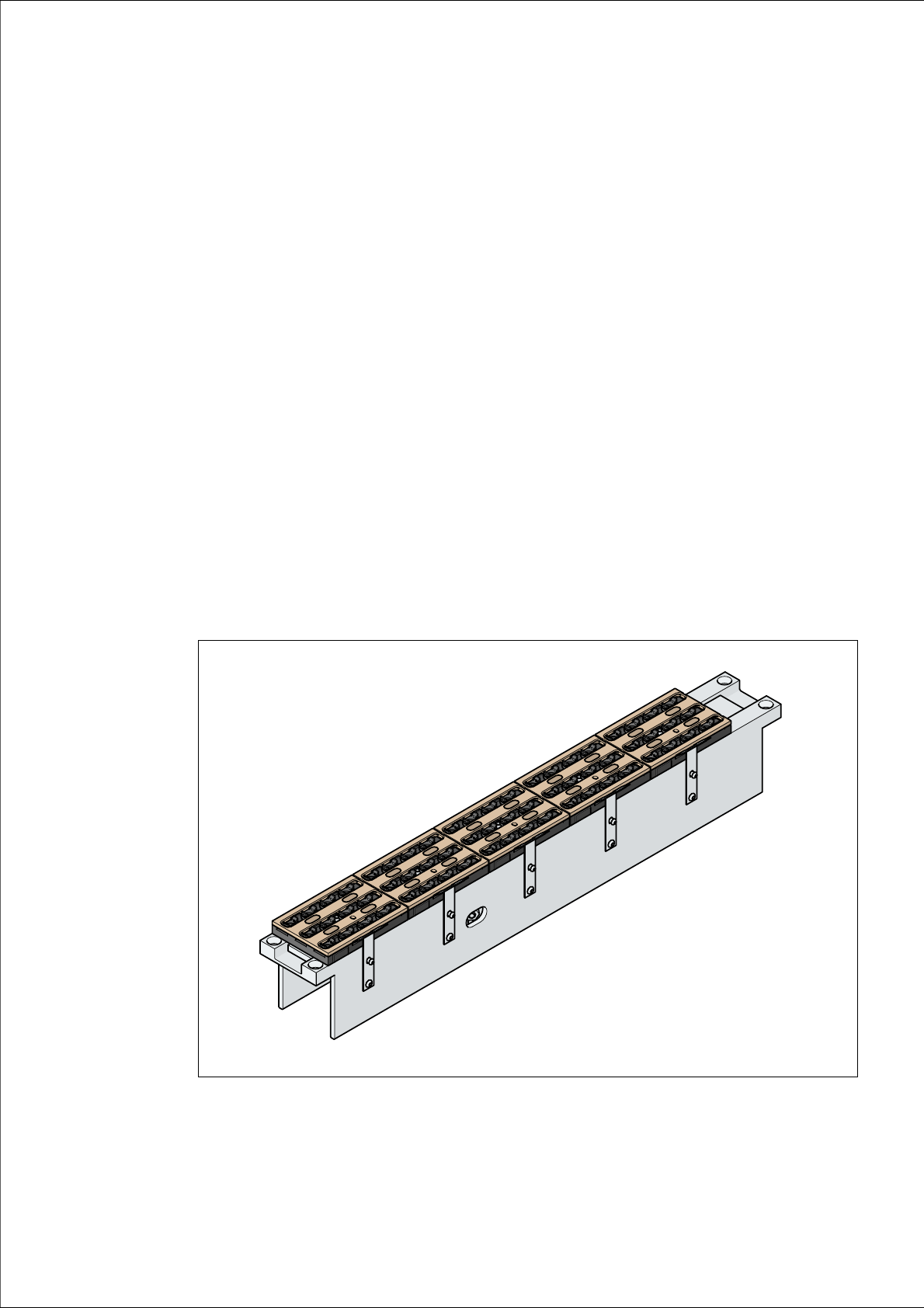

Obr. 7.1 - 1 M
ě
ni
č
pipet pro 12-ti segmentovou hlavu Collect&Place
7 Rozšíření stanice Návod k obsluze SIPLACE HF
7.1 Měnič pipet Verze software SR.504.xx Vydání 07/2003 CZ
274
Na stanovišti 1 mohou být instalovány až 2 měniče pipet pro 12-ti segmentovou hlavu
Collect&Place (pos. 1 a 2 na obr. 7.1 - 2
). Na stanovišti 3 lze instalovat třetí měnič pipet. To dává
celkovou kapacitu 15 zásobníků se 180 úložnými místy pipet.
7.1.1.1 Poloha
7
Obr. 7.1 - 2 Poloha m
ě
ni
č
e pipet pro 12-ti segmentovou hlavu Collect&Place
7
1. Měnič pipet č. 1
2. Měnič pipet č. 2
3. Měnič pipet č. 3
4. Nádoba na odhozené součástky
5. Přípravek na stahování pipet a nádoba na odhozené pipety
6. Zásobník pipet
Návod k obsluze SIPLACE HF 7 Rozšíření stanice
Verze software SR.504.xx Vydání 07/2003 CZ 7.1 Měnič pipet
275
7.1.1.2 Technická data
7
7
7.1.1.3 Montáž
Měniče pipet č. 1 a 3 (viz obr. 7.1 - 2) jsou vždy připevněny na přípravku pro vtahování vozíku
součástek. Pro měnič pipet č.2 je k dispozici dodatečná montážní sada. Ta se skládá ze staho-
vacího přípravku pipet a nádoby na odhozené pipety (viz odstavec 7.1.1.8
).
7
Obr. 7.1 - 3 Montážní poloha
1. Hák pružiny ukazuje k obsluze
2. Přídržná svorka ukazuje k transportu desek
Měnič pipet pro 12-ti segmentovou hlavu Collect&Place
Rozměry (délka x šířka x výška) 449 mm x 62,7 mm x 77,7 mm
Počet úložných míst pro pipety 60
Typy pipet 9xx
Doba otevírání a zavírání blokovací desky < 200 ms
Přípoj tlakového vzduchu 0,48 MPa (4,8 bar)
