Návod k obsluze SIPLACE HF 7 Rozšíření stanice
Verze software SR.504.xx Vydání 07/2003 CZ 7.1 Měnič pipet
277

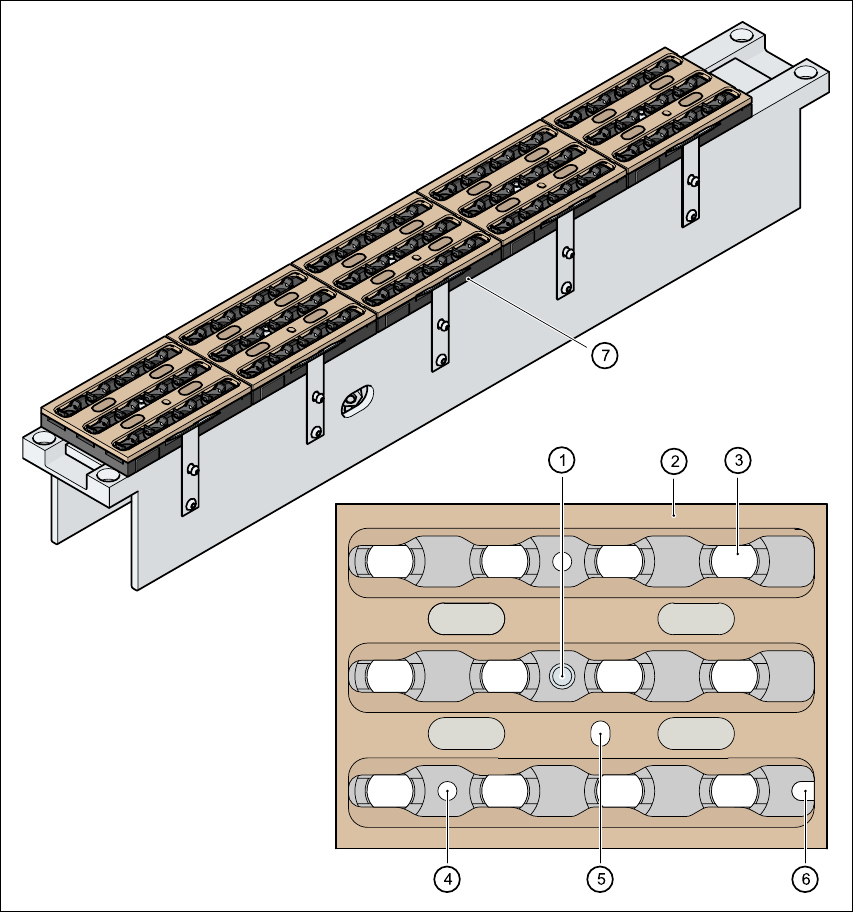

Obr. 7.1 - 4 Zásobník a místa uložení pipet
(1) Polohová značka
(2) Blokovací deska
(3) Místo uložení pipet
(4) Otvor pro válcový kolík pro středění zásobníku
(5) Otvor pro válcový kolík posuvného mechanizmu
(6) Dlouhý otvor pro válcový kolík pro středění zásobníku
(7) Zásobník
12 3
4
10 11
12
9
5
6
7
8
7 Rozšíření stanice Návod k obsluze SIPLACE HF
7.1 Měnič pipet Verze software SR.504.xx Vydání 07/2003 CZ
278
7.1.1.5 Pokyny pro obsluhu
Æ Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
POKYN 7
Pro zásobník je povolen pouze jeden typ pipet!
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky. 7
Æ Otevřete blokovací desku a zasuňte pipety na místo jejich uložení.
Æ Uzavřete blokovací desku, aby pipety nemohly ze zásobníku vypadnout.
POZOR 7
Zásobníky je možné plnit jen tehdy, když byly všechny pipety, které jsou na hlavě
Collect&Place, vráceny do svých zásobníků. 7
Æ Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
POKYN 7
Æ Zabraňte tomu, aby součástky padaly na zásobníky. To by mohlo vést k tomu, že se zablokuje
blokovací deska.
Æ Zabraňte tomu, aby součástky padaly na volná místa podavačů. Součástky se zachytávají na
magnetické liště. Podavače, které nejsou správně umístěny na stole součástek, by mohly
způsobit přerušení provozu. Proto je potřeba pravidelně čistit zásobníky a volné plochy.
Návod k obsluze SIPLACE HF 7 Rozšíření stanice
Verze software SR.504.xx Vydání 07/2003 CZ 7.1 Měnič pipet
279
7.1.1.6 Výměna zásobníku
Æ Pro odstranění zásobníku odtlačte pružné úchyty (pos. 1 na obr. 7.1 - 5) od zásobníku. Zdvih-
něte zásobník z držáku.
7

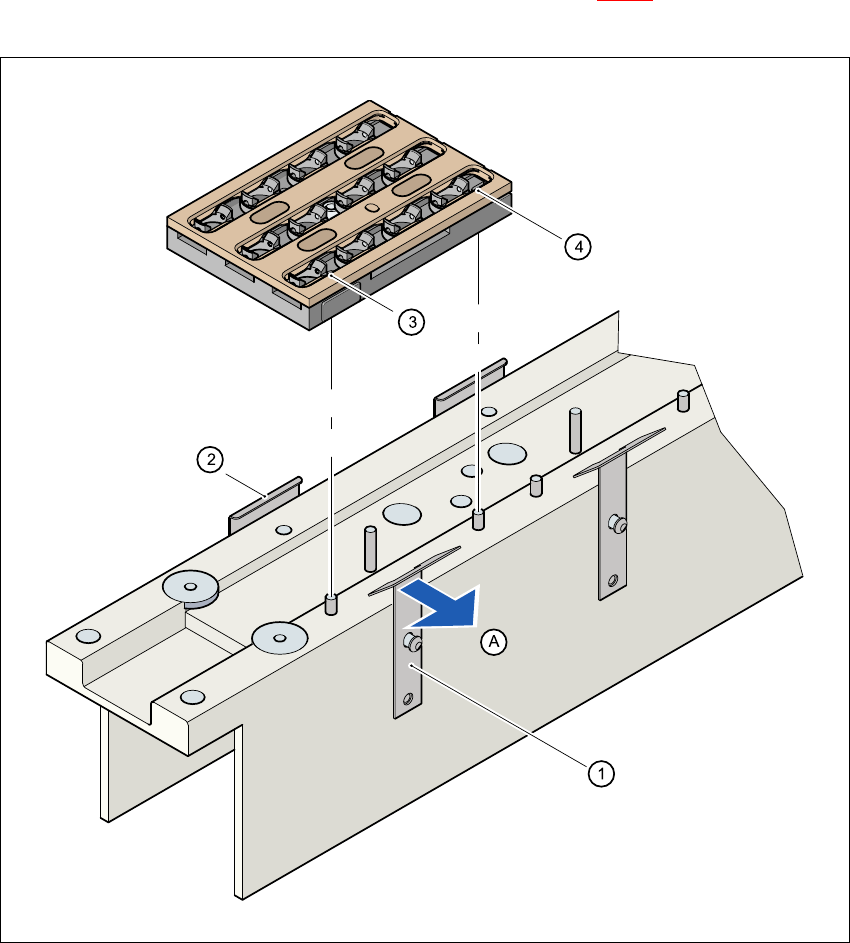

Obr. 7.1 - 5 Vým
ě
na zásobníku
(1) Pružné úchyty
(2) Třmen
(3) Středící otvor
(4) Podélný otvor
(A) Pružné úchyty odtlačit od zásobníku
