Návod k obsluze SIPLACE HF 7 Rozšíření stanice
Verze software SR.504.xx Vydání 07/2003 CZ 7.1 Měnič pipet
281
7.1.1.8 Montážní sada pro 2. měnič pipet
2. měnič pipet se instaluje na stanoviště 1 (viz obr. 7.1 - 2). Souprava pro dodatečnou montáž ob-
sahuje vedle měniče pipet ještě montážní sadu a přípravek na stahování pipet s odhazovací ná-
dobou na pipety.
7

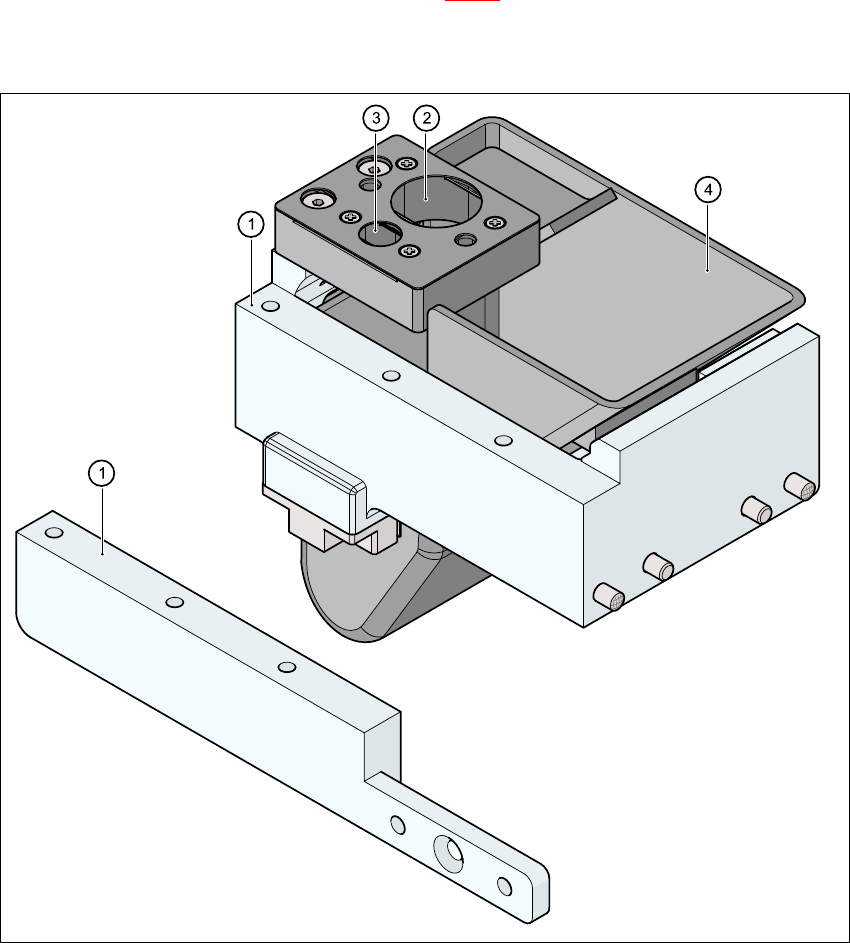

Obr. 7.1 - 7 Montážní sada pro 2. m
ě
ni
č
pipet
(1) Montážní sada pro 2. měnič pipet
(2) Přípravek na stahování pipet pro pipety typu 8xx
(3) Přípravek na stahování pipet pro pipety typu 9xx
(4) Nádoba na odhazování pipet
7 Rozšíření stanice Návod k obsluze SIPLACE HF
7.1 Měnič pipet Verze software SR.504.xx Vydání 07/2003 CZ
282
7.1.2 Měnič pipet pro 6-ti segmentovou hlavu Collect&Place
Tento měnič pipet může pojmout až 6 zásobníků vždy s 6 úložnými místy. K dispozici jsou dva
typy zásobníků: Zásobníky pro pipety typu 8xx a zásobníky pro pipety typu 9xx. Zásobníky jsou
umístěny na společném nosiči. Jsou polohovány pomocí dvou válcových kolíků a zajištěny po-
mocí svorek.
Na stanovišti 1 mohou být instalovány až 2 měniče pipet pro 6-ti segmentovou hlavu
Collect&Place (pos. 1 a 2 na obr. 7.1 - 9
). Při celkové kapacitě 12 zásobníků je pak k dispozici
72 úložných míst pipet.
7
Obr. 7.1 - 8 M
ě
ni
č
pipet pro 6-ti segmentovou hlavu Collect&Place
7
7.1.2.1 Technická data
7
Měnič pipet pro 6-ti segmentovou hlavu Collect&Place
Rozměry (délka x šířka x výška) 448 mm x 122,5 mm x 97,7 mm
Počet úložných míst pro pipety 6
Typy pipet 8xx, 9xx
Doba otevírání a zavírání blokovací desky < 200 ms
Přípoj tlakového vzduchu 0,48 MPa (4,8 bar)
Návod k obsluze SIPLACE HF 7 Rozšíření stanice
Verze software SR.504.xx Vydání 07/2003 CZ 7.1 Měnič pipet
283
7.1.2.2 Poloha
7
Obr. 7.1 - 9 Poloha m
ě
ni
č
e pipet pro 6-ti segmentovou hlavu Collect&Place
1. Měnič pipet č. 1
2. Měnič pipet č. 2
3. Nádoba na odhozené součástky
4. Přípravek na stahování pipet a nádoba na odhozené pipety
5. Zásobník pipet
