Návod k obsluze SIPLACE HF 7 Rozšíření stanice
Verze software SR.504.xx Vydání 07/2003 CZ 7.1 Měnič pipet
285
Vyzvednutí pipety 7
– Osa Z hlavy Collect&Place najede dolů.
– Blokovací deska (pos. 2 na obr. 7.1 - 11
) otevře a uvolní pipety.
– Pipeta je vyjmuta pinolí hlavy Collect&Place.
– Osa Z vyjede nahoru.
Odložení pipety 7
– Blokovací deska (pos. 5 na obr. 7.1 - 11) otevře a uvolní pipety.
– Osa Z hlavy Collect&Place najede dolů a odloží pipetu.
– Blokovací deska uzavře.
– Osa Z hlavy Collect&Place vyjede nahoru.
Vyhození vadných pipet 7
– Po vyhazovacím přípravku (pos. 2 na obr. 7.1 - 11) jede osa Z hlavy Collect&Place 14 mm dolů
a dopraví vadnou pipetu do otvoru vyhazovacího přípravku.
– Osa Z vyjede nahoru a pipeta je pružinovým drátem vytažena z pinole.
– Pipeta padá do odhazovací nádoby.
7 Rozšíření stanice Návod k obsluze SIPLACE HF
7.1 Měnič pipet Verze software SR.504.xx Vydání 07/2003 CZ
286
7

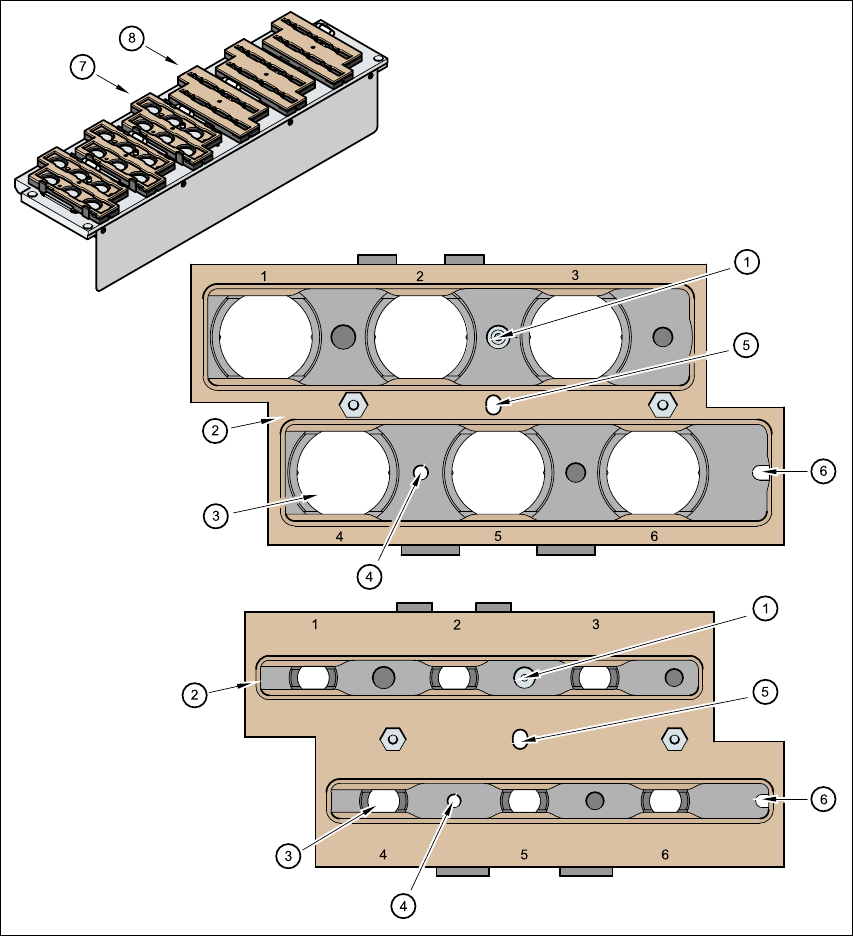

Obr. 7.1 - 11 Zásobník a místa uložení pipet
(1) Polohová značka
(2) Blokovací deska
(3) Úložná místa pipet pro pipety typu 9xx a 8xx
(4) Otvor pro válcový kolík pro polohování zásobníku
(5) Otvor pro válcový kolík posuvového mechanizmu
(6) Dlouhý otvor pro válcový kolík pro polohování zásobníku
(7) Zásobník pro pipety typu 8xx
(8) Zásobník pro pipety typu 9xx
Návod k obsluze SIPLACE HF 7 Rozšíření stanice
Verze software SR.504.xx Vydání 07/2003 CZ 7.1 Měnič pipet
287
7.1.2.5 Pokyny pro obsluhu
Æ Zásobníky můžete naplnit i různými pipetami, ale musí být z jedné skupiny pipet: Zásobník 8
například pipetami typu 821, 822, 823,zásobník 9 pipetami typu 911, 914 atd.
POKYN 7
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky. 7
Æ Otevřete blokovací desku a zasuňte pipety na místo jejich uložení.
Æ Uzavřete blokovací desku, aby pipety nemohly ze zásobníku vypadnout.
POZOR 7
Zásobníky je možné plnit jen tehdy, když byly všechny pipety, které jsou na hlavě Col-
lect&Place, vráceny do svých zásobníků. 7
Æ Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
POKYN 7
Æ Zabraňte tomu, aby součástky padaly na zásobníky. To by mohlo vést k tomu, že se zablokuje
blokovací deska.
Æ Zabraňte tomu, aby součástky padaly na volná místa podavačů. Součástky se zachytávají na
magnetické liště. Podavače, které nejsou správně umístěny na stole součástek, by mohly
způsobit přerušení provozu. Proto je potřeba pravidelně čistit zásobníky a volné plochy.
