7.1.2.8 Montážní sada pro 2. měnič pipet
2. měnič pipet se instaluje na stanoviště 1 (viz obr. 7.1 - 7). Souprava pro dodatečnou montáž ob-
sahuje vedle měniče pipet ještě montážní sadu a přípravek na stahování pipet s odhazovací ná-
dobou na pipety.
7
Obr. 7.1 - 14 Montážní sada pro 2. m
ě
ni
č
pipet
(1) Montážní sada pro 2. měnič pipet
(2) Přípravek na stahování pipet pro pipety typu 8xx
(3) Přípravek na stahování pipet pro pipety typu 9xx
(4) Nádoba na odhazování pipet
Návod k obsluze SIPLACE HF 7 Rozšíření stanice
Verze software SR.504.xx Vydání 07/2003 CZ 7.1 Měnič pipet
291
7.1.3 Měnič pipet pro hlavu SIPLACE TwinHead
Tento měnič pipet může pojmout až 12 zásobníků pipet. K dispozici jsou dva typy zásobníků:
Standardní zásobníky a zásobníky pro zvláštní pipety nebo chapače. Zásobníky jsou umístěny na
společném nosiči. Jsou polohovány vždy pomocí dvou válcových kolíků a zajištěny pomocí dvou
zápustných šroubů.
Na stanovištích 1 a 3 může být instalován 1 měnič pipet (viz pos. 1 a 5 na obr. 7.1 - 16
). Při celkové
kapacitě 8 standardních zásobníků a 4 zásobníků pro zvláštní pipety nebo chapače je tak k dis-
pozici 2 x 72 úložných míst pipet.
7

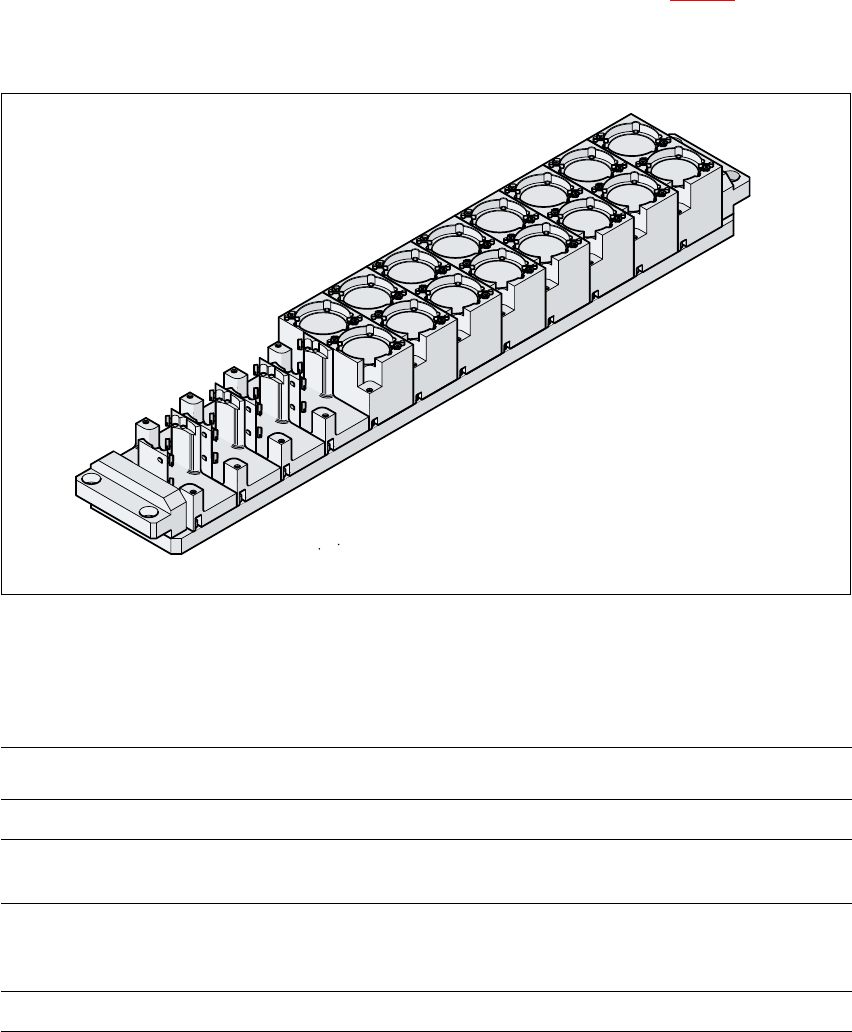

Obr. 7.1 - 15 M
ě
ni
č
pipet pro hlavu SIPLACE TwinHead
7
7
7.1.3.1 Technická data
7
Měnič pipet pro hlavu SIPLACE TwinHead
Rozměry (délka x šířka x výška) 448 mm x 68,5 mm x 49 mm
Počet úložných míst pro pipety
16 pro standardní pipety
4 pro zvláštní pipety nebo chapače
Typy pipet
5xx, standard
4xx s adaptérem
9xx s adaptérem
Doba výměny pipety < 2 s
7 Rozšíření stanice Návod k obsluze SIPLACE HF
7.1 Měnič pipet Verze software SR.504.xx Vydání 07/2003 CZ
292
7.1.3.2 Poloha
7

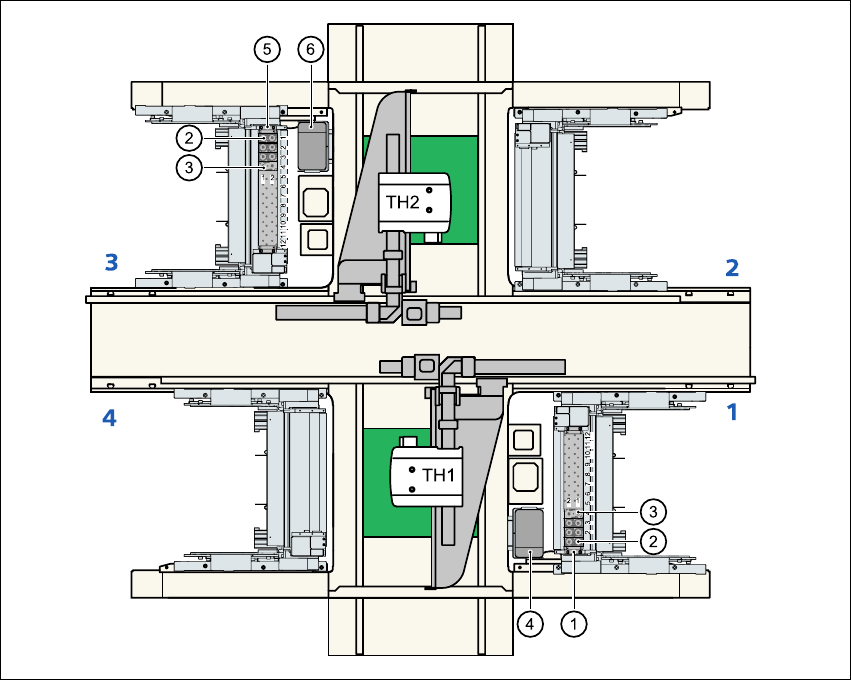

Obr. 7.1 - 16 Poloha m
ě
ni
č
e pipet a jednotky pro odhazování sou
č
ástek
TH1 TwinHead, portál 1
TH2 TwinHead, portál 2
1. Měnič pipet, stanoviště 1
2. Standardní zásobník
3. Zásobník pro zvláštní pipety nebo chapače
4. Nádoba na odhozené součástky, stanoviště 1
5. Měnič pipet, stanoviště 3
6. Nádoba na odhozené součástky, stanoviště 3
