Návod k obs luze SIPLACE HF 7 Rozší ř ení stanice Verze software SR.504.xx Vydání 07/2003 CZ 7.1 M ě ni č pipet 293 7.1.3.3 Montáž M ě ni č pipet je p ř ip evn ě n na vta hování vozíku sou č ástek . 7 Obr . 7.1 - 17 M on…
7 Rozšíření stanice Návod k obsluze SIPLACE HF
7.1 Měnič pipet Verze software SR.504.xx Vydání 07/2003 CZ
292
7.1.3.2 Poloha
7
Obr. 7.1 - 16 Poloha m
ě
ni
č
e pipet a jednotky pro odhazování sou
č
ástek
TH1 TwinHead, portál 1
TH2 TwinHead, portál 2
1. Měnič pipet, stanoviště 1
2. Standardní zásobník
3. Zásobník pro zvláštní pipety nebo chapače
4. Nádoba na odhozené součástky, stanoviště 1
5. Měnič pipet, stanoviště 3
6. Nádoba na odhozené součástky, stanoviště 3
7
7
Návod k obsluze SIPLACE HF 7 Rozšíření stanice
Verze software SR.504.xx Vydání 07/2003 CZ 7.1 Měnič pipet
293
7.1.3.3 Montáž
Měnič pipet je připevněn na vtahování vozíku součástek.
7
Obr. 7.1 - 17 Montážní poloha
1. Značící vrtání
2. Strana obsluhy
3. Šipka ukazuje ve směru transportu desek
7
Æ Měnič pipet orientujte tak, aby značící vrtání (pos. 1) bylo při pohledu od obsluhy vlevo.
7 Rozšíření stanice Návod k obsluze SIPLACE HF
7.1 Měnič pipet Verze software SR.504.xx Vydání 07/2003 CZ
294
7.1.3.4 Popis funkce
Zásobník pro standardní pipety má 1 polohovací značku, zásobník pro zvláštní pipety/chapače
dvě. V úložných místech jsou pipety aretovány kuličkami. Podle smyslu otáčení osy DP jsou pi-
pety buď sevřeny nebo uvolněny pro odběr.
7

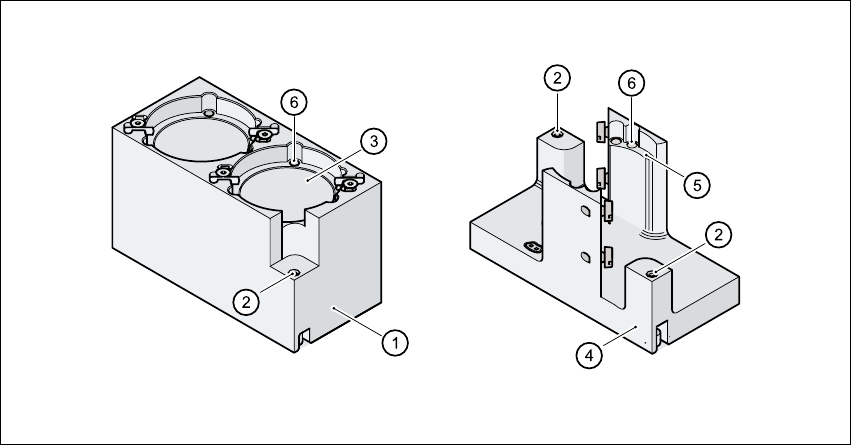

Obr. 7.1 - 18 Zásobník pro standardní pipety a zvláštní pipety
1. Standardní zásobník
2. Polohová značka
3. Místo uložení pipet
4. Zásobník pro zvláštní pipety a chapače
5. Místo uložení pipet
6. Kuličky pro aretaci pipet
7
