Návod k obs luze SIPLACE HF 7 Rozší ř ení stanice Verze software SR.504.xx Vydání 07/2003 CZ 7.5 Sníma č č árového kódu d esek 309 7.5.5 Možnosti montáže sníma č e č árového kódu desky Obr . 7.5 - 3 Možnosti montáže sním…
7 Rozšíření stanice Návod k obsluze SIPLACE HF
7.5 Snímač čárového kódu desek Verze software SR.504.xx Vydání 07/2003 CZ
308
7.5.3 Technická data - 1D-snímače čárového kódu
7
7
7
7.5.4 Technická data - 2D-snímače čárového kódu
7
7
Laserová dioda Červené světlo
Vlnová délka 670 nm
Třída laseru Třída 2, podle DIN EN 60825-1: 2001
Skenovací frekvence 400 ... 1200 Hz
Rozlišení 0,15 mm ... 0,5 mm
Druhy kódů Kód 39, kód 128, kód 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(další poptejte)
Délka čárového kódu Max. 50 znaků
Optický ukazatel 4 x LED diody-ukazatel funkcí
Akustický signál Bzučák
Datové rozhraní RS232, RS 422/485
Elektrické připojení 15-pólový D-Sub-HD-konektor
Provozní napětí 10 VDC ... 30 VDC
Druh ochrany IP65
Laserová dioda Červené světlo
Vlnová délka 650 nm
Třída laseru Třída 2, podle DIN EN 60825-1: 2001
Skenovací frekvence 100 ... 15 kHz
Rozlišení 0,17 mm ... 0,5 mm
2D-druhy kódu Data Matrix ECC 200
2D-délka čárového kódu Max. 20 znaků
1D-druhy kódu Kód 39, kód 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(další poptejte)
1D-délka čárového kódu Max. 50 znaků
Optický ukazatel 4 x LED diody-ukazatel funkcí
Akustický signál Bzučák
Datové rozhraní RS232, RS 422/485, Ethernet
Elektrické připojení 15-pólový D-Sub-HD-konektor
RJ45-konektor 10baseT
Provozní napětí 10 VDC ... 30 VDC
Druh ochrany Třída 3
Návod k obsluze SIPLACE HF 7 Rozšíření stanice
Verze software SR.504.xx Vydání 07/2003 CZ 7.5 Snímač čárového kódu desek
309

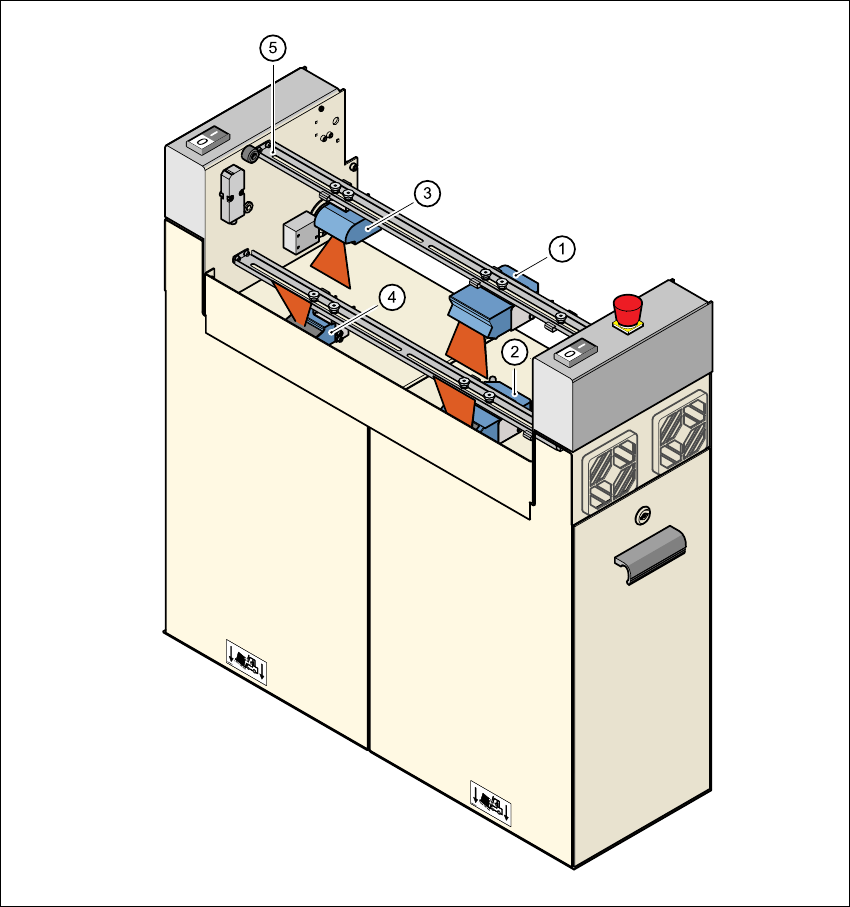

7.5.5 Možnosti montáže snímače čárového kódu desky
Obr. 7.5 - 3 Možnosti montáže sníma
č
e
č
árového kódu desek
1. 2D-snímač čárového kódu "nahoře"
2. 2D-snímač čárového kódu "dole"
3. 1D-snímač čárového kódu "nahoře"
4. 1D-snímač čárového kódu "dole"
5. Montážní kolejničky
7 Rozšíření stanice Návod k obsluze SIPLACE HF
7.6 Polohování keramických desek Verze software SR.504.xx Vydání 07/2003 CZ
310
7.6 Polohování keramických desek
7.6.1 Všeobecně
Keramické desky jsou křehké a proto citlivé na mechanické namáhání, které se vyskytuje
například při upínání desek pro osazovací proces. Při osazování keramických desek by automaty
měly být proto vždy vybaveny mechanickým polohováním keramických desek. Na jednu trans-
portní stopu se instalují dva mechanické polohovací přípravky.
7.6.2 Mechanické polohování
Polohování keramických desek se montuje na zvedací stůl. Jakmile deska dosáhla své osazovací
polohy, zvedne se stůl nahoru. Při dosažení horní koncové polohy se aktivuje mechanické polo-
hování keramické desky a deska je na transportu desek stabilně zafixována. Po mechanickém po-
lohování následuje optické polohování s kamerou desek. Zvláštní výhodou polohování
keramických desek je to, že keramické desky mohou být osazovány až po okraj.
