7 Rozšíření stanice Návod k obsluze SIPLACE HF
7.6 Polohování keramických desek Verze software SR.504.xx Vydání 07/2003 CZ
310
7.6 Polohování keramických desek
7.6.1 Všeobecně
Keramické desky jsou křehké a proto citlivé na mechanické namáhání, které se vyskytuje
například při upínání desek pro osazovací proces. Při osazování keramických desek by automaty
měly být proto vždy vybaveny mechanickým polohováním keramických desek. Na jednu trans-
portní stopu se instalují dva mechanické polohovací přípravky.
7.6.2 Mechanické polohování
Polohování keramických desek se montuje na zvedací stůl. Jakmile deska dosáhla své osazovací
polohy, zvedne se stůl nahoru. Při dosažení horní koncové polohy se aktivuje mechanické polo-
hování keramické desky a deska je na transportu desek stabilně zafixována. Po mechanickém po-
lohování následuje optické polohování s kamerou desek. Zvláštní výhodou polohování
keramických desek je to, že keramické desky mohou být osazovány až po okraj.
Návod k obsluze SIPLACE HF 7 Rozšíření stanice
Verze software SR.504.xx Vydání 07/2003 CZ 7.6 Polohování keramických desek
311
7.6.2.1 Konstrukce

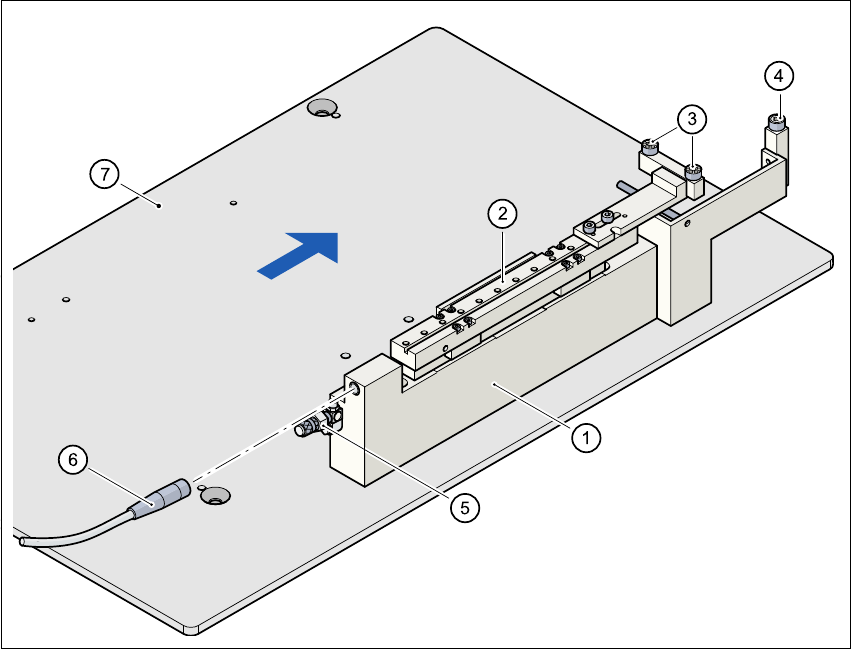

Obr. 7.6 - 1 Konstrukce polohování keramických desek
(1) Mechanické polohování keramických desek
(2) Polohovací saně
(3) Kuličková ložiska
(4) Doraz
(5) Přípoj tlakového vzduchu
(6) Připojovací kabel pro polohový spínač
(7) Posuvný stůl
7
7
7.6.2.2 Údržba
–Kuličková ložiska v středění X musí být čištěna a mazána tukem.
–V případě potřeby kontrolujte pneumatický pohon, zda se pohybuje lehce.
– Údržbu transportu je třeba provádět podle popisu v návodu k údržbě.
7 Rozšíření stanice Návod k obsluze SIPLACE HF
7.6 Polohování keramických desek Verze software SR.504.xx Vydání 07/2003 CZ
312
7.6.2.3 Technická data
7
7.6.3 Optické polohování
Optické polohování využívá pro polohování desek polohové značky. Podle kontrastu polohových
značek zvolte kameru desek nebo kameru desek Multicolor (typ 18) 21 (viz odstavec 7.7
).
7.6.4 Doporučení pro značky na keramických deskách
U keramických desek je kontrast mezi nosným materiálem a vodící vrstvou všeobecně velmi
malý. Proto je třeba při volbě tvaru a formy polohových značek dodržovat určitá kritéria. V násle-
dujícím Vám dáme doporučení pro tvary a formy značek.
7.6.4.1 Tvary značek
Je navržen obdélník nebo čtverec s délkou hrany od > 1 mm, a volným prostorem od > 0,5 mm.
Formát podkladu 50 mm x 50 mm až 102 mm x 178 mm
(2" x 2" až 4" x 7")
Tloušt’ka podkladu Max. 1,5 mm
Provedení desky Bez vrypů (bez problémů)
S vrypy (provést zkoušku)
Sevření
směr X (směr transportu)
směr Y
směr Z
Mechanické středění
< 1,5 mm, bez sevření
> 1,5 mm zvedacím stolem - síla > 50 N
Deska v transportu 2,5 mm
Optické středění s kamerou desek:
Druh osvětlení při světlých pastách
Druh osvětlení při tmavých pastách
a malé vzdálenosti k sousedním
strukturám (> 1 mm):
Kamera desek (standard)
Kamera desek Multicolor (na přání)
tato kamera Vám dává k dispozici čtyři možné
druhy osvětlení
Kritéria pro značky Viz rozpoznávací modul desek - určení polohy
Volný prostor pod deskou 12 mm
Přípoj tlakového vzduchu 0,55 MPa (5,5 bar)
