7 Rozšíření stanice Návod k obsluze SIPLACE HF

7.7 Kamera desek Multicolor (typ 18) 21 Verze software SR.504.xx Vydání 07/2003 CZ

314

7.7 Kamera desek Multicolor (typ 18) 21

7.7.1 Všeobecně

Na místě kamery desek na spodku portálu lze na přání instalovat kameru desek Multicolor. Ka-

mera desek Multicolor Vám dává k dispozici čtyři možné druhy osvětlení. Tím lze značně zlepšit

rozeznávání značek a tím zvýšit přesnost polohování.

Obr. 7.7 - 1 Kamera desek Multicolor

7.7.2 Druhy osvětlení

Kamera Multicolor umožňuje zvolit následující druhy osvětlení:

– Standardní osvětlení

Touto směsí bílého a infračerveného světla lze rozeznat široké spektrum značek. Změnami os-

větlení lze zlepšit kontrast a tak optimalizovat středění nejrůznějších značek.

Návod k obsluze SIPLACE HF 7 Rozšíření stanice

Verze software SR.504.xx Vydání 07/2003 CZ 7.7 Kamera desek Multicolor (typ 18) 21

315

– Bílé osvětlení

Tento druh osvětlení se používá pro desky s pocínovanými značkami.

– Šikmé modré světlo

S ním lze ve většině případů dosáhnout zřetelné zlepšení kontrastu lesklé značky na světlém

podkladovém materiálu jako keramika nebo CEM (composite electrochemical materials, elek-

trolyticky oddělený vrstvený materiál). Také lakem překryté polohovací značky na světlém pod-

kladu lze lépe rozeznat.

–Infračervené osvětlení

Použití tohoto druhu osvětlení má zvláštní význam pro značky, které jsou překryty lakem, nebo

na pružném materiálu (Flex). U stříbro/platinových značek na keramice lze eventuelně docílit

zlepšení rozeznávání, což by mělo být předem ověřeno zkušebním středěním.

7 Rozšíření stanice Návod k obsluze SIPLACE HF

7.8 Vyrovnání desek Verze software SR.504.xx Vydání 07/2003 CZ

316

7.8 Vyrovnání desek

7.8.1 Všeobecně

Desky, které mají být zpracovávány, mají občas poměr délky a šířky 1:2 nebo horší. To znamená,

že kratší strana desky ukazuje ve směru transportu desek. Během transportu se mohou takové

desky trochu natočit, takže polohové značky již neleží v hledacím poli kamery desek. Vybavení

na přání "Vyrovnání desek" se stará o to, aby byly tyto desky ve své "stop" poloze opět přesně

vyrovnány.

Pokud jsou zpracovávány desky s vybráním ve směru transportu, může to vést u automatů s me-

chanickým dorazem (HS-50, S-25 HM, F5 HM) a u automatů, které tuto polohu kontrolují pomocí

světelné závory (HF, HS-60, S-27 HM) k rozdílným osazovacím polohám. Pomocí vybavení na

přání "Vyrovnání desek" je zajištěno, že jsou desky při všech transportech desek zastaveny ve

stejné poloze. Vybavení na přání "Vyrovnání desek " jsou pro jednoduchý a dvojitý transport.

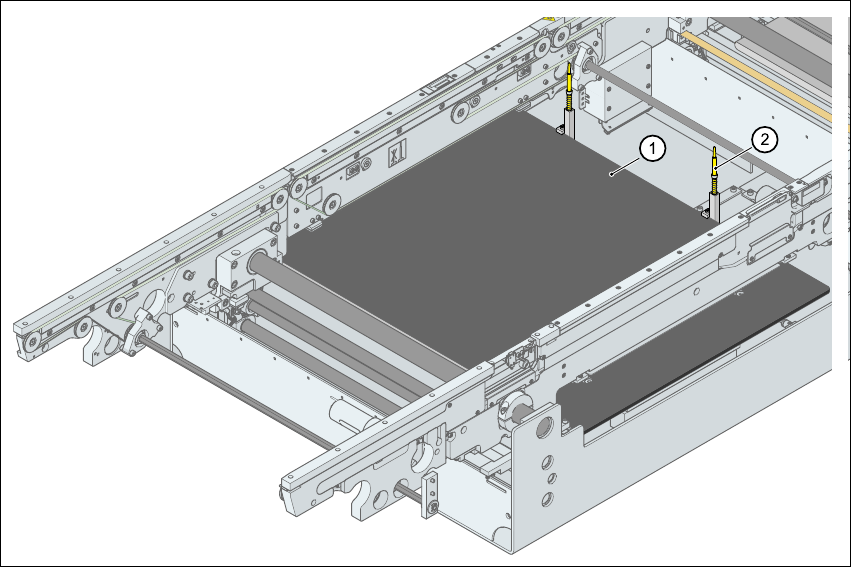

Obr. 7.8 - 1 Vyrovnání desek

1. Posuvný stůl

2. Doraz desek
