Návod k obs luze SIPLACE HF 2 Bezpe č nost práce Verze software SR.504.xx Vydá ní 07/2003 CZ 2.2 Výstražné štítky 39 2.2.6 Výstražný ští tek W207 na osové jednotce 2 Pos. W2 07, č . výrobku 03 009346 -01 (po č et na auto…
2 Bezpečnost práce Návod k obsluze SIPLACE HF
2.2 Výstražné štítky Verze software SR.504.xx Vydání 07/2003 CZ
38

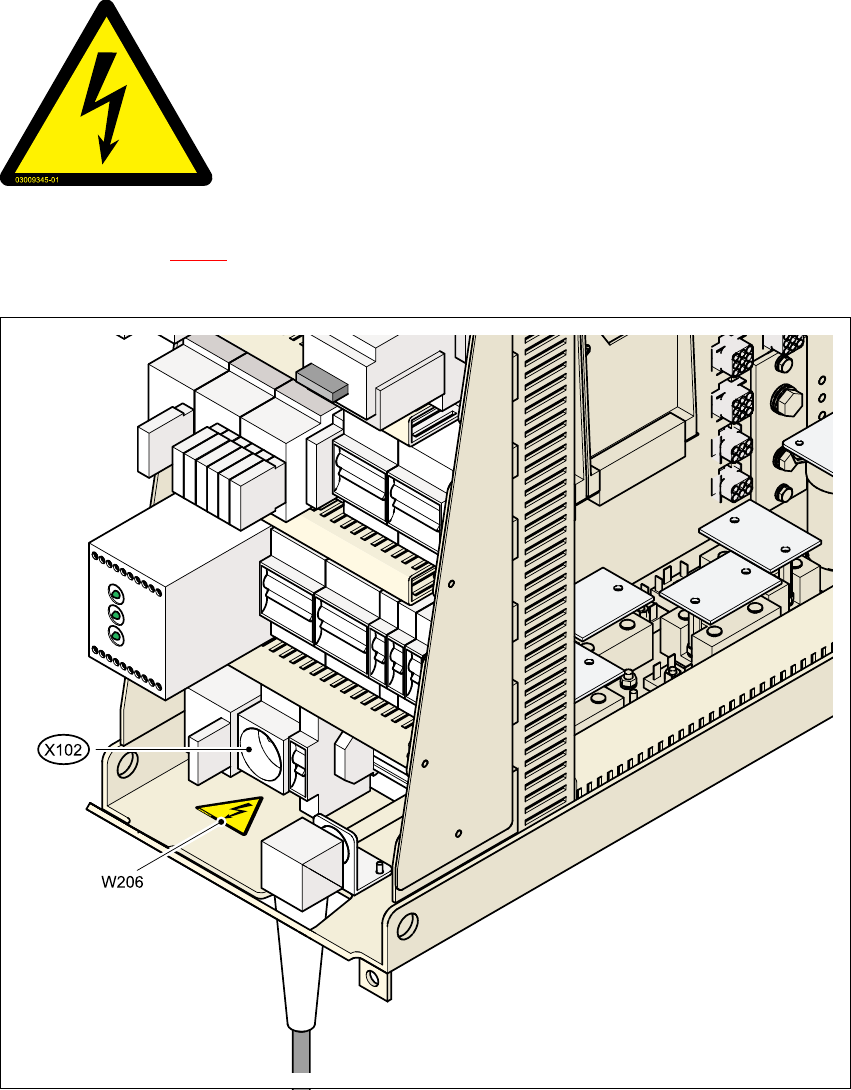

2.2.5 Výstražný štítek W206 na servisní zásuvce X102
2
Pos. W206 na obr. 2.2 - 8, č. výrobku 03009345-01 (počet na automat: 1)
Obr. 2.2 - 8 Výstražný štítek W206 na servisní zásuvce X102
Pos. W206, č. výrobku 03009345-01
2
NEBEZPEČNÁ NAPĚTÍ!
Označené díly jsou i při vypnutém stroji pod sít'ovým napětím.
Před servisními pracemi oddělit stroj od sítě
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Návod k obsluze SIPLACE HF 2 Bezpečnost práce
Verze software SR.504.xx Vydání 07/2003 CZ 2.2 Výstražné štítky
39

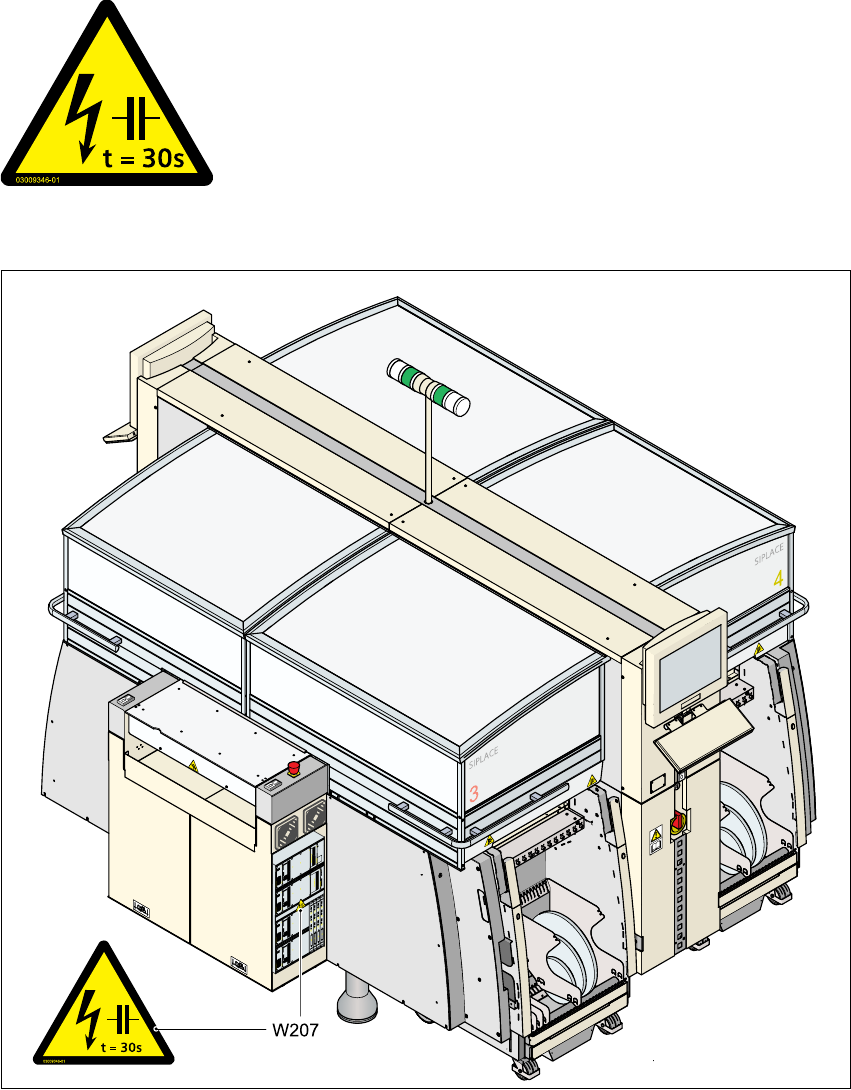

2.2.6 Výstražný štítek W207 na osové jednotce
2
Pos. W207, č. výrobku 03009346-01 (počet na automat: 1)
2
2
Obr. 2.2 - 9 Výstražný štítek W207 na kotou
č
i Makrolon osové jednotky
2
Pos. W207, č. výrobku 03009346-01
2
2
SÍŤOVÉ NAPĚTÍ!
Vypnout hlavní vypínač a počkat 30 sekund až se vybijí
kondenzátory.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2 Bezpečnost práce Návod k obsluze SIPLACE HF
2.2 Výstražné štítky Verze software SR.504.xx Vydání 07/2003 CZ
40
2.2.7 Výstražný štítek W110 na nouzových stop tlačítkách
2
Výstražný štítek W110, č. výrobku 03009349-01 (počet na automat: 2)
2
2
Obr. 2.2 - 10 Výstražný štítek W110 na nouzových stop tla
č
ítkách
2
Pos. W110, č. výrobku 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Pro Austrálii, Kanadu, Mexiko a USA se místo
žlutých kroužků na nouzových stop tlačítkách
lepí na montážní sadu výstražný štítek W110.
