Návod k obsluze SIPLACE HF 2 Bezpečnost práce
Verze software SR.504.xx Vydání 07/2003 CZ 2.2 Výstražné štítky
41
2.2.8 Výstražný štítek W211 na konektoru CEKON
2
Pos. W211 (počet na automat: 1)
2

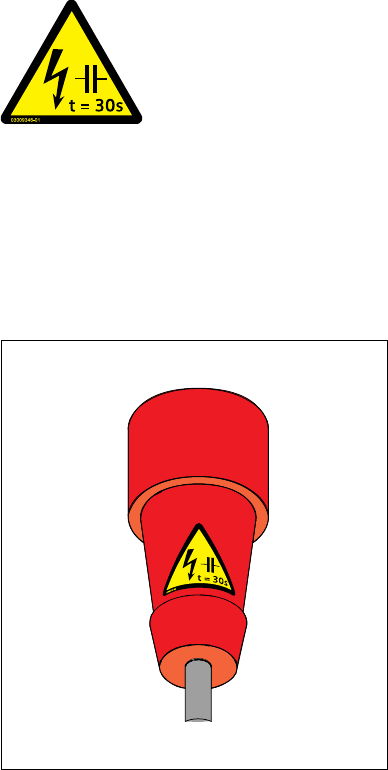

Obr. 2.2 - 11 Výstražný štítek W211 na konektoru CEKON
Pos. W211, č. výrobku 03009351-01
2
ZBYTKOVÉ NAPĚTÍ!
Po vyjmutí sít'ové zástrčky z napájecí sítě čekat 30 s až se eliminují zbytková
napětí.
Region NAFTA: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious
injury. Avoid contact with power plug and/or wire ends for 30 seconds
2 Bezpečnost práce Návod k obsluze SIPLACE HF
2.2 Výstražné štítky Verze software SR.504.xx Vydání 07/2003 CZ
42
2.2.9 Výstražný štítek "Laser třídy 2" na transportu DPS
2

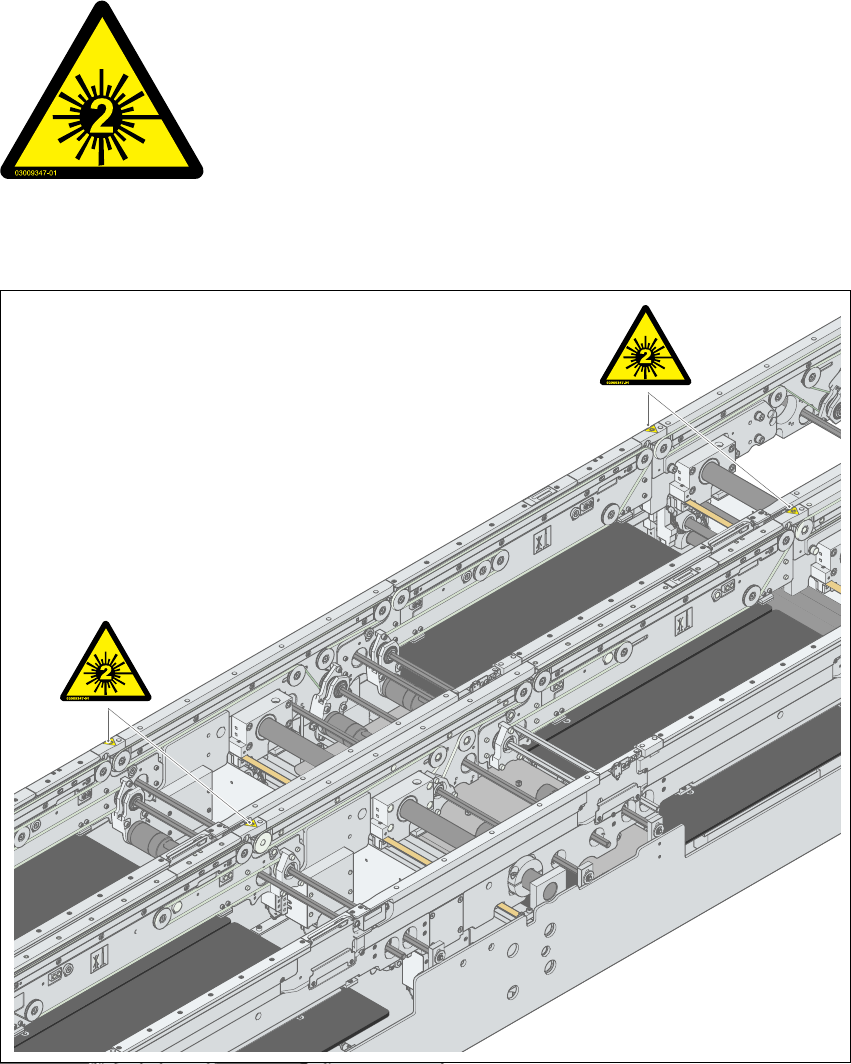

Výstražný štítek "Laser třídy 2" na transportu DPS, č. výrobku 03009347-01 (počet na automat: 4)
2
2
2
Obr. 2.2 - 12 Výstražný štítek "Laser t
ř
ídy 2" na transportu DPS
2
2
Laserové záření!
Nedívejte se do paprsku!
Laser třídy 2
Návod k obsluze SIPLACE HF 2 Bezpečnost práce
Verze software SR.504.xx Vydání 07/2003 CZ 2.3 Klasifikace laseru
43
2.3 Klasifikace laseru
2.3.1 Laser třídy 1
2.3.1.1 Klasifikace celého stroje
2
POZNÁMKA: 2
Konstrukční skupiny třídy laseru 1 a 1M nejsou označeny.
2.3.1.2 Klasifikace systému kamer
2
2.3.2 Laser třídy 1M
Neprohlížet přímo pomocí optických instrumentů!
2
2
Všechny vestavěné systémy kamer a celý stroj připravený
kprovozu jsou přizpůsobeny laseru třídy 1.
Třídy laseru jsou určeny podle DIN EN 60825-1:2001.
2
Následující kamerové systémy jsou přiřazeny třídě laseru 1:
– Kamera desek Multicolor (typ 18) 21
– Kamery součástek pro hlavu SIPLACE TwinHead
kamera součástek stacionární P&P (typ 22) 50 x 40
kamera součástek stacionární P&P (typ 20) 8 x 8
2
Následující kamerové systémy jsou přiřazeny třídě laseru 1M:
– Kamera součástek 24 x 24 na 12-ti segmentové hlavě Collect&Place
– Kamera součástek 39 x 39 na 6-ti segmentové hlavě Collect&Place
– DCA kamera 16 x 16 na 6-ti nebo na 12-ti segmentové hlavě Collect&Place
