2 Bezpe č nost pr áce Návod k obsluze SIPLACE HF 2.5 Bezpe č n ostní pokyny k provozu a utomatu Verze so ftware SR.504.xx Vydání 07/2 003 CZ 50 2.5.5 Bezpe č nostní pokyny pro kamery sou č ástek hl avy T winHead p ř i vý…
Návod k obsluze SIPLACE HF 2 Bezpečnost práce
Verze software SR.504.xx Vydání 07/2003 CZ 2.5 Bezpečnostní pokyny k provozu automatu
49
2.5.4 Bezpečnostní pokyny pro manuální posunutí osy Z na hlavě TwinHead
POZOR NEBEZPEČÍ ZMÁČKNUTÍ NA HLAVĚ TWINHEAD 2
V žádném případě nesmíte pohybovat osou Z dolů tak, že uchopíte za doraz vratné jednotky.
Velká síla pružiny válce znamená při rychlém vrácení dorazu nebezpečí zranění Vašich prstů. To
platí i pro vnitřní oblast hlavy TwinHead, když se vrací pístnice do své výchozí polohy.

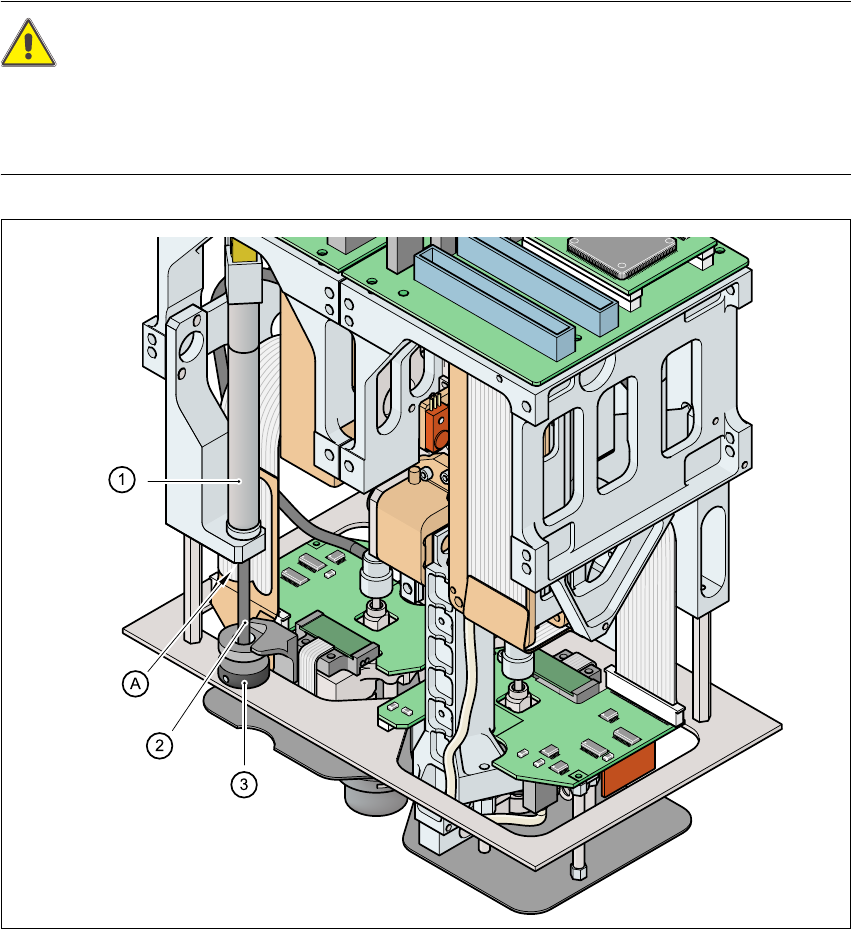

Obr. 2.5 - 3 Nebezpe
č
í zmá
č
knutí vratnou jednotkou na hlav
ě
TwinHead
2
1 Vratná jednotka, pneumatický válec
2Pístnice
3 Doraz vratné jednotky
(A)Místo zmáčknutí prstů
2 Bezpečnost práce Návod k obsluze SIPLACE HF
2.5 Bezpečnostní pokyny k provozu automatu Verze software SR.504.xx Vydání 07/2003 CZ
50
2.5.5 Bezpečnostní pokyny pro kamery součástek hlavy TwinHead při výměně
osazovací hlavy
VÝSTRAHA - NEBEZPEČÍ HAVÁRIE HLAVY 2
Při výměně osazovací hlavy TwinHead hlavou Collect&Place musí být demontovány kamery
součástek (stacionární P&P, typ 22, 50 x 40, a typ 20, 8 x 8) hlavy TwinHead, protože jinak
koliduje hlava Collect&Place s tělesy kamer.
2
Obr. 2.5 - 4 Bezpe
č
nostní pokyny pro rozpoznávací moduly hlavy TwinHead p
ř
i vým
ě
n
ě
osazovací hlavy
2
1 Montážní poloha, kamera součástek (stacionární, P&P (typ 22) 50 x 40), stanoviště 1
2 Montážní poloha, kamera součástek (stacionární, P&P (typ 20) 8 x 8), stanoviště 1
3 Montážní poloha, kamera součástek (stacionární, P&P (typ 22) 50 x 40), stanoviště 3
4 Montážní poloha, kamera součástek (stacionární, P&P (typ 20) 8 x 8), stanoviště 3
Návod k obsluze SIPLACE HF 2 Bezpečnost práce
Verze software SR.504.xx Vydání 07/2003 CZ 2.5 Bezpečnostní pokyny k provozu automatu
51
2.5.6 Bezpečnostní pokyny pro montáž a demontáž vozíku KS (konstrukčních
součástek)
VÝSTRAHA NEBEZPEČÍ ZMÁČKNUTÍ
Z bezpečnostních důvodů se smí v oblasti vozíku součástek při jeho montáži a demontáži
zdržovat vždy pouze jedna osoba.
2
Obr. 2.5 - 5 Bezpe
č
nostní pokyny pro montáž a demontáž vozíku KS (konstruk
č
ních sou
č
ástek)
2
1Tlačítko na horní straně ochrany proti zásahu pod ochranným krytem
2Tlačítko na boku ochrany proti zásahu
2
Bezpečnostní koncepce pro výměnu vozíku součástek předpokládá, že obsluha musí stlačit
současně dvě tlačítka, aby se vozík součástek připojil. Jedno tlačítko se nachází pod ochranným
krytem, druhé na boku ochrany proti zásahu (pos. 1 a 2 na obr. 2.5 - 5
). Tak je zajištěno, že
obsluha stojí vždy při připojování bočně na automatu. Protože musí být proces vždy spuštěn
oběma rukama, je tak vyloučeno riziko zranění rukou.
Æ Dříve než připojíte vozík součástek, zkrat'te pásy na předním konci podavače na asi 3 cm.
Konce pásů pak sklouznou do otvorů kanálů pro odvod prázdných pásů bez manuální pomoci.
