Návod k obs luze SIPLACE HF 2 Bezpe č nost práce Verze software SR.504.xx Vydání 07/2003 CZ 2.5 Bezpe č no stní pokyny k provozu au tomatu 51 2.5.6 Bezpe č nostní pokyny pro montáž a dem ontáž vozíku KS (konstruk č ní ch…
2 Bezpečnost práce Návod k obsluze SIPLACE HF
2.5 Bezpečnostní pokyny k provozu automatu Verze software SR.504.xx Vydání 07/2003 CZ
50
2.5.5 Bezpečnostní pokyny pro kamery součástek hlavy TwinHead při výměně
osazovací hlavy
VÝSTRAHA - NEBEZPEČÍ HAVÁRIE HLAVY 2
Při výměně osazovací hlavy TwinHead hlavou Collect&Place musí být demontovány kamery
součástek (stacionární P&P, typ 22, 50 x 40, a typ 20, 8 x 8) hlavy TwinHead, protože jinak
koliduje hlava Collect&Place s tělesy kamer.
2

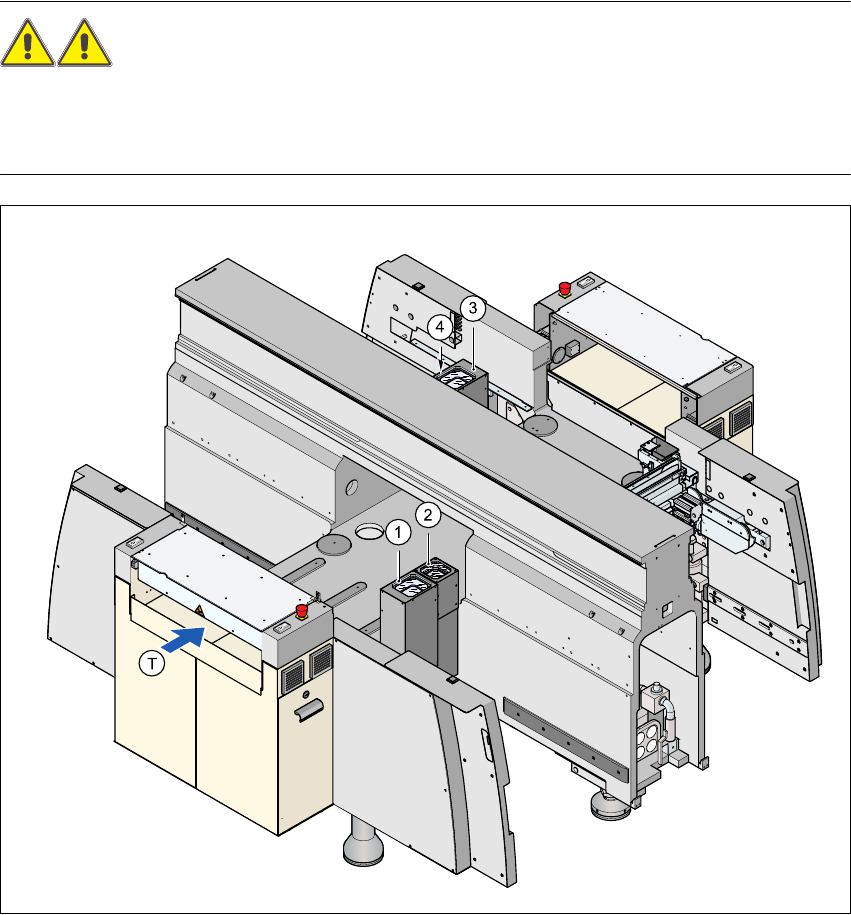

Obr. 2.5 - 4 Bezpe
č
nostní pokyny pro rozpoznávací moduly hlavy TwinHead p
ř
i vým
ě
n
ě
osazovací hlavy
2
1 Montážní poloha, kamera součástek (stacionární, P&P (typ 22) 50 x 40), stanoviště 1
2 Montážní poloha, kamera součástek (stacionární, P&P (typ 20) 8 x 8), stanoviště 1
3 Montážní poloha, kamera součástek (stacionární, P&P (typ 22) 50 x 40), stanoviště 3
4 Montážní poloha, kamera součástek (stacionární, P&P (typ 20) 8 x 8), stanoviště 3
Návod k obsluze SIPLACE HF 2 Bezpečnost práce
Verze software SR.504.xx Vydání 07/2003 CZ 2.5 Bezpečnostní pokyny k provozu automatu
51
2.5.6 Bezpečnostní pokyny pro montáž a demontáž vozíku KS (konstrukčních
součástek)
VÝSTRAHA NEBEZPEČÍ ZMÁČKNUTÍ
Z bezpečnostních důvodů se smí v oblasti vozíku součástek při jeho montáži a demontáži
zdržovat vždy pouze jedna osoba.
2

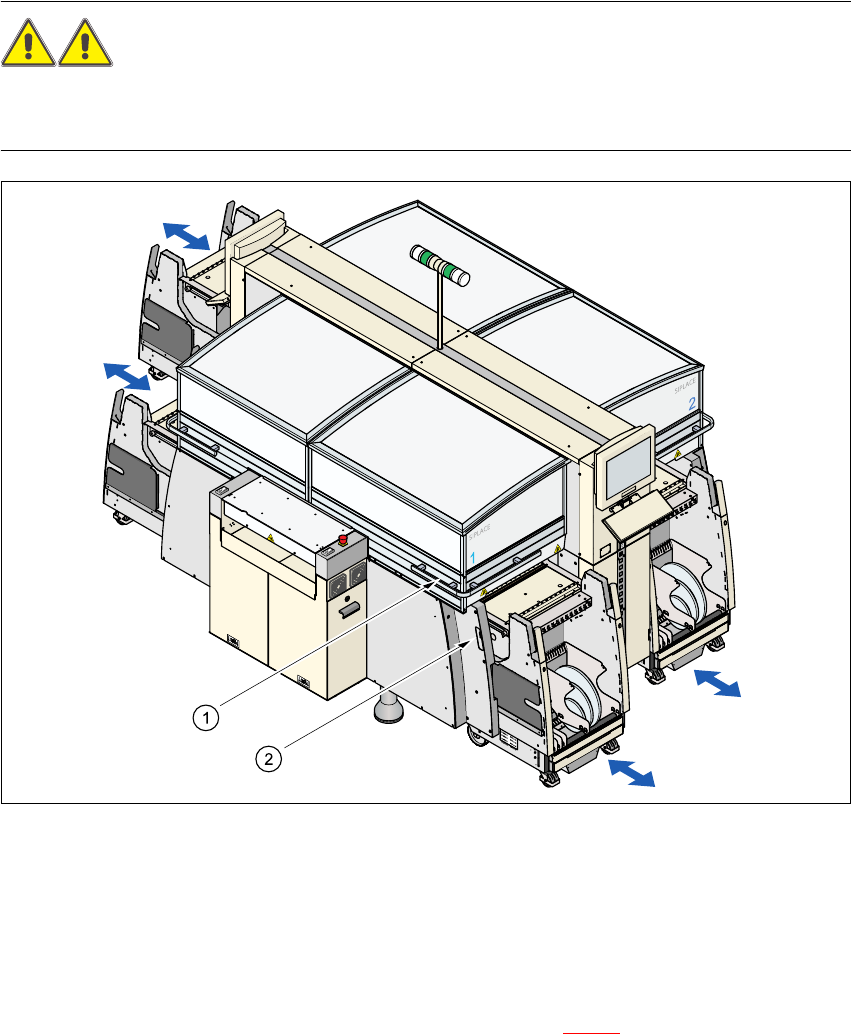

Obr. 2.5 - 5 Bezpe
č
nostní pokyny pro montáž a demontáž vozíku KS (konstruk
č
ních sou
č
ástek)
2
1Tlačítko na horní straně ochrany proti zásahu pod ochranným krytem
2Tlačítko na boku ochrany proti zásahu
2
Bezpečnostní koncepce pro výměnu vozíku součástek předpokládá, že obsluha musí stlačit
současně dvě tlačítka, aby se vozík součástek připojil. Jedno tlačítko se nachází pod ochranným
krytem, druhé na boku ochrany proti zásahu (pos. 1 a 2 na obr. 2.5 - 5
). Tak je zajištěno, že
obsluha stojí vždy při připojování bočně na automatu. Protože musí být proces vždy spuštěn
oběma rukama, je tak vyloučeno riziko zranění rukou.
Æ Dříve než připojíte vozík součástek, zkrat'te pásy na předním konci podavače na asi 3 cm.
Konce pásů pak sklouznou do otvorů kanálů pro odvod prázdných pásů bez manuální pomoci.
2 Bezpečnost práce Návod k obsluze SIPLACE HF
2.5 Bezpečnostní pokyny k provozu automatu Verze software SR.504.xx Vydání 07/2003 CZ
52
Tak je zajištěno, že obsluha již nemusí sahat do nebezpečné oblasti kanálů pro odvod
prázdných pásů.
2.5.7 Bezpečnostní pokyny k pohybu vozíku součástek
VÝSTRAHA
Pokud pohybujete vozíkem součástek, dodržujte pro zabránění úrazům bezpodmínečně
následující pravidla.
Æ Pokud chcete vozíkem součástek pohybovat, uchopte ho vždy oběma rukama za madla.
Æ Dejte pozor na to, že vozík součástek plně osazený podavači se může při náklonu od asi 20°
převrátit na bok nebo dopředu.
Æ Dbejte na to, aby plocha, po které vozíkem pohybujete, měla v každém případě podstatně
menší sklon.
Æ Dbejte na to, abyste nenarazili do překážky. Při větší rychlosti by se mohl vozík převrátit
dopředu.
