Návod k obsluze SIPLACE HF 2 Bezpečnost práce
Verze software SR.504.xx Vydání 07/2003 CZ 2.6 Bezpečnostní zařízení
53
2.6 Bezpečnostní zařízení
2.6.1 Ochranné kryty
2

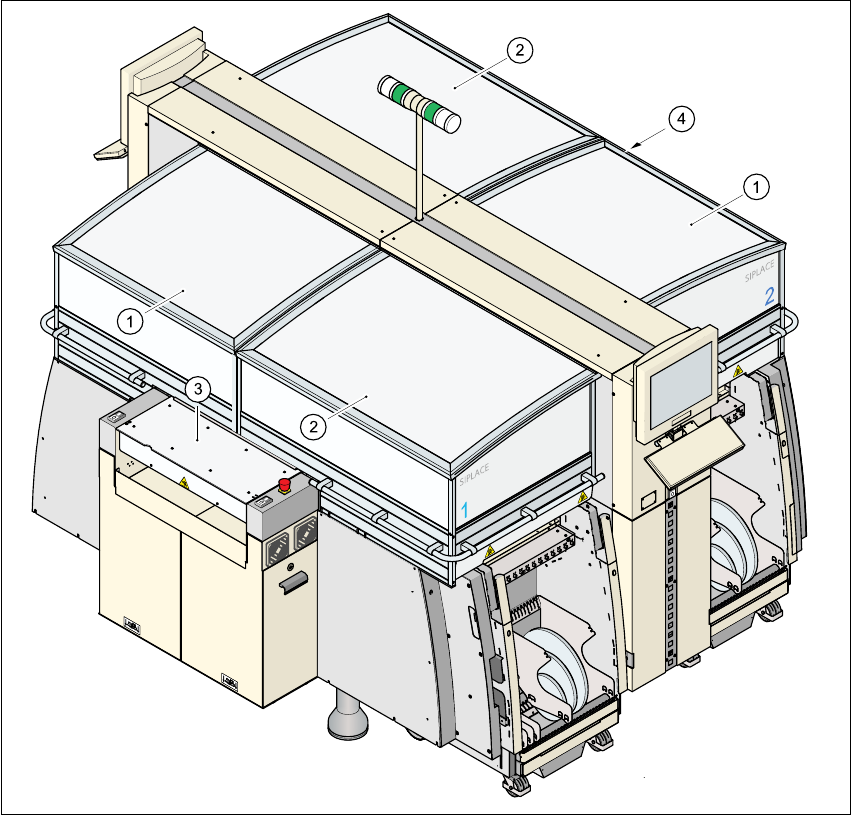

Obr. 2.6 - 1 Ochranné kryty
2
Rozsah pojezdu portálu je zakrytován čtyřmi ochrannými kryty, které se vyklápějí nahoru. Boční
posuvné kryty mají zabránit přístupu do vnitřního prostoru automatu. Kryty, které se otevírají
1 Ochranný kryt, krátký
2 Ochranný kryt, dlouhý
3 Kryt a ochrana proti zásahu na vstupu pásu
4 Kryt a ochrana proti zásahu na výstupu pásu
2 Bezpečnost práce Návod k obsluze SIPLACE HF
2.6 Bezpečnostní zařízení Verze software SR.504.xx Vydání 07/2003 CZ
54
směrem nahoru nad vstupem a výstupem pásu transportu desek plošných spojů a ochranný kryt
nad vstupním a výstupním pásem chrání přístup k transportu desek.
Funkce 2
Jestliže jsou ochranné kryty zdviženy nahoru, nebo jestliže je zvednut jeden z krytů transportu
desek, okamžitě se přeruší přívod proudu k osám portálu. Osy portálu se zastaví. Na obrazovce
se objeví hlášení "Kryty uzavřít".
Æ Zavřete ochranné kryty a stiskněte tlačítko start, aby mohlo osazování pokračovat.
2
Obr. 2.6 - 2 Umíst
ě
ní tla
č
ítka START (bílé) na automatu
2
1Tlačítko start (bílé) na automatu
Návod k obsluze SIPLACE HF 2 Bezpečnost práce
Verze software SR.504.xx Vydání 07/2003 CZ 2.6 Bezpečnostní zařízení
55
2.6.2 Spínače a tlačítka na automatu
2.6.2.1 Umístění spínačů a tlačítek na automatu
2

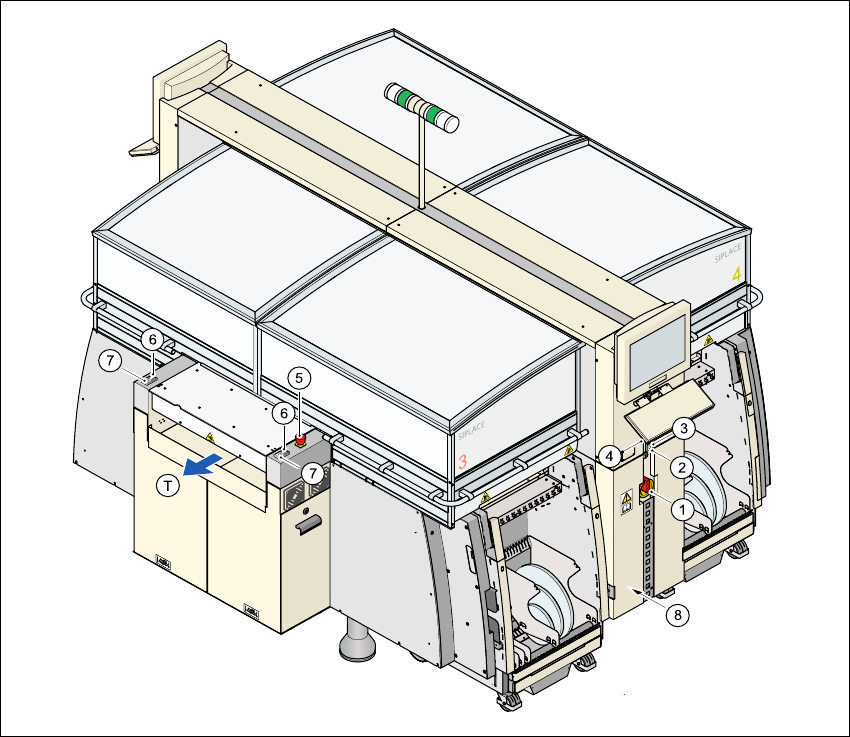

Obr. 2.6 - 3 Poloha spína
čů
a tla
č
ítek - pohled na stranu výstupu desek
2
1Hlavní vypínač
2 Stop tlačítko (černé) na ovládacím panelu na straně sít'ového napájení
3Tlačítko start (bílé) na ovládacím panelu na straně sít'ového napájení
4Počitadlo součástek na straně sít'ového napájení
5 Nouzové stop tlačítko na výstupní straně
6Tlačítko start (bílé) na výstupní straně
7 Stop tlačítko (černé) na výstupní straně
8 Servisní zásuvka v prostoru napájení za ochranným krytem
(T)Směr transportu desky
