2.7.2 Zbytkové napětí a doby vybití po vypnutí hlavního vypínače
2
POZOR 2
Aby se zamezilo ztrátě údajů, vypínejte automat - s výjimkou nouzových případů - podle
následujících kritérií:
– Automat ukončil přenos strojních, přípravných a uživatelských údajů.
– Automat ukončil opracování desky plošných spojů.
– Automat ukončil fázi rozběhu.
2.8 Uzavření přívodu stlačeného vzduchu a snížení
tlaku
Provozní tlak automatu je pevně nastaven na 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Polohu
pneumatické jednotky ukazuje pos. 1 na obr. 2.8 - 1
. Pomocí uzavíracího kohoutu (pos. 2 na
obr. 2.8 - 1
) můžete přerušit přívod tlakového vzduchu k automatu.
Æ Pomocí strojního klíče uvolněte blokování krytu.
Æ Kryt nadzvedněte (viz obr. 2.8 - 1).
Æ Natočte páku uzavíracího kohoutu (pos. 1 na obr. 2.8 - 1) z vertikální do horizontální polohy.
Æ Sledujte provozní tlakoměr (pos. 5 na obr. 2.8 - 1). Při zapnutém automatu se během 1 minuty
sníží tlak na 0 MPa (0 bar).
POZOR
Při zapnutém stroji můžete přerušit přívod stlačeného vzduchu pomocí uzavíracího kohoutu
max. na 30 minut. Potřebujete-li pro údržbu případně pro servisní práce na pneumatickém
systému delší čas, musíte automat vypnout hlavním vypínačem a odpojit ho od přívodu
stlačeného vzduchu.
Kolíky X11, X13_1 a X13_4
měřeny proti X12 (GND)
Zbytkové napětí při vypnutém
hlavním vypínači Doba vybití
X11 < 10 VDC < 7 sec
X13_1 < 10 VDC < 50 sec
X13_4 < 10 VDC < 2 sec
2 Bezpečnost práce Návod k obsluze SIPLACE HF
2.8 Uzavření přívodu stlačeného vzduchu a snížení tlaku Verze software SR.504.xx Vydání 07/2003 CZ
70
Obr. 2.8 - 1 Jednotka stla
č
eného vzduchu na automatu
2
(1) Uzavírací kohout
(2) Tlakoměr pro napájecí tlak strojních komponent
Požadovaný tlak: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (rozsah 0 - 0,6 MPa, 0 - 6 bar)
(3) Tlakoměr pro napájecí tlak rozdělovačů portálů
Požadovaný tlak: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (rozsah 0 - 0,6 MPa, 0 - 6 bar)
(4) Tlakoměr pro napájecí tlak podavačů Bulkcase
Požadovaný tlak: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (rozsah: 0 - 0,6 MPa, 0 - 6 bar)
(5) Tlakoměr vstupního tlaku
Požadovaný tlak: 0,5 - 1,0 MPa, 5 - 10 bar (rozsah: 0 - 1,0 MPa, 0 - 10 bar)
(6) Tlakovzdušný filtr
(7) Šroub s vnitřním šestihranem pro upevnění pneumatického modulu
VÝSTRAHA
Nikdy nepovolujte vedení stlačeného vzduchu, které je pod tlakem. Hrozí nebezpečí zranění! 2
Návod k obsluze SIPLACE HF 2 Bezpečnost práce
Verze software SR.504.xx Vydání 07/2003 CZ 2.9 Stav energie automatu po vypnutí hlavním vypínačem
71
2.9 Stav energie automatu po vypnutí hlavním
vypínačem
2

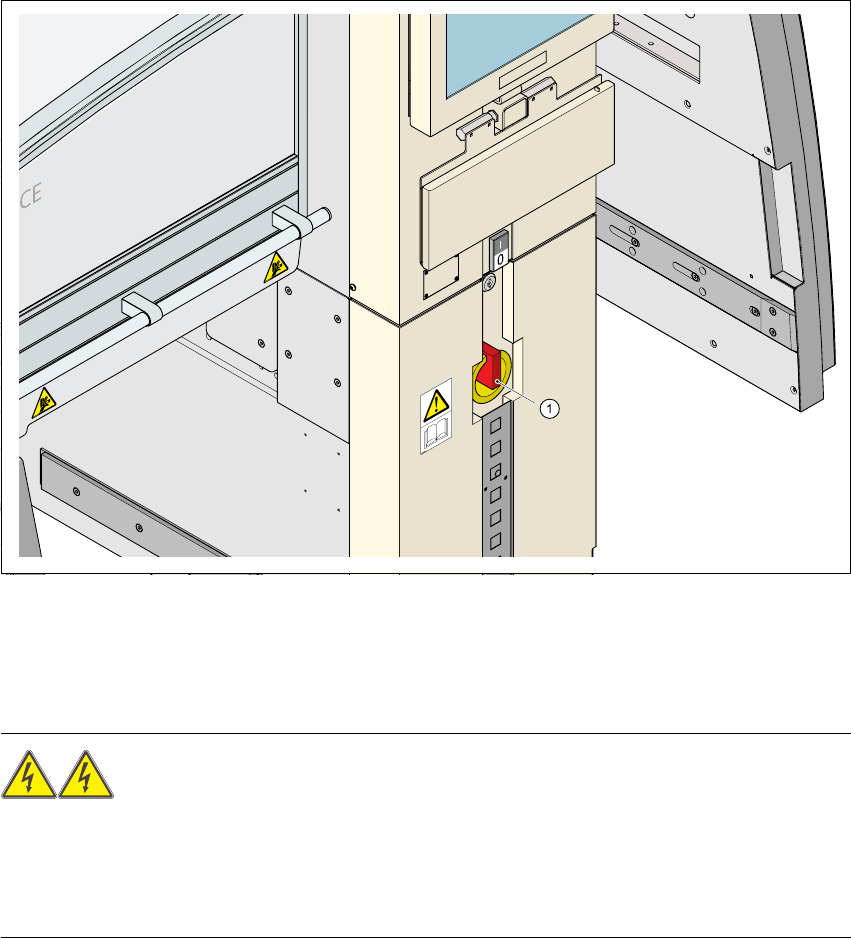

Obr. 2.9 - 1 Poloha elektrického napájení na automatech
2
VÝSTRAHA
Automat je napájen sít'ovým napětím 3 x 204 VAC, 3 x 230 VAC, 3 x 380 VAC, 3 x 400 VAC příp.
3 x 415 VAC ± 5 %, 50/60 Hz. Části tohoto zařízení vedou proto životu nebezpečné napětí i při
vypnutém hlavním vypínači. Neodborné zacházení s tímto automatem může proto vést k
usmrcení nebo k těžkému poranění a k závažným věcným škodám. 2
Æ Dbejte platných předpisů pro zabránění úrazu a předpisů DIN (obzvláště DIN EN 60 204, díl 1).
Æ Kryt desky napájení mohou otevírat pouze kvalifikované a vyškolené osoby.
(1) Hlavní vypínač
