2 Bezpe č nost pr áce Návod k obsluze SIPLACE HF 2.9 Stav energie automatu po vypn utí hlavním vy pína č em Verze software S R.504.xx Vydání 07/2003 CZ 74 2.9.1 Hlavní vy pína č vypnut - automat p ř ipojen k sí ti VÝSTRA…
Návod k obsluze SIPLACE HF 2 Bezpečnost práce
Verze software SR.504.xx Vydání 07/2003 CZ 2.9 Stav energie automatu po vypnutí hlavním vypínačem
73
2

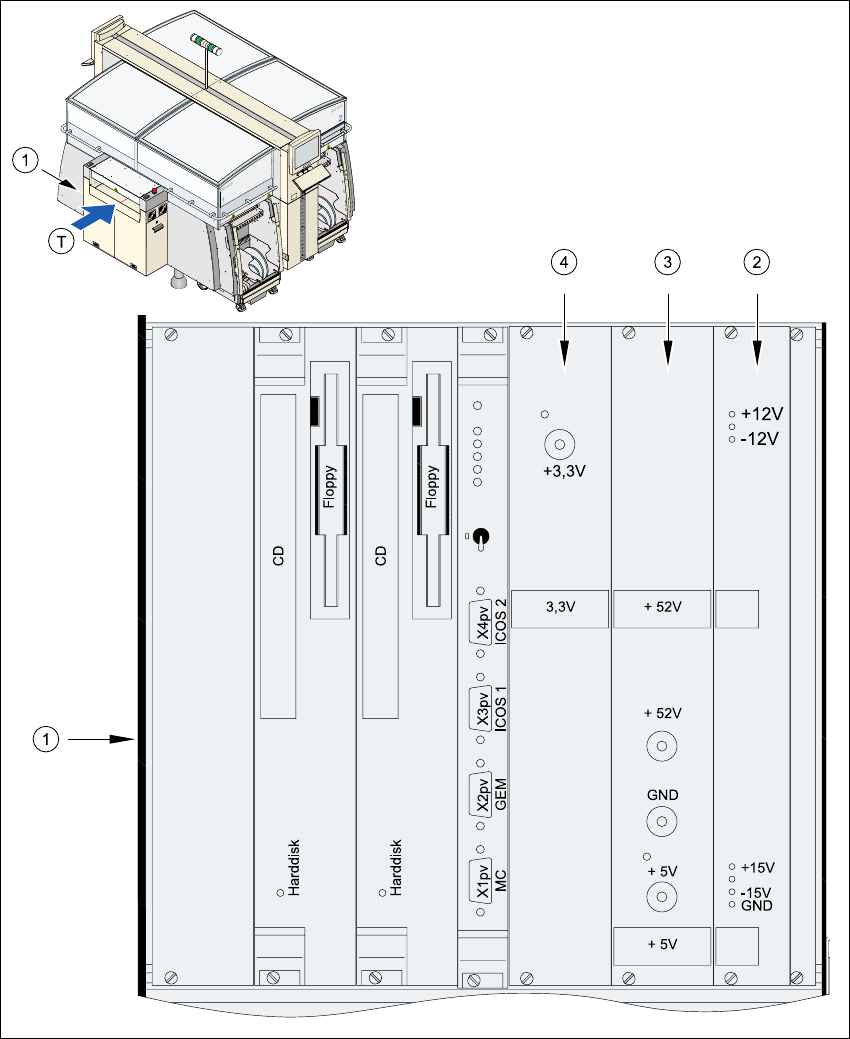

Obr. 2.9 - 3 Poloha jednotky po
č
íta
č
e
2
1 Modul počítače (horní díl)
2 Deska napájení ± 12 VDC/± 15 VDC
3 Deska napájení + 5 VDC/+ 52 VDC
4 Deska napájení + 3,3 VDC
(T)Směr transportu desky
2 Bezpečnost práce Návod k obsluze SIPLACE HF
2.9 Stav energie automatu po vypnutí hlavním vypínačem Verze software SR.504.xx Vydání 07/2003 CZ
74
2.9.1 Hlavní vypínač vypnut - automat připojen k síti
VÝSTRAHA
Při vypnutém hlavním vypínači je na následujících komponentech životu nebezpečné napětí:
–Připojovací svorky kabelu L1, L2 a L3 hlavního vypínače Q1 (viz obr. 2.9 - 4
)
– Servisní zásuvka X102 (viz obr. 2.9 - 4
)
– Jistící automat F1 pro servisní desku (viz obr. 2.9 - 4
)
– Sít'ový filtr Z1 (viz obr. 2.9 - 4
)
– Svorkovnice X100 pro připojení kabelu sít'ového napájení
– Barva všech drátů, které vedou proud i při vypnutém hlavním vypínači, je hnědá.
– Osová jednotka
Návod k obsluze SIPLACE HF 2 Bezpečnost práce
Verze software SR.504.xx Vydání 07/2003 CZ 2.9 Stav energie automatu po vypnutí hlavním vypínačem
75
2

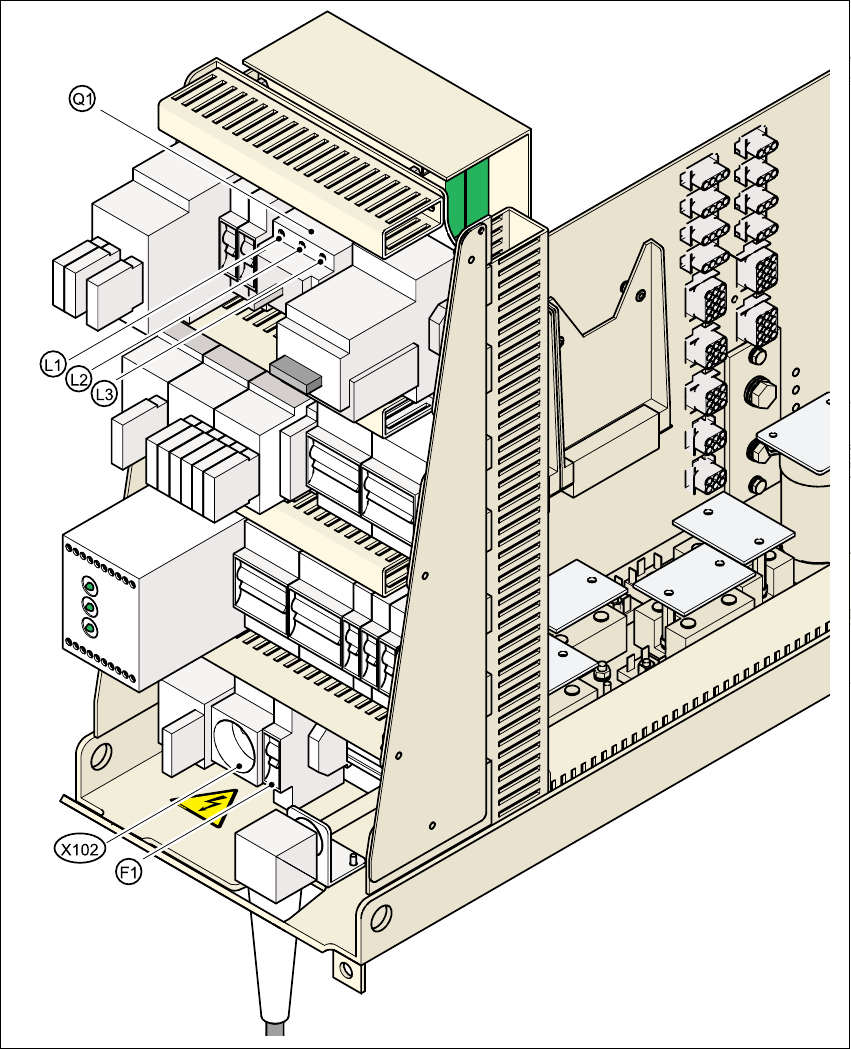

Obr. 2.9 - 4 Modul elektrického napájení, pohled zep
ř
edu
2
Q1 Hlavní vypínač
X102 Servisní zásuvka
F1 Pojistka servisní zásuvky
