Vysoká flexibilita a jistota výstroje jsou zárukou pro vysokou produktivitu osazovacího systému
SIPLACE HF. Minimální prostoje zvyšují stupeň využití a přináší nárůst produktivity.
3

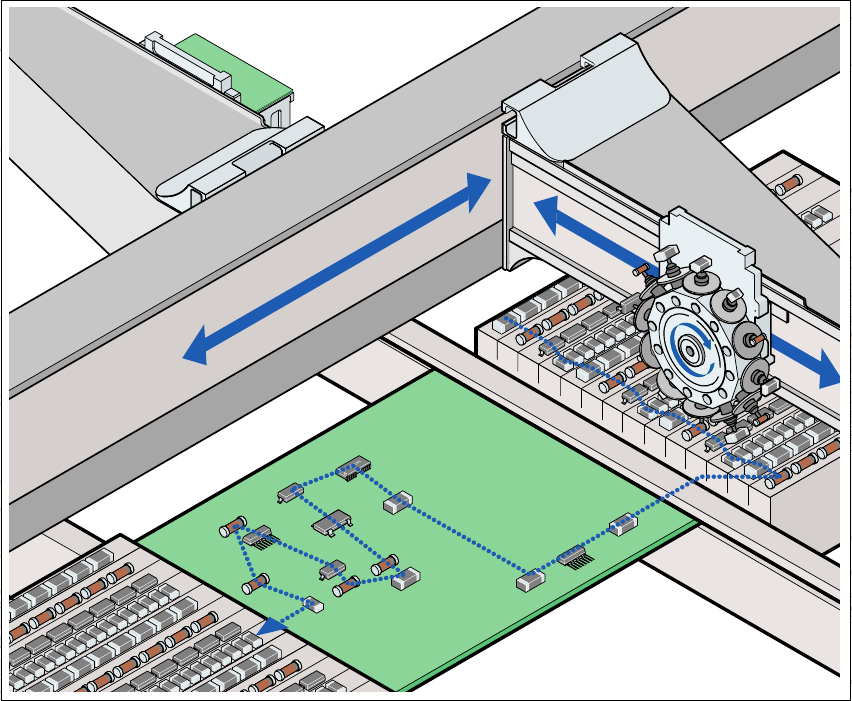

Obr. 3.1 - 2 Princip osazování podle procesu Collect&Place
3
Pro rozšíření funkcí automatu je nabízeno následující příslušenství:
–Přídavné vozíky součástek zvyšují stupeň využití automatu, protože jejich vystrojováním
(nabíjením) mimo automat lze redukovat časy potřebné pro vystrojování.
– Pomocí dvojitého transportu lze dále zvýšit vytížení stroje, protože se eliminují neproduktivní
časy transportu desek.
– Automatické měniče pipet zaručují rychlou a optimální konfiguraci pipet.
– Čtečky čárových kódů desek umožňují výrobkem řízenou změnu výroby.
– Čtečky čárových kódů desek zaručují optimální kontrolu výstroje a doplnění.
– Velké a citlivé součástky mohou být připravovány na tácech dvou připojitelných měničů Matrix-
Tray-Changer.
– Koncepce paralelního osazování byla realizována pomocí Productivity Lift. Mimoto lze takto
zlepšit i poměr mezi produktivními a neproduktivními časy.
3 Technická data Návod k obsluze SIPLACE HF
3.1 Popis stroje Verze software SR.504.xx Vydání 07/2003 CZ
88
3.1.2 Technická data
Typy osazovacích hlav Hlava SIPLACE TwinHead (TH)
6-ti segmentová hlava Collect&Place (C&P6)
12-ti segmentová hlava Collect&Place (C&P12)
Počet portálů 2
Osazovací výkon (Benchmark) C&P 12 / TH 17.000 KS/h
C&P 6 / TH 12.500 KS/h
TH / TH 7.000 KS/h
Spektrum součástek 0,3 x 0,6 mm² (0201) až 85 x 85 mm² / 125 x 10 mm²
Max. 200 x 125 mm²
Výška součástek C&P12: 6 mm
C&P6: 8,5 mm
TH: 25 mm (větší výšky poptejte)
21,7 mm, pokud je instalována kamera desek Multicolor (typ
18) 21
Přesnost osazování C&P12: ± 60 µm (4 σ) standard, ± 55 µm (4 σ) DCA kamera
C&P6: ± 60 µm (4 σ) standard, ± 55 µm (4 σ) DCA kamera
TH: ± 35 µm (4 σ) standard, ± 30 µm (4 σ) kamera
součástek, stacionární, P&P (typ 20) 8x8
Úhlová přesnost C&P12: ± 0,7° (4 σ)
C&P6: ± 0,3° (4 σ)
TH: ± 0,07° (4 σ)
Formáty desky
(délka x šířka)
Jednoduchý transport
50 x 50 mm² až 450 x 508 mm²
50 x 80 mm² až 610 x 508 mm² (na přání "Delší desky")
Dvojitý transport
50 x 50 mm² až 450 x 250 mm²
50 x 80 mm² až 610 x 250 mm² (na přání "Delší desky")
Dvojitý transport v módu jednoduchého transportu
50 x 50 mm² až 450 x 450 mm²
50 x 80 mm² až 610 x 450 mm² (na přání "Delší desky")
(na vyžádání)
Kapacita přípravy 180 stop, šířka 8 mm (60 S podavač, 3 x 8 mm)
120 stop, šířka 8 mm (60 S podavač, 2 x 8 mm )
60 stop, šířka 12 nebo 16 mm (60 S podavač, 12/16 mm )
40 stop, šířka 24 nebo 32 mm (40 S podavač, 24/32 mm )
28 stop, šířka 44 mm (28 S podavač, 44 mm)
24 stop, šířka 56 mm (24 S podavač, 56 mm )
20 stop, šířka 72 mm (20 S podavač, 72 mm )
16 stop, šířka 88 mm (16 S podavač, 88 mm )
Návod k obsluze SIPLACE HF 3 Technická data
Verze software SR.504.xx Vydání 07/2003 CZ 3.1 Popis stroje
89
3
3
Příprava součástek 4 vozíky součástek s držákem role pásu a integrovanými
odpadovými nádobami
15 parkovišt' stolů součástek šířka ŕ 30 mm nebo
až 2 měniče Matrix Tray Changer namísto vozíků součástek
Typy podavačů Pásy, Bulkcase, tyčové zásobníky, podavače OEM specifické
podle aplikace, podavače Surftape (8, 12, 16 mm), manuální
Tray
Přípoj tlakového vzduchu 0,5 - 1,0 MPa (5 - 10 bar),
asi 350 NL/min. (pro C&P 12/TH nebo C&P 6/TH)
Sít'ové napájení 3 x 204 VAC ± 5 %, 50/60 Hz, 3 x 32 A
3 x 230 VAC ± 5 %, 50/60 Hz, 3 x 32 A
3 x 380 VAC ± 5 %, 50/60 Hz, 3 x 16 A
3 x 400 VAC ± 5 %, 50/60 Hz, 3 x 16 A
3 x 415 VAC ± 5 %, 50/60 Hz, 3 x 16 A
Potřeba místa (délka x šířka)
Váha
2380 x 2515 mm² / 6,0 m²
2380 x 2614 mm² včetně monitoru
3800 kg (základní stroj)
4700 kg (plná výstroj s podavači)
