Návod k obsluze SIPLACE HF 3 Technická data
Verze software SR.504.xx Vydání 07/2003 CZ 3.3 Osazovací hlavy
93
Pokud objednáte osazovací systém SIPLACE HF, můžete si vybrat, zda má být na portál 1 insta-
lována 6-ti segmentová hlava Collect&Place, 12-ti segmentová hlava Collect&Place nebo hlava
SIPLACE TwinHead. Osazovací systém bude nakonfigurován podle Vaší objednávky a expedo-
ván.
Pro případ, že budete chtít měnit osazovací hlavu na místě, je k dispozici sada pro rekonfiguraci.
Tato sada obsahuje kromě osazovací hlavy i montážní díly, kabel atd.
Po výměně osazovací hlavy je třeba přizpůsobit software stanice a software SIPLACE Pro a sy-
stém je třeba nově kalibrovat. Školený technik k tomu potřebuje podle našich zkušeností asi osm
hodin.
Modularita hlav, tzn. přizpůsobení automatu požadavkům výroby pomocí výměny osazovacích
hlav, nabízí takovou výhodu, že je v každém okamžiku pro další automat k dispozici bez inve-
stičních nákladů jeden na Vaše požadavky adaptovaný osazovací systém.
3 Technická data Návod k obsluze SIPLACE HF
3.3 Osazovací hlavy Verze software SR.504.xx Vydání 07/2003 CZ
94
3.3.2 12-ti segmentová hlava Collect&Place pro vysokorychlostní osazování
3

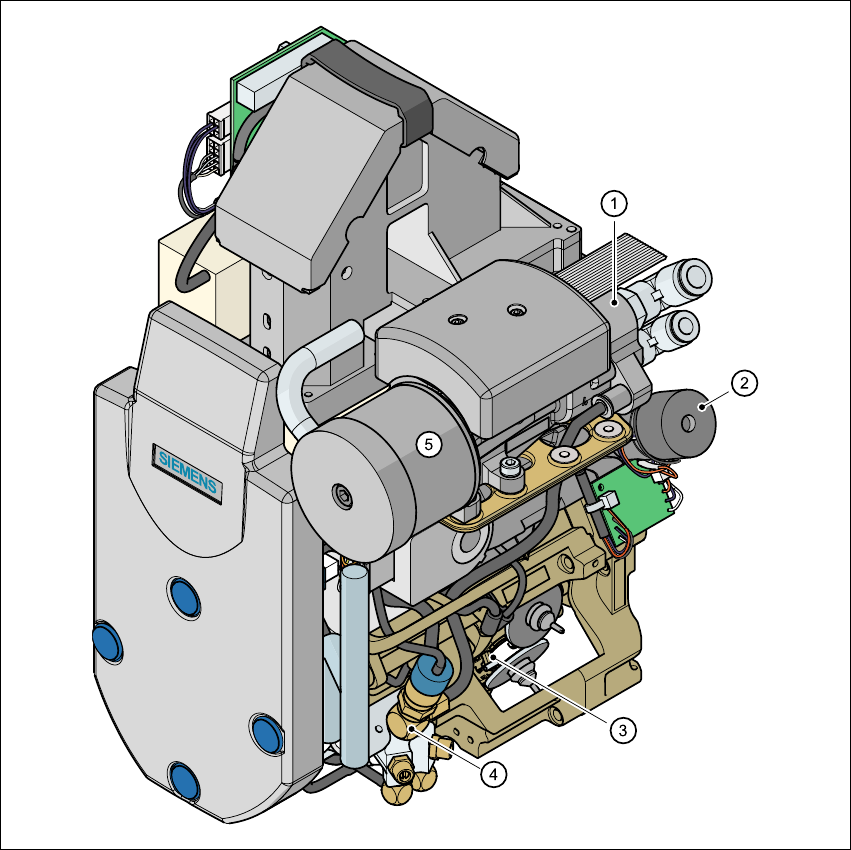

Obr. 3.3 - 2 12-ti segmentová hlava Collect&Place - funk
č
ní skupiny díl 1
3
1. Vývěva
2. Otočná stanice, osa DP
3. Hvězda s 12 pinolemi, osa DR
4. Ventil ofukovacího vzduchu
5. Zvukový tlumič
Návod k obsluze SIPLACE HF 3 Technická data
Verze software SR.504.xx Vydání 07/2003 CZ 3.3 Osazovací hlavy
95
3

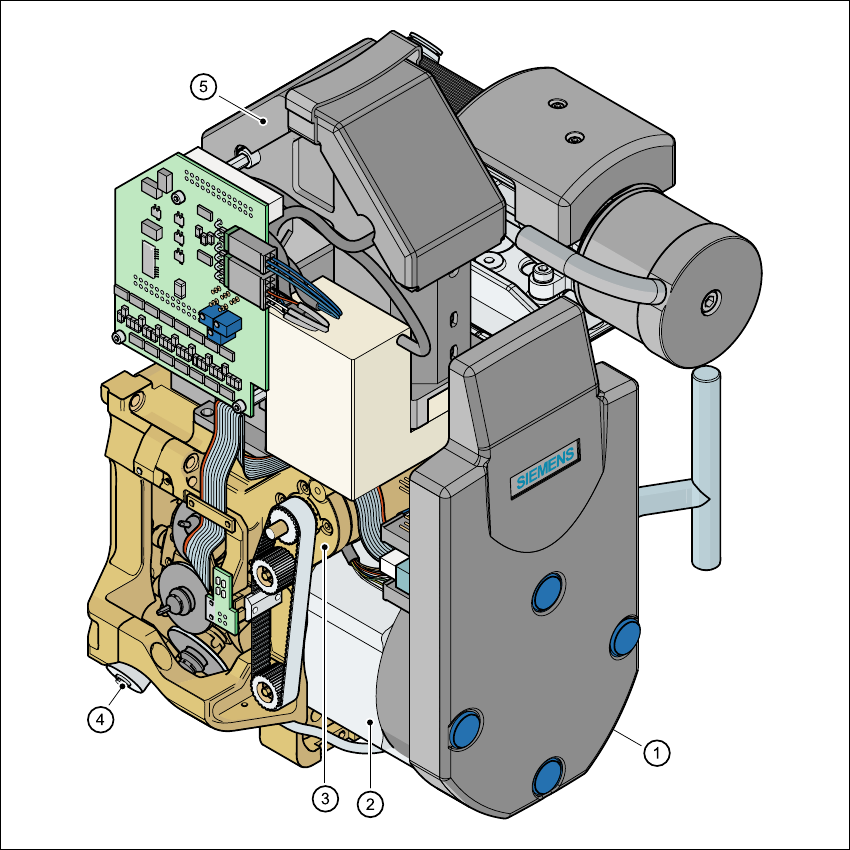

Obr. 3.3 - 3 12-ti segmentová hlava Collect&Place - funk
č
ní skupiny díl 2
3
1. Deska rozdělovače (pod krytem)
2. Pohon hvězdy- DR-motor
3. Motor osy Z
4. Pohon stavění ventilu
5. Kamera součástek 24 x 24
3.3.2.1 Popis
12-ti segmentová hlava Collect&Place pracuje na principu Collect&Place, tzn., že během jednoho
cyklu je z osazovací hlavy odebráno 12 součástek, na cestě do osazovací polohy se součástka
opticky centruje a natáčí do potřebné osazovací polohy. Potom součástku za pomoci ofukovacího
vzduchu osadí jemně a přesně na desku tištěných spojů. Oproti klasickým "Chipshootern" rotuje
