3.6 悬臂系统
3.6.1 悬臂位置
3

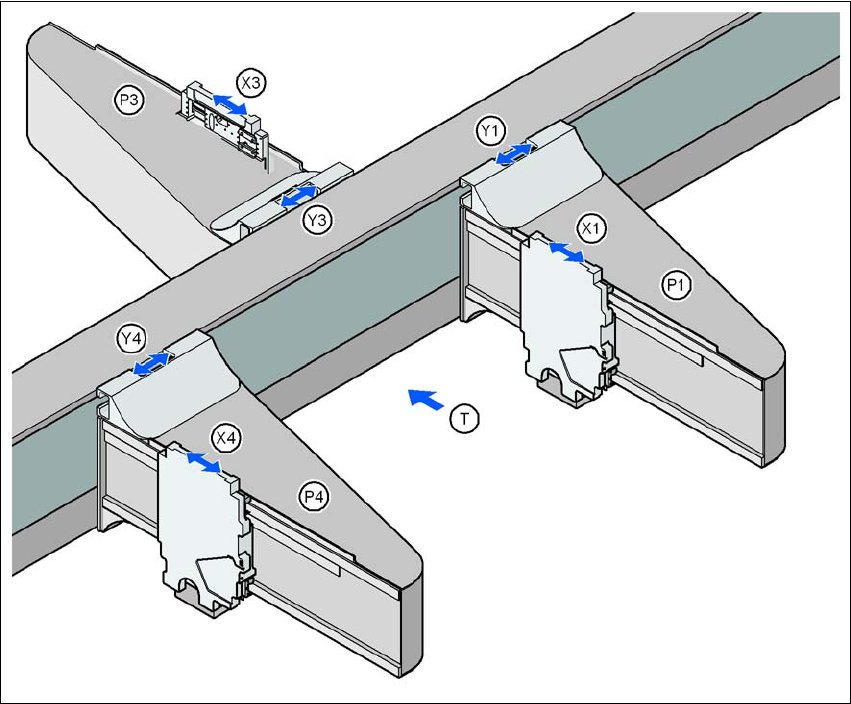

图
3.6 - 1
悬臂位置
G1 悬臂 1
X1 X 轴，悬臂 1
Y1 Y 轴，悬臂 1
G3 悬臂 3
X3 X 轴，悬臂 3
Y3 Y 轴，悬臂 3
G4 悬臂 4
X4 X 轴，悬臂 4
Y4 Y 轴，悬臂 4
(T) PCB 的传送方向
贴片区 2
贴片区 1
用户手册 SIPLACE D3 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.6 悬臂系统
119
3.6.2 X 轴的结构
3
图

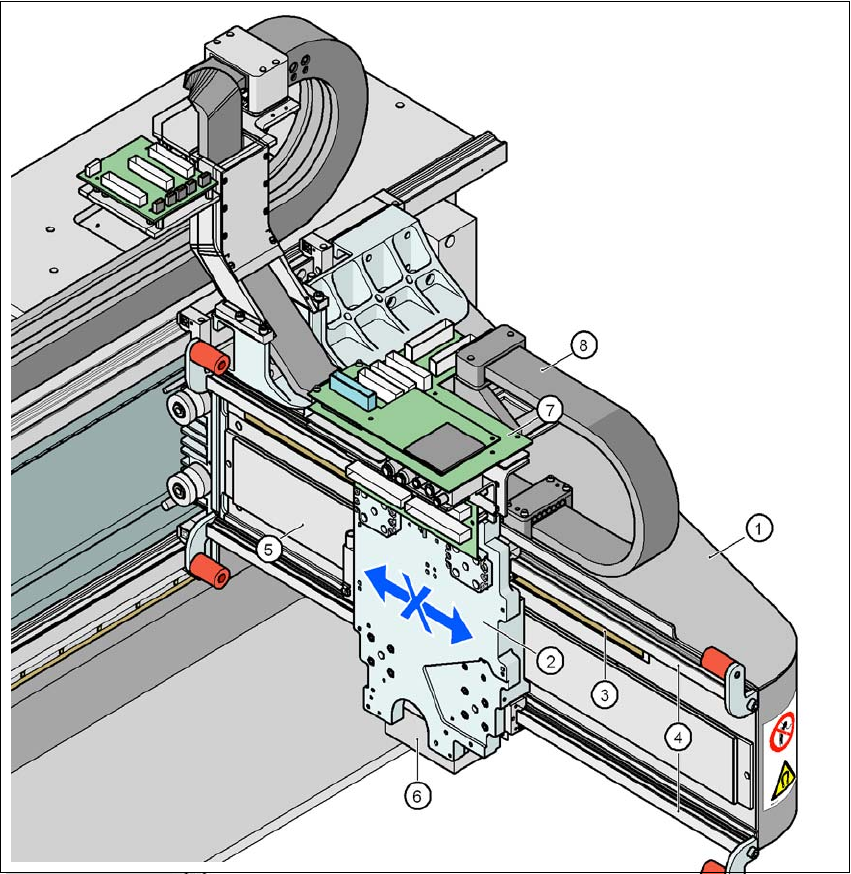

3.6 - 2 X
轴的结构
(1) 悬臂
(2) 带有 X 轴线性马达的贴片头座 （初级部分）
(3) 线性距离测量系统
(4) 导向系统
(5) 永磁体 （X 轴线性马达的次要部分）
(6) 副悬臂照相机
(7) 贴片头控制板
(8) 电缆和软管支架
3 贴片机的技术数据 SIPLACE D3 用户手册
3.6 悬臂系统 源自软件版本 SR.605.xx 07/2008 英文版
120
X
轴
主要由以下主要组件构成：
–悬臂（图3.6 - 2
中的 1，第 119 页）
–带有 X 轴线性马达的贴片头座 （初级部分）（图 3.6 - 2
中的 2，第 119 页）
– 线性距离测量系统 （图 3.6 - 2
中的 3，第 119 页）
– 导向系统 （图 3.6 - 2
中的 4，第 119 页）
–永磁体（X 轴线性马达的次要部分）（图 3.6 - 2
中的 5，第 119 页）
– 电缆和软管支架 （图 3.6 - 2
中的 8，第 119 页）
3
贴片头座
(2) 装有下列元件：
– 副悬臂照相机 （用于 PCB 视像组件的 PCB 照相机）（图 3.6 - 2
中的 6，第 119 页）
– 贴片头控制板组 （图 3.6 - 2
中的 7，第 119 页）
– 测量系统的测量头
– 收集贴片头或 SIPLACE 双贴片头
悬臂 （图 3.6 - 2
中的 1，第 119 页）由碳纤化合物材料制成，这种材料使组件非常轻而且坚固。
X 轴由线性马达驱动。驱动装置的次要部分由永磁体构成，安装在悬臂上。主要部分用螺钉固定
在贴片头座上。贴片头支座可放置所有类型的贴片头 - SIPLACE 贴片机另一台非常灵活的指示
器。
3.6.3 X 轴的技术数据
3
驱动装置 直接，线性马达
最大速度
2.5 m/sec.
移动行程
480 mm
距离测量系统 金属线性光栅尺
光栅尺长度
520 mm
分辨率
1 μm
