用户手册 SIPLACE D3 3 贴片机的技术数据 源自软件版本 SR.605.xx 07/2008 英文版 3.10 料车 173 3.10.8 3 x 8 mm S 供料器组件中层料盘的料盘固定器 部件号 001 19643-xx 用于料盘固定器的适配板 部件号 00141204-xx 料盘固定器， 3 x 8 mm 供料器组件， V2 3x8 mm S 供料器组件将元件运送到三个供料器料 槽上的拾取位置。两个外料槽的料盘位于 料…
3 贴片机的技术数据 SIPLACE D3 用户手册
3.10 料车 源自软件版本 SR.605.xx 07/2008 英文版
172
3
图
3.10 - 6

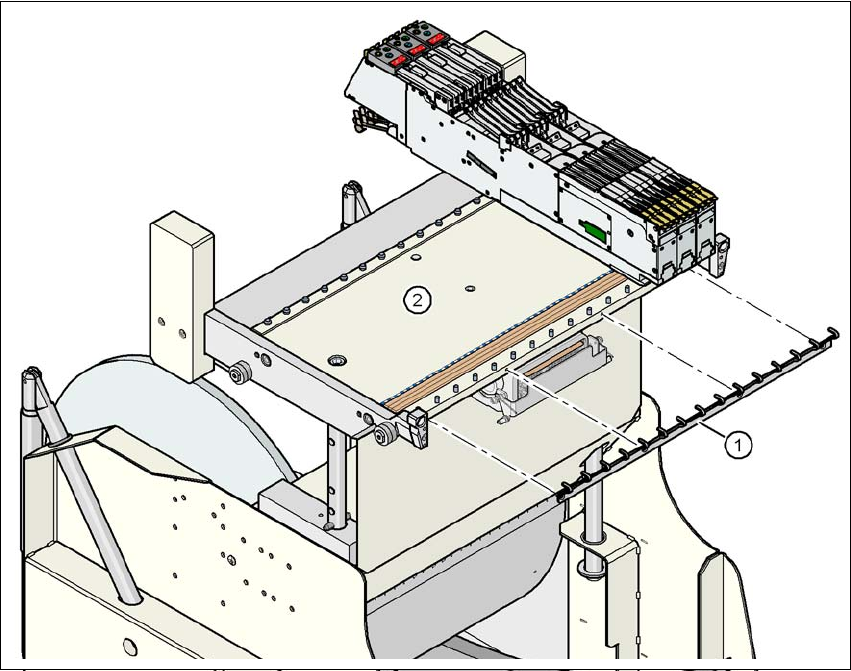

散料盒式供料器组件压缩空气供给
(1) 元件料台上的密封插头
(2) 元件料台
(3) 散料盒式供料器组件压缩空气供给
(4) 螺钉 DIN 912， M8x20
(5) 保持夹
用户手册 SIPLACE D3 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.10 料车
173
3.10.8 3 x 8 mm S 供料器组件中层料盘的料盘固定器
部件号 00119643-xx 用于料盘固定器的适配板
部件号 00141204-xx 料盘固定器， 3 x 8 mm 供料器组件， V2
3x8 mm S 供料器组件将元件运送到三个供料器料槽上的拾取位置。两个外料槽的料盘位于料带
容器分隔板之间。中层料盘位于两个外部料槽的料盘上。
因此，对于中层料盘，您还需要：
– 1 个用于盛放料盘固定器的适配板 （图 3.10 - 7
中的 1） ,
– 每两个供料器组件 1 个料盘固定器 （图 3.10 - 7
中的 2）和
– 1 个用于料盘固定器的短惰轮 （图 3.10 - 7
中的 3），位于元件供料器料台的料位 1。
适配板通过 4 个凹槽头螺丝固定在料车内，料盘固定器插入适配板的方形开口中。
3
图

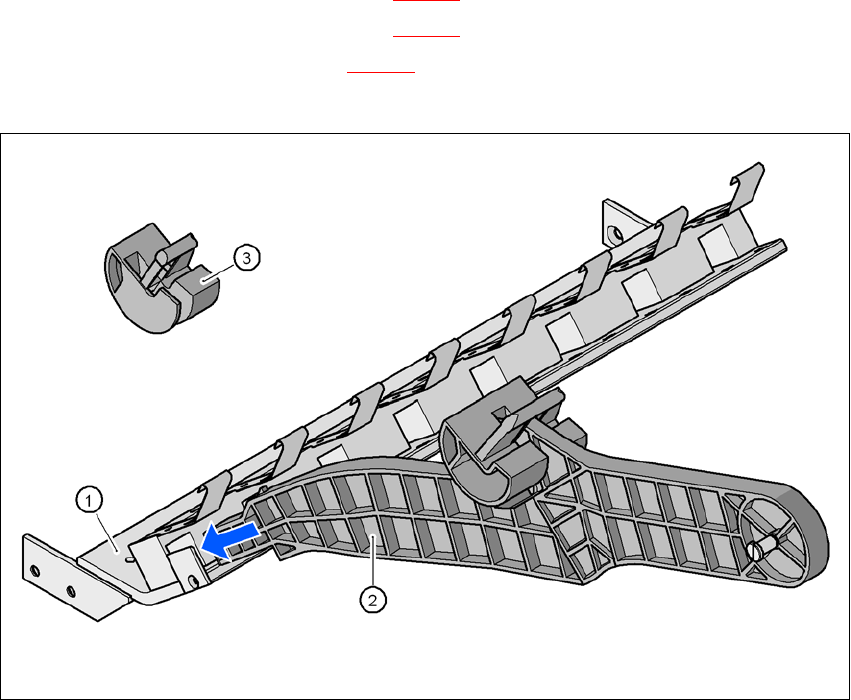

3.10 - 7
用于
3x8 mm
供料器组件中层料盘的料盘固定器
(1) 适配板
(2) 料盘固定器
(3) 短惰轮
3 贴片机的技术数据 SIPLACE D3 用户手册
3.10 料车 源自软件版本 SR.605.xx 07/2008 英文版
174
3.10.9 供料器组件固定装置
部件号 00119623-xx 供料器组件固定装置， SIPLACE HF/X/D3
供料器组件固定装置是一种附加的机械锁定设备。有时，它会阻止供料器组件移到元件料台上，
并因此而防止与贴片头相撞的危险发生。
供料器组件固定装置通过螺钉，固定在元件料台的前面板上。夹爪将供料器组件支脚固定住。对
于每个料车，都需要一个供料器组件固定装置。
3
图
3.10 - 8
供料器组件固定装置
3
(1) 供料器组件固定装置
(2) 元件料台
