4 安装和试运行 SIPLACE D3 用户手册 4.2 安装位置的基础设施 源自软件版本 SR.605.xx 07/2008 英文版 188 4.2.3 主电源 4 图 4.2 - 2 贴片机上电源的位置 4 (1) 锁定 (2) 保护主电源开关， 防止再次打开电源 (3) 盖子
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.2 安装位置的基础设施
187
4.2.2.2 贴片机上的压缩空气连接
4

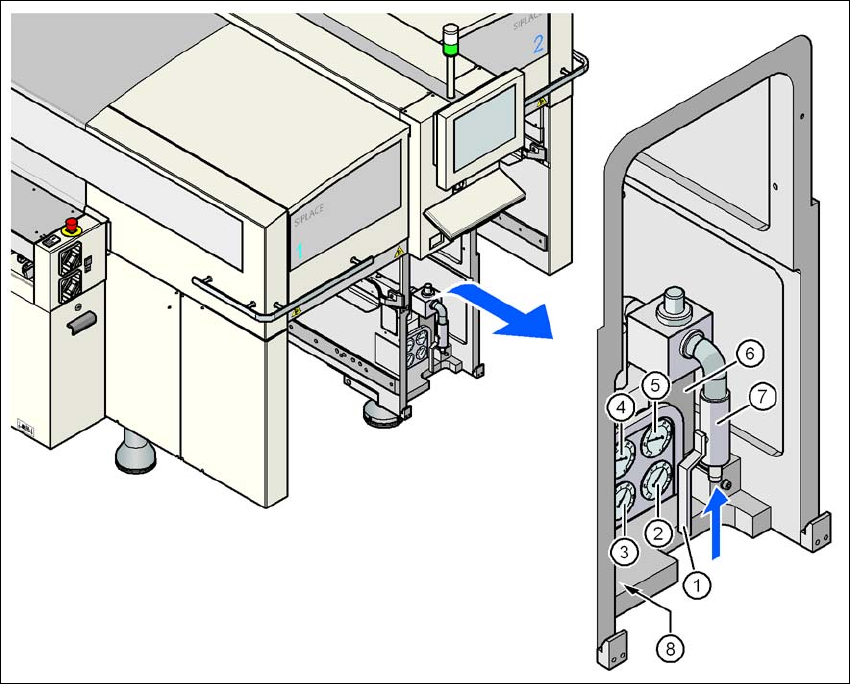

图
4.2 - 1
压缩空气线路连接
(1) "OPEN （打开） " 位置上的截止阀
(2) 贴片机元件供给压力的压力计
所需压力：0.5 ± 0.025 MPa， 5 ± 0.25 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(3) 悬臂分布器供给压力的压力计
所需压力：0.46 ± 0.01 MPa， 4.6 ± 0.1 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(4) 散料盒式供料器组件供给压力的压力计
所需压力：0.25 ± 0.05 MPa， 2.5 ± 0.5 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(5) 输入压力的压力计
所需压力：0.5 -1.0 Mpa， 5 - 10 bar （显示范围：0 -1.0 MPa， 0 -10 bar)
(6) 压缩空气过滤器
(7) 压缩空气连接
(8) 固定气动印制电路板的六角套筒螺丝
4 安装和试运行 SIPLACE D3 用户手册
4.2 安装位置的基础设施 源自软件版本 SR.605.xx 07/2008 英文版
188
4.2.3 主电源
4

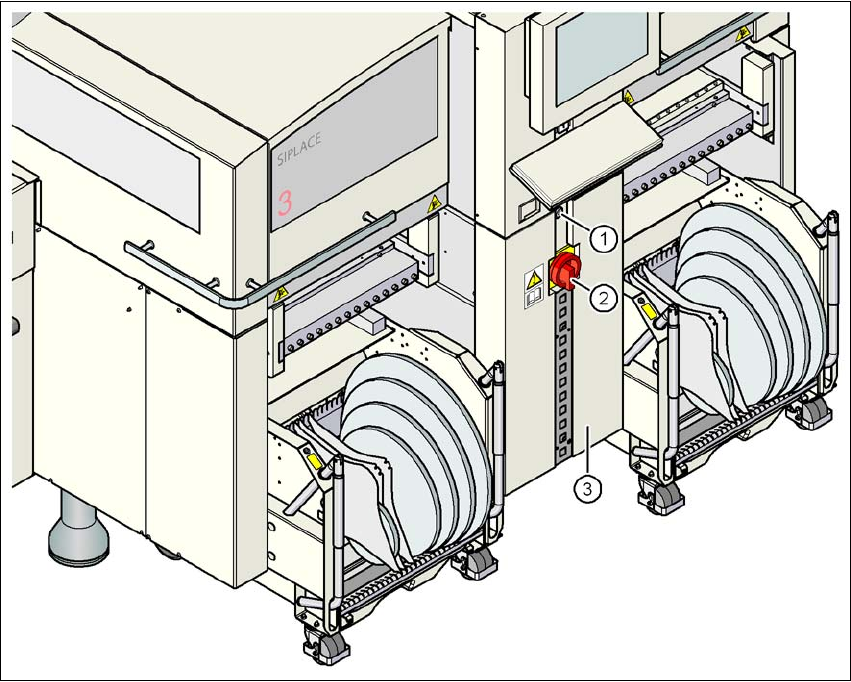

图
4.2 - 2
贴片机上电源的位置
4
(1) 锁定
(2) 保护主电源开关，防止再次打开电源
(3) 盖子
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.2 安装位置的基础设施
189
4.2.3.1 危险说明
警告
贴片机使用交流 3 x 200 V，交流 3 x 208 V，交流 3 x 230 V，交流 3x380V，交流 3x400V，
或交流 3x415V ± 5%， 50/60 Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电
压 - 即使关闭了主电源开关以后，也是如此。因此，贴片机使用不当会导致死亡或严重的伤害或
设备的重大损坏。 4
→ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60 204，第 1 部分）。
→ 只有经过培训的合格人员才能够拆除电源单元上的盖子，并将贴片机与电源连接。
4
4
4.2.3.2 检查主电源
检查主电源是否符合规定的贴片机规格 （见第 99 页第 3.2 节中的表格）。
请注意： 4
《客户场地 SMD 系统网络配置 （电气和压缩空气）》一文中的 00191409-xx 部分就如何才能符
合规定的规格做了介绍。
请注意： 4
由于技术原因，电源供应出现负荷峰值。如果必要的话，请与电力公司联系以弄清楚主要阻抗问
题。
4
4
4
4.2.3.3 电源电缆 - 规格
以下规格适用于电源电缆：
交流 3 x 380 V / 交流 3 x 400 V / 交流 3 x 415 V， 5 x 6 mm²
交流 3 x 200 V / 交流 3 x 208 V / 交流 3 x 230 V， 5 x 6 mm²
电源线的颜色编码取决于使用贴片系统的国家的规定。
