4 安装和试运行 SIPLACE D3 用户手册 4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版 216 → 卸下输出传 送导轨 （图 4.3 - 12 中的 1 ，第 215 页）上的电缆盖 （图 4.3 - 12 中的 3 和 5 ， 第 215 页） 。 → 小心地将轨 道 （图 4.3 - 12 中的 1 ，第 215 页）靠在处理传送导轨上的轨道 （图 4.3 - 12 中 的 2 ，第 215 …
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
215
4.3.9 安装输入传送导轨
4.3.9.1 工具
– 六角钥匙， DIN 911，套
– 十字螺钉刀，尺寸 1
4.3.9.2 组件
4

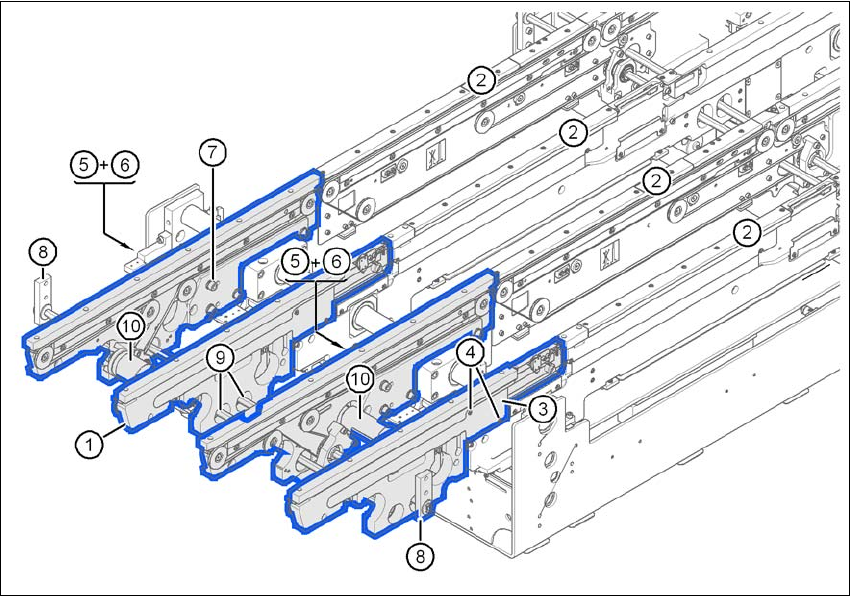

图
4.3 - 12
输入传送导轨
-
双传送导轨
(1) 轨道，输入传送导轨
(2) 轨道，处理传送导轨 1
(3) 电缆盖 20 x 200
(4) 每个电缆盖需要 2 个埋头螺钉， ISO 7046， M3x6
(5) 电缆盖 20 x 310
(6) 每个电缆盖需要 1 个凹槽帽螺钉 DIN 912， M3x5
(7) 每个轨道需要 4 个凹槽帽螺钉 DIN 912， M6x16 和垫圈
(8) 六角轴导板
(9) 六角轴 （单传送导轨：1，双传送导轨：2）
(10) 驱动装置
4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
216
→ 卸下输出传送导轨 （图 4.3 - 12
中的 1，第 215 页）上的电缆盖 （图 4.3 - 12 中的 3 和 5，
第 215
页）。
→ 小心地将轨道 （图 4.3 - 12
中的 1，第 215 页）靠在处理传送导轨上的轨道 （图 4.3 - 12 中
的 2，第 215
页）上。
注意 4
不要切断任何光障传感器或驱动马达电缆。
→ 固定每个面板时，使用 4 个凹槽帽螺钉 M6x16 和相关的垫圈 （图 4.3 - 12
中的 7，第 215
页）。
→ 将电源电缆连接到光障传感器和驱动马达电缆。
→ 将电缆盖固定在位 （图 4.3 - 12
中的 3 和 5，第 215 页）。
→ 将六角轴 （图 4.3 - 12
中的 9，第 215 页）导入驱动装置 （图 4.3 - 12 中的 10，第 215
页）。
→ 确保六角轴导板 （图 4.3 - 12
中的 8，第 215 页）始终指向驱动装置 （图 4.3 - 12 中的 10，
第 215
页）所安装到的传送导轨侧壁。
