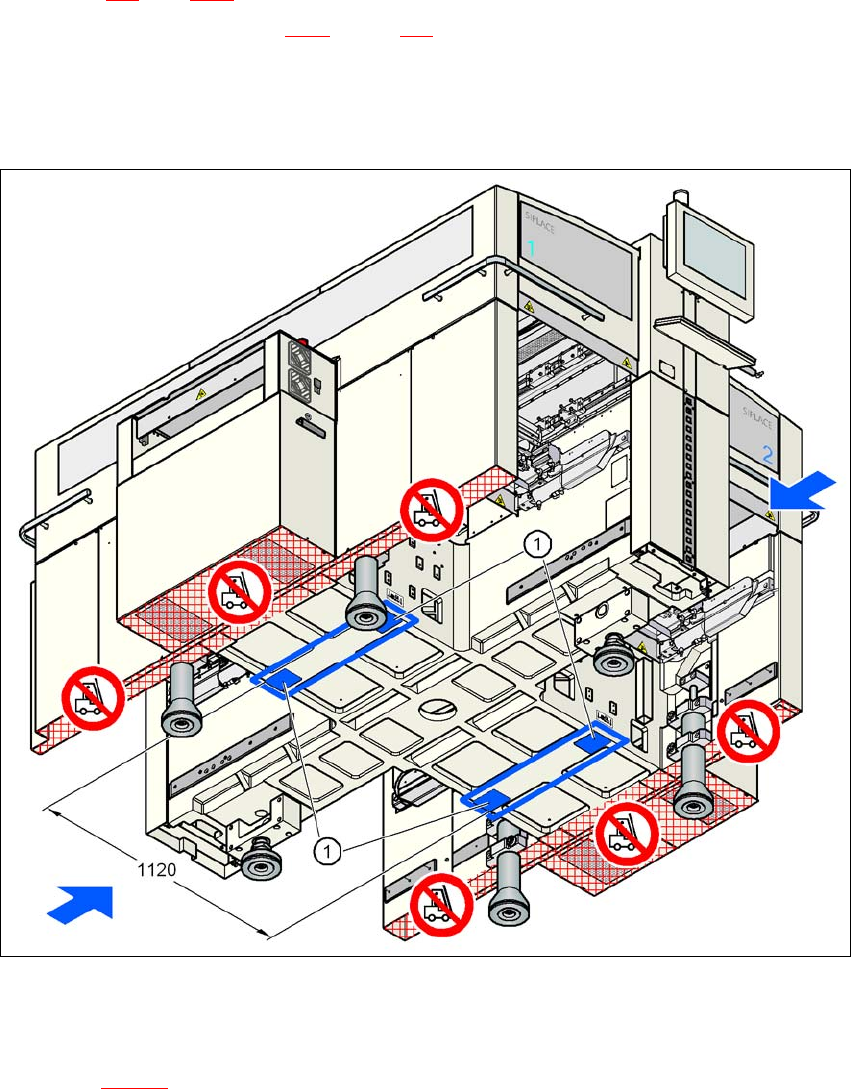

4 安装和试运行 SIPLACE D3 用户手册 4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版 240 4.3.17 将贴片机集成到生产线上 →注 意 第 195 页第 4.3.2 节的警告说明。 → 有关工具和 设备清单，见第 4.3.3 节，第 196 页。 4.3.17.1 叉车定位 4 图 4.3 - 28 接触表面 - 垂直于 PCB 传送方向的叉子 (1) 叉车叉子的接触表 面 → 使叉车垂直…
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
239

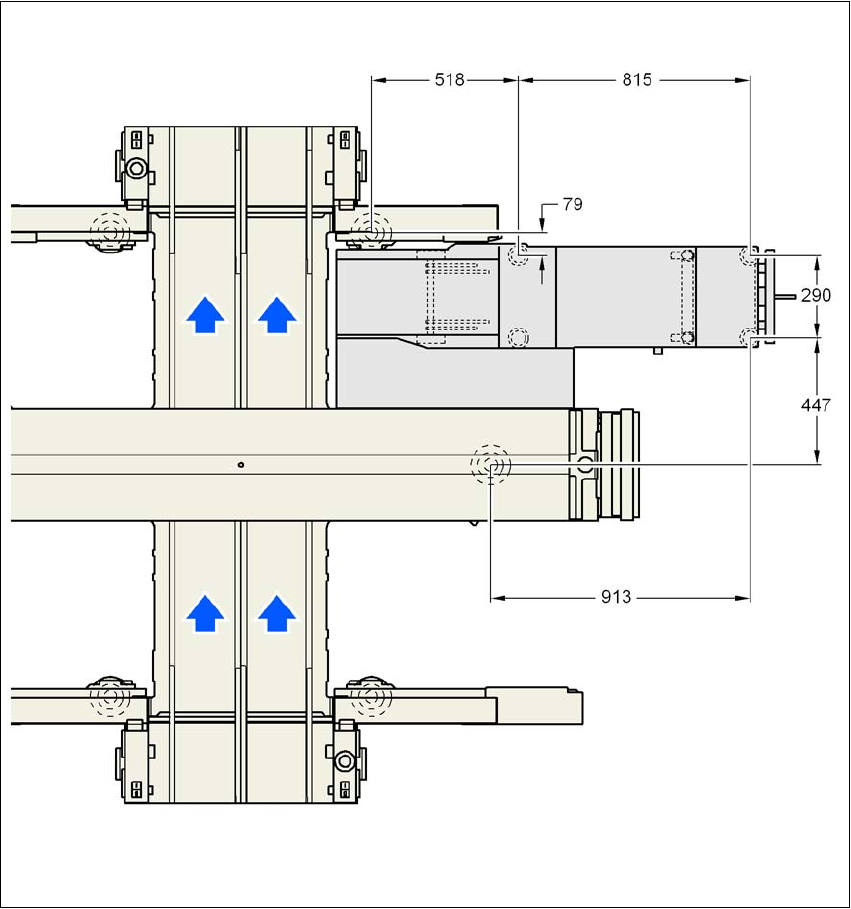

4.3.16.6 贴片机和 WPC 的贴片机支脚间隙
4
4
4
4
图
4.3 - 27
贴片机和
WPC
的贴片机支脚间隙
(mm)
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
241
警告 4
抬升贴片机之前，必须注意以下几点，以免贴片机受损，无法修复：
– 叉子的间距必须在 800 到 900 mm 之间。叉车的插入表面，见图 4.3 - 28
。接触表面之间的
最大距离为 1120 mm。不要加大叉子的间距，否则贴片机抬起时，会偏向机架的侧面，导致
贴片机机架变形。
→ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样
可以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
4.3.17.2 运输贴片机时的注意事项
警告 4
运输贴片机时，确保所有的支脚已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机机架上的支脚固定装置。
