5 操作人员的任务 SIPLAC E D3 用户手册 5.10 装卸料车 源自软件版本 SR.605.xx 07/2008 英文版 278 更换料车的安全原则是，操作员在 装卸料车时，须按下贴片机输入侧或 输出侧的按钮 （图 5.10 - 1 中的 1 、 2 、 3 或 4 ，第 277 页） 。 这 样可以确保操作员在装载料车时， 始终站在贴片机的侧面。 此外，只有在保护罩关闭的情况下 ，才能装载料车。 5.10.2 卸载料车 → …
用户手册 SIPLACE D3 5 操作人员的任务
源自软件版本 SR.605.xx 07/2008 英文版 5.10 装卸料车
277
5.10 装卸料车
5.10.1 装卸料车的安全说明
警告
为防止意外 （挤压危险），料车的装卸必须由一个人完成。
5

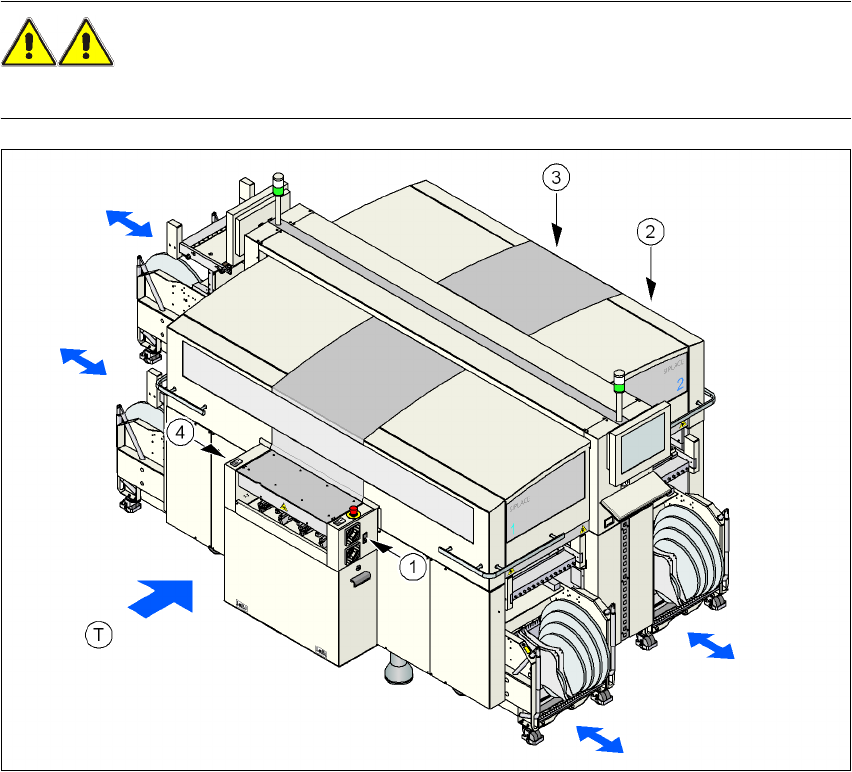

图
5.10 - 1
料车装卸按钮
(1) 料车装卸按钮，位置 1
(2) 料车装卸按钮，位置 2
(3) 料车装卸按钮，位置 3
(4) 料车装卸按钮，位置 4
(T) PCB 的传送方向
5 操作人员的任务 SIPLACE D3 用户手册
5.10 装卸料车 源自软件版本 SR.605.xx 07/2008 英文版
278
更换料车的安全原则是，操作员在装卸料车时，须按下贴片机输入侧或输出侧的按钮 （图 5.10 -
1 中的 1、2、3 或 4，第 277 页）。这样可以确保操作员在装载料车时，始终站在贴片机的侧面。
此外，只有在保护罩关闭的情况下，才能装载料车。
5.10.2 卸载料车
→ 按下贴片机输入或输出侧上的相应按钮 （图 5.10 - 1 中的 1、 2、 3 或 4，第 277 页）直到料
车完全卸载。

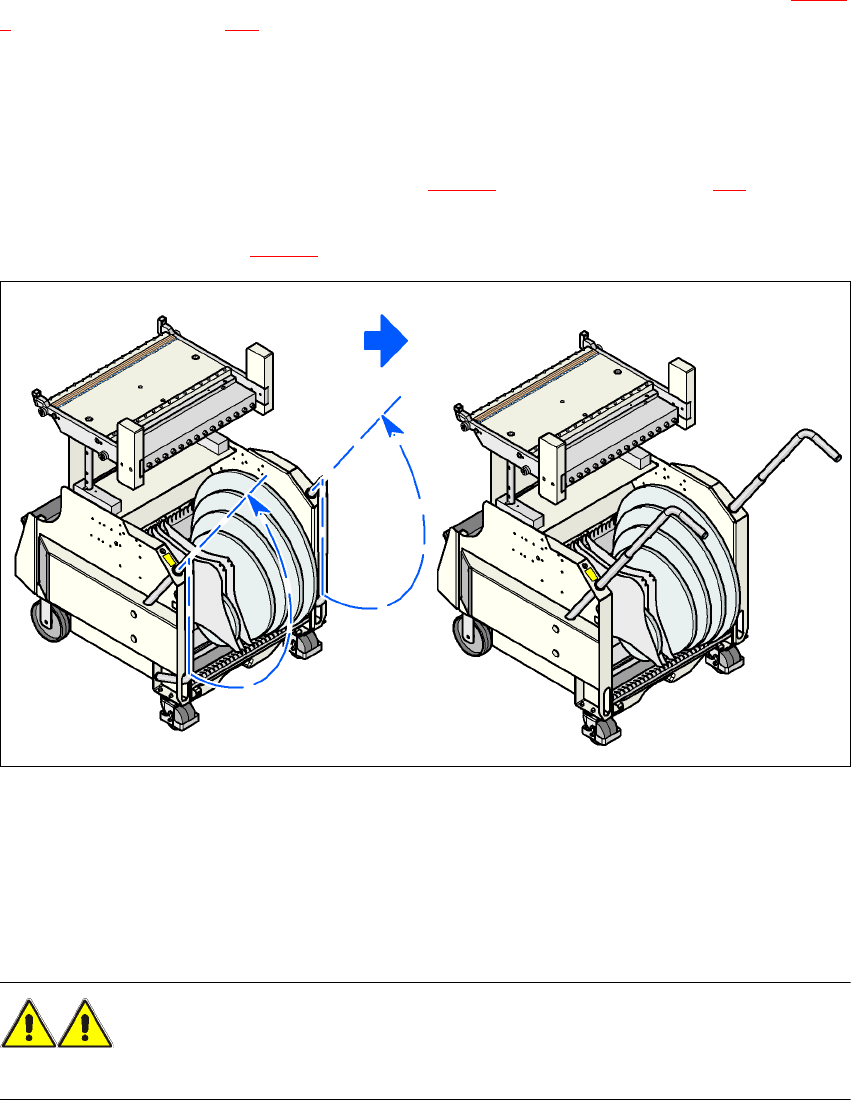

→ 向上转动两个手柄 （图 5.10 - 2
中的 1）。
5
图
5.10 - 2
料车
-
向上转动手柄推入
5
→ 两手握住手柄，将料车拉出贴片机。
5.10.3 移动料车的安全说明
警告
为防止发生意外，移动料车时，必须始终遵守以下规则。
用户手册 SIPLACE D3 5 操作人员的任务
源自软件版本 SR.605.xx 07/2008 英文版 5.10 装卸料车
279
→ 移动料车时，始终双手握住手柄。
→ 记住，满载元件供料器的料车倾斜 20° 或更大的角度时，会发生侧翻或前倾。
→ 确保料车移动的表面坡度极小。
→ 小心，不要撞上障碍物。料车的速度如果过快，会前倾。
5.10.4 装载料车
请注意
装载料车前，将 S 供料器组件前部的元件料带长度缩短至约 1 厘米。
注意
检查贴片头是否在料车的外侧。
→ 小心地将料车完全推入贴片机，直至挡杆处。
请注意
关闭保护罩，因为只有在保护罩关闭的情况下，才能装载料车。
→ 按下贴片机输入或输出侧上的相应按钮 （图 5.10 - 1
中的 1、 2、 3 或 4，第 277 页）直到料
车完全装载。
→ 使用两个手柄向上推动光栅盘 （图 5.10 - 3
中的 1，第 280 页），然后向下转动手柄 （图
5.10 - 3 中的 2，第 280 页）。
