用户手册 SIPLACE D3 6 贴片机扩展部件 源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器 289 6.1.2 6 段位器收集贴片头吸嘴交换器 部件号 001 19662-xx 吸嘴交换器， HF/X/D3 ， 6 段位器收集贴片头 6 图 6.1 - 7 6 段位器收集贴片头吸嘴交换器 6.1.2.1 说明 该吸嘴交换器可容纳 6 个吸嘴盘， 每个盘有 6 个吸嘴库。目前，吸嘴盘分两 种： 8xx…
6 贴片机扩展部件 SIPLACE D3 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
288
6.1.1.8 12 段位器收集贴片头上 "2 排 " 吸嘴交换器
部件号 00119663-xx 吸嘴交换器 2， HF/X/D3， 12 段位器收集贴片头
"2 排 " 吸嘴交换器可安装在以下位置：
位置 1、 3 和 4 （见图 6.1 - 2
，第 283 页）
改型套件除吸嘴交换器外，还包括装配套件和带抛料仓的吸嘴移走装置。
6

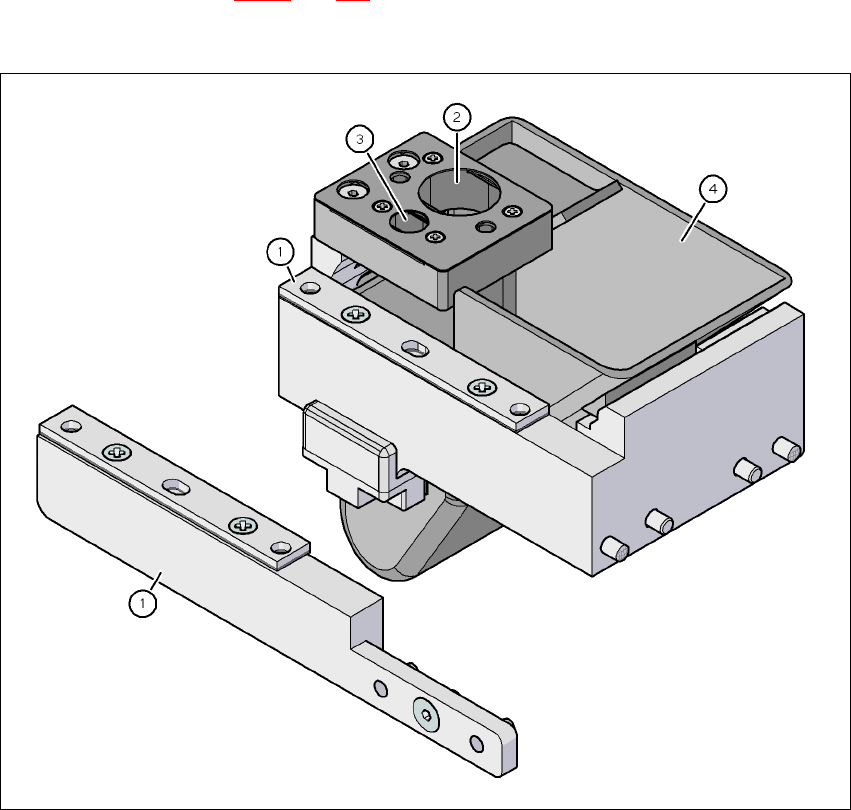

图
6.1 - 6 "2
排
"
吸嘴交换器的装配套件
(1) "2 排 " 吸嘴交换器的装配套件
(2) 8xx 吸嘴移走装置
(3) 9xx 吸嘴移走装置
(4) 抛料仓
用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
289
6.1.2 6 段位器收集贴片头吸嘴交换器
部件号 00119662-xx 吸嘴交换器， HF/X/D3， 6 段位器收集贴片头
6

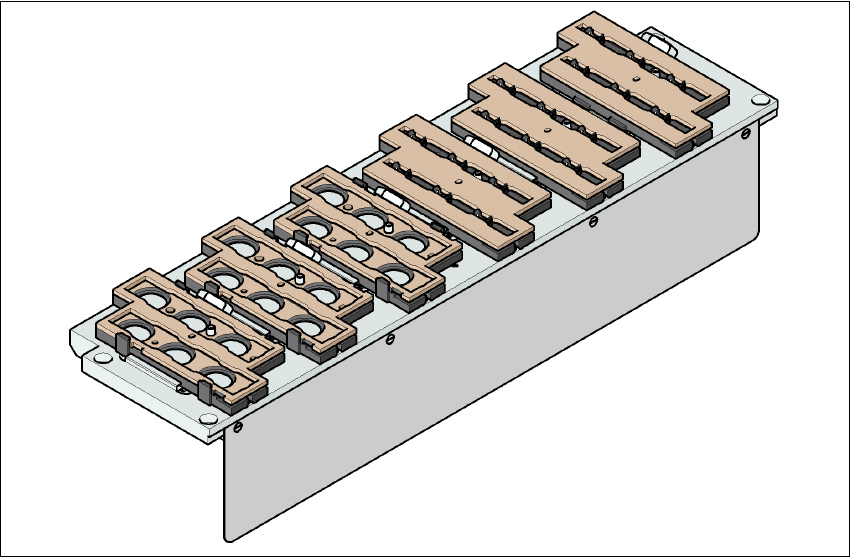

图
6.1 - 7 6
段位器收集贴片头吸嘴交换器
6.1.2.1 说明
该吸嘴交换器可容纳 6 个吸嘴盘，每个盘有 6 个吸嘴库。目前，吸嘴盘分两种：8xx 吸嘴吸嘴盘
和 9xx 吸嘴吸嘴盘。吸嘴盘置于一个公共的支承面上。每个吸嘴盘利用两个平行销对中，并用夹
子固定在位。
6 贴片机扩展部件 SIPLACE D3 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
290
6.1.2.2 技术数据
6
6 段位器收集贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
448 x 122.5 x 97.7 mm³
吸嘴库的数目
6
吸嘴类型
8xx, 9xx
吸嘴更换时间 每个吸嘴大约 2s
缩空气连接
0.48 MPa (4.8 bar)
