6 贴片机扩展部件 SIPLAC E D3 用户手册 6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版 296 6.1.2.8 6 段位器收集贴片头上 "2 排 " 吸嘴交换器 部件号 001 1966 4-xx 吸嘴交换器 2 ， HF/X/D3 ， 6 段位器收集贴片头 "2 排 " 吸嘴交换 器可安装在以下位置： 位置 1 、 3 和 4 （见图 6.1 - 8 …
用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
295
→ 压下吸嘴盘使其平放在支架上，然后松开弹簧卡子。弹簧卡子必须锁定就位。
6.1.2.7 位置检测
吸嘴交换器的每个吸嘴盘上有一个定位基准点，用于位置检测。
6

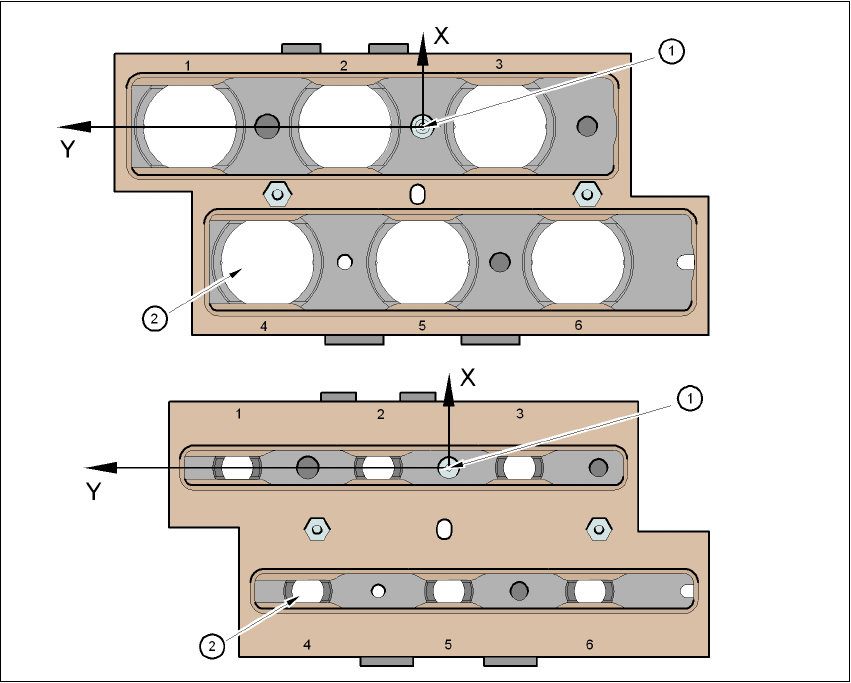

图
6.1 - 11
吸嘴交换器
-
位置检测
(1) 定位基准点
(2) 吸嘴在吸嘴盘中相对于定位基准点的位置
6 贴片机扩展部件 SIPLACE D3 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
296
6.1.2.8 6 段位器收集贴片头上 "2 排 " 吸嘴交换器
部件号 00119664-xx 吸嘴交换器 2， HF/X/D3， 6 段位器收集贴片头
"2 排 " 吸嘴交换器可安装在以下位置：
位置 1、 3 和 4 （见图 6.1 - 8
，第 291 页）
改型套件除吸嘴交换器外，还包括装配套件和带抛料仓的吸嘴移走装置。
6

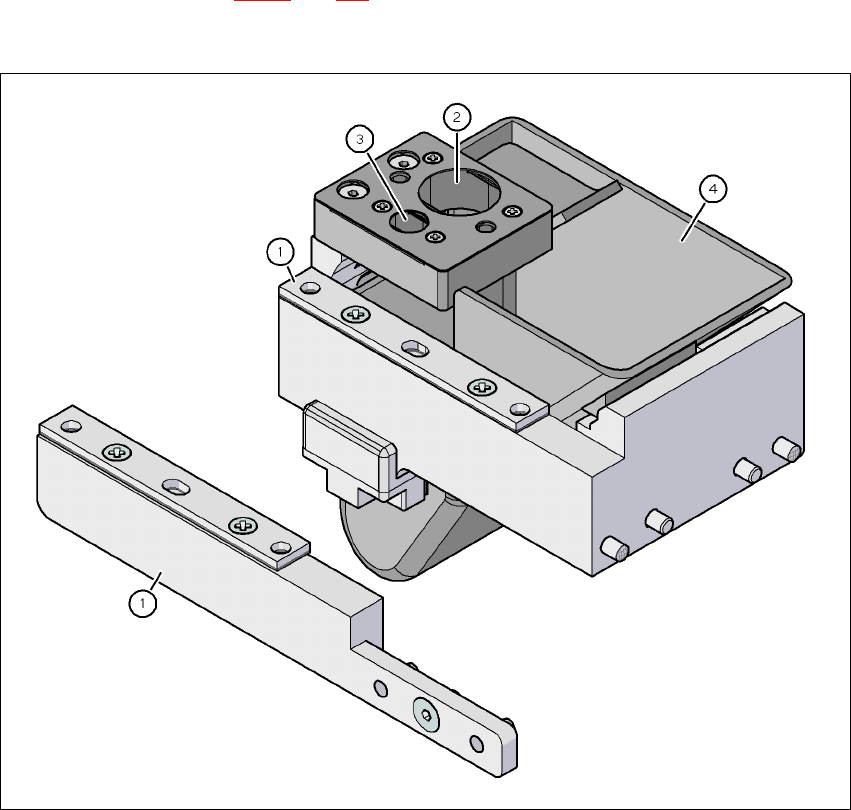

图
6.1 - 12 "2
排
"
吸嘴交换器的装配套件
(1) "2 排 " 吸嘴交换器的装配套件
(2) 8xx 吸嘴移走装置
(3) 9xx 吸嘴移走装置
(4) 抛料仓
用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
297
6.1.3 SIPLACE 双贴片头吸嘴交换器
部件号 03005191-xx 2 个吸嘴的吸嘴盘
部件号 03001807-xx 1 个吸嘴的吸嘴盘
6
图
6.1 - 13 SIPLACE
双贴片头吸嘴交换器
6.1.3.1 说明
该吸嘴交换器可容纳最多 12 个吸嘴盘。目前，吸嘴盘分两种：标准吸嘴盘和容纳专用吸嘴或夹
持器的吸嘴盘。吸嘴盘置于一个公共的支承面上。每个吸嘴盘利用两个平行销对中，并用埋头螺
钉固定在位。
6.1.3.2 技术数据
6
SIPLACE 双贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
448 x 68 x 49 mm³
吸嘴库的数目 标准吸嘴， 16 个
专用吸嘴或夹持器， 4 个
吸嘴类型 5xx，标准
4xx，带适配器
9xx，带适配器
吸嘴更换时间 每个吸嘴大约 2s
