用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.7 PCB 条形码扫描仪
317
6.7 PCB 条形码扫描仪
部件号 00119682-xx 1D PCB 条形码扫描仪
部件号 00119679-xx 2D PCB 条形码扫描仪
部件号 00119684-xx PCB 条形码扫描仪装配套件
6.7.1 说明
PCB 条形码扫描仪对 PCB 上的条形码自动记录并译码。 PCB 条形码扫描仪将读取的数据通过其
串行接口，送至传送控制器，然后再由该控制器通过 CAN 总线送至贴片机控制器做进一步处理。
图
6.7 - 1 PCB
条形码方框图
6
PCB 条形码扫描仪安装在 PCB 传送导轨上贴片机的输入侧。最多 4 台设备可改装并安装到每台
贴片机上。安装条形码扫描仪，以便扫描位于双传送导轨两条轨道上的 PCB 上下侧的条形码标
签。
PCB 条形码扫描仪分两种：
– 1D 条形码扫描仪
该条形码扫描仪处理条形码。 6
– 2D 条形码扫描仪
该条形码扫描仪处理矩阵编码。当条形码标签空间不足时，主要使用矩阵编码。 2D 条形码
扫描仪也可读取常规条形码。 6
装置编号
1
条形码
扫描仪
上侧
分配板
传送
控制器，
右侧
条形码
扫描仪
下侧
2
3
条形码
扫描仪
上侧
分配板
传送
控制器，
左侧
条形码
扫描仪
下侧
4
贴片机
控制器
控制
计算机
SIPLACE Pro
计算机
LANCAN 总线V-24V-24
6 贴片机扩展部件 SIPLACE D3 用户手册
6.7 PCB 条形码扫描仪 源自软件版本 SR.605.xx 07/2008 英文版
318
6

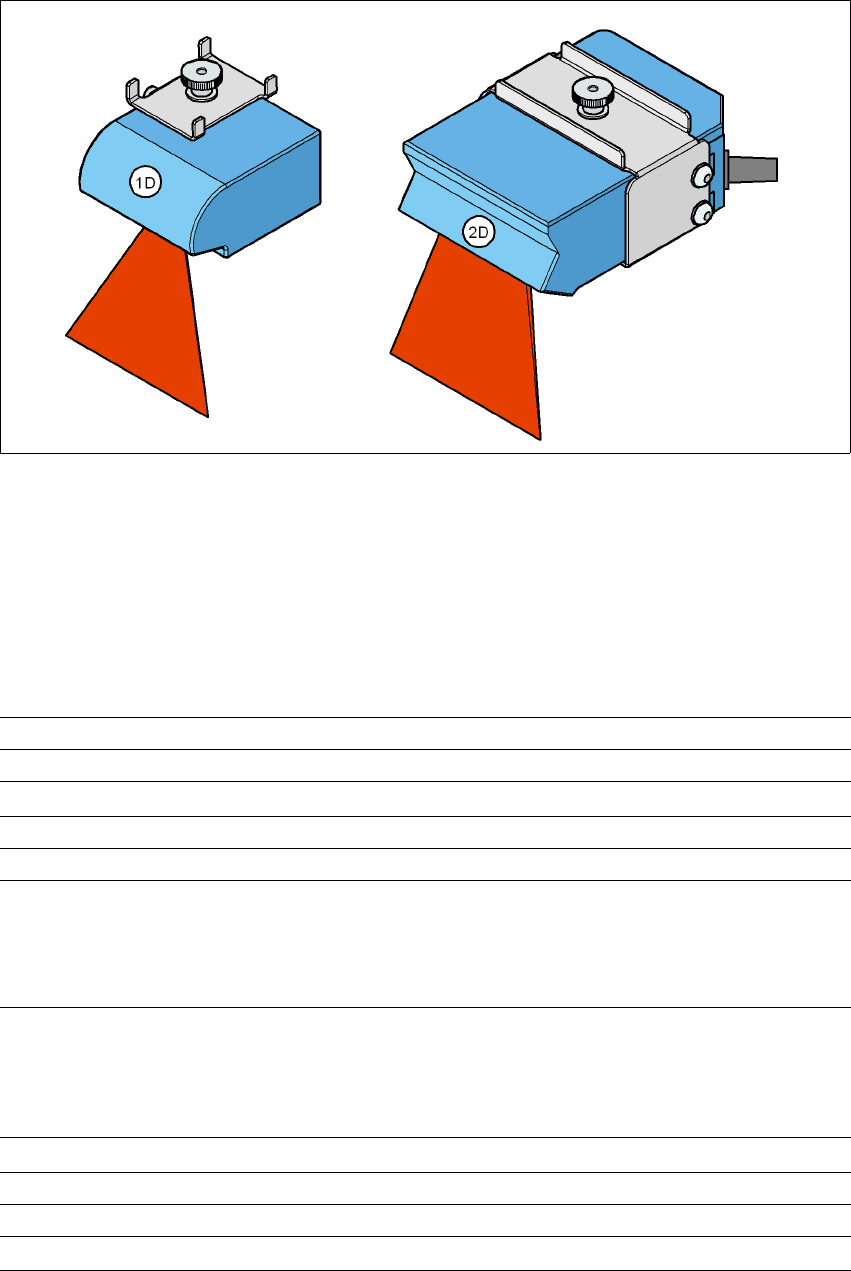

图
6.7 - 2 1D
和
2D
条形码扫描仪
PCB 条形码扫描仪用夹持器固定在上侧和下侧的成型轨道上。它们可以按需要定位在成型轨道
上，并与条形码标签对准。根据条形码狭条的位置，只需简单的几步就可以固定条形码扫描仪。
这样一来，就可以沿平行或横过 PCB 的传送方向阅读条形码的数据。
6.7.2 技术数据 - 1D 条形码扫描仪
6
激光二极管 红光
波长
670 nm
激光类别 二类，根据 DIN EN 60825-1:2001
扫描频率
400 ... 1200 Hz
分辨率
0.15 mm ... 0.5 mm
编码类型 编码 39，编码 128，编码 93，
Codabar, EAN, EAN 128, UPC,
2/5 隔行扫描， Pharma 编码
（其它可按要求提供）
条形码长度
单传送导轨
异步双传送导轨
同步双传送导轨
最多 40 个字符
最多 40 个字符
最多 40 个字符
光学显示 4 x LED 功能显示
发声指示器 蜂鸣器
数据接口
RS232, RS 422/485
电气连接 15 针 D-Sub HD 连接器
用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.7 PCB 条形码扫描仪
319
6
6
6.7.3 技术数据 - 2D 条形码扫描仪
6
6
6
6
6
工作电压 直流 10 V ... 直流 30 V
激光二极管 红光
波长
650 nm
激光类别 二类，根据 DIN EN 60825-1:2001
扫描频率
100 ... 15 kHz
分辨率
0.17 mm ... 0.5 mm
2D 编码类型
Data Matrix ECC 200
2D 条形码长度
单传送导轨
异步双传送导轨
同步双传送导轨
最多 40 个字符
最多 40 个字符
最多 40 个字符
1D 编码类型 编码 39，编码 128，
Codabar, EAN, EAN 128, UPC,
2/5 隔行扫描， Pharma 编码
（其它可按要求提供）
1D 条形码长度
单传送导轨
异步双传送导轨
同步双传送导轨
最多 40 个字符
最多 40 个字符
最多 40 个字符
光学显示 4 x LED 功能显示
发声指示器 蜂鸣器
数据接口 RS232， RS 422/485， 以太网
电气连接 15 针 D-Sub HD 连接器
10 baseT RJ45 接头
工作电压 直流 10 V ... 直流 30 V
