用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.8 PCB 对准
325
6.8 PCB 对准
部件号 00119677-xx PCB 对准，单传送导轨， SIPLACE HF/X/D3
部件号 00119678-xx PCB 对准，双传送导轨， SIPLACE HF/X/D3
6.8.1 说明
需贴装的 PCB 的长宽比有时为 1:2 或更小。这意味着， PCB 较短侧指向行程方向。行进中，
PCB 会轻微扭曲，这样一样，基准点就偏离出 PCB 视像照相机的搜索窗口内。在这种情况下，
"PCB 对准 " 选项可确保这些 PCB 准确无误地在停止位置上重新对准。
如果对指向行程方向且带有凹室的 PCB 进行了处理，则贴片机上就会有多个处理位置，该贴片机
使用激光光障传感器 （X 系列， D 系列）监视此位置。 "PCB 对准 " 选项确保在所有 PCB 传送导
轨上的同一位置停止 PCB。 "PCB 对准 " 选项对单传送导轨和双传送导轨都适用。
6

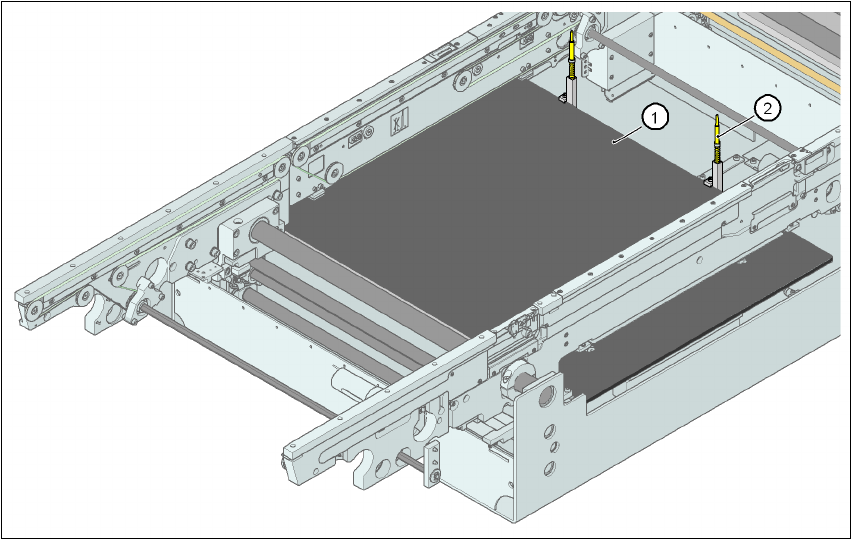

图
6.8 - 1 PCB
对准
(1) 升降台
(2) PCB 挡杆
6 贴片机扩展部件 SIPLACE D3 用户手册
6.9 Siemens 接口 源自软件版本 SR.605.xx 07/2008 英文版
326
PCB 被传送到贴片区域，直到激光光障传感器触发 PCB 传送导轨的停止信号。之后，带有 PCB
挡杆的升降台上移到 PCB 尚未被夹紧且仍通过传送带移动的位置。两个 PCB 挡杆与 PCB 持平，
且 PCB 支承 （磁针）已与 PCB 接触。两条传送带靠着 PCB 挡杆移动 PCB，同时对准。然后，
升降台移至其顶端位置，夹紧 PCB，并将其从 PCB 挡杆上卸下，这样就不至影响贴片程序。贴
片完成后，降低升降台和 PCB 对准并移动 PCB。
6.9 Siemens 接口
部件号 00116808-xx SIPLACE 接口 HF/X/D3
贴片机上的传送导轨接口配置为 SMEMA 标准。但也可按照西门子的标准使用这类接口。
只需配置贴片机传送导轨接口，以符合西门子标准并用接口连接电缆连接贴片机即可。
更多详细信息，见 "SIEMENS 传送导轨改型说明 " 界面，部件号 00194343-01。
6.10 适用于接合检测的封装
部件号 00119642-xx 接合检测，料台控制装置 HF/D3
部件号 00116937-xx 接合检测，料台控制装置 HF/D3
部件号 00141xxx-xx 用于 S 料带供料器组件的接合传感器
（有关部件号，见第 3.10.7
节，第 146 页）
接合检测可以识别元件的批次变动。元件料带是通过金属条连接到接合点上的。元件料带将通过
安装在供料器组件上的接合传感器，并就料带的变化发送信号。
用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.11 长印制电路板
327
6.11 长印制电路板
部件号 00119672-xx 顶杆，长印制电路板选项 - SIPLACE HF/X/D3
部件号 00119629-xx 传送导轨宽度 250/508 mm （宽印制电路板）， X 系列 /D3
部件号 00119631-xx 传送导轨宽度 242/508 mm （宽印制电路板）， D1/D2/D3/D4
以下 PCB 格式可用于贴片机：
我们提供 " 长印制电路板 " 选项，作为改型套件，用于贴装超过 450 mm 的 PCB。
如果安装了 " 长印制电路板 " 选项，则可处理以下 PCB 格式：
改型套件包括以下各部件：
– 整个机构：顶杆、传感器、电缆和装配部件
–可选 CD，可启用 SIPLACE Pro 计算机的功能
– 改型说明
请注意 6
双传送导轨必须有 2 个长印制电路板选项。
更多详细信息，见长印制电路板改型说明，
部件号 00193888-01。
单传送导轨 （标准宽度）
50 x 50 mm² 至 450 x 450 mm²
单传送导轨，宽印制电路板
50 x 50 mm² 至 450 x 508 mm²
双传送导轨 （标准宽度）
50 x 50 mm² 至 450 x 216 mm²
双传送导轨，宽印制电路板
50 x 50 mm² 至 450 x 250 mm²
单传送导轨模式中的双传送导轨
50 x 50 mm² 至 450 x 380 mm²
单传送导轨模式中的双传送导轨，宽印制电路板
50 x 50 mm² 至 450 x 450 mm²
单传送导轨，长印制电路板 （标准宽度）
50 x 80 mm² 至 610 x 450 mm²
单传送导轨，宽印制电路板
50 x 80 mm² 至 610 x 508 mm²
双传送导轨，长印制电路板
50 x 80 mm² 至 610 x 216 mm²
双传送导轨，宽印制电路板，长印制电路板
50 x 80 mm² 至 610 x 250 mm²
单传送导轨模式中的双传送导轨，长印制电路板
50 x 80 mm² 至 610 x 380 mm²
单传送导轨模式中的双传送导轨，宽印制电路板，长印制电
路板
50 x 80 mm² 至 610 x 450 mm²
