R GB T une 完美处理干扰的影响 （ 2D+3D ） 【专利授权】 高度 像素 点的 数量 绝对零平面 焊膏高度 相对高度 相对零平面 A B 干扰 有干 扰 时 ： 1. RG B Tune 首先对颜色进行过滤，将干扰的颜色过滤掉。只保留一个 和基板颜色相同的相对零平面。 2. In SP Ir e设备再通过3D的方法测得该相对零平面和焊膏高度之间的相 对高度值。 1 4 7 10 0 50 100 150 200 1 2 3…

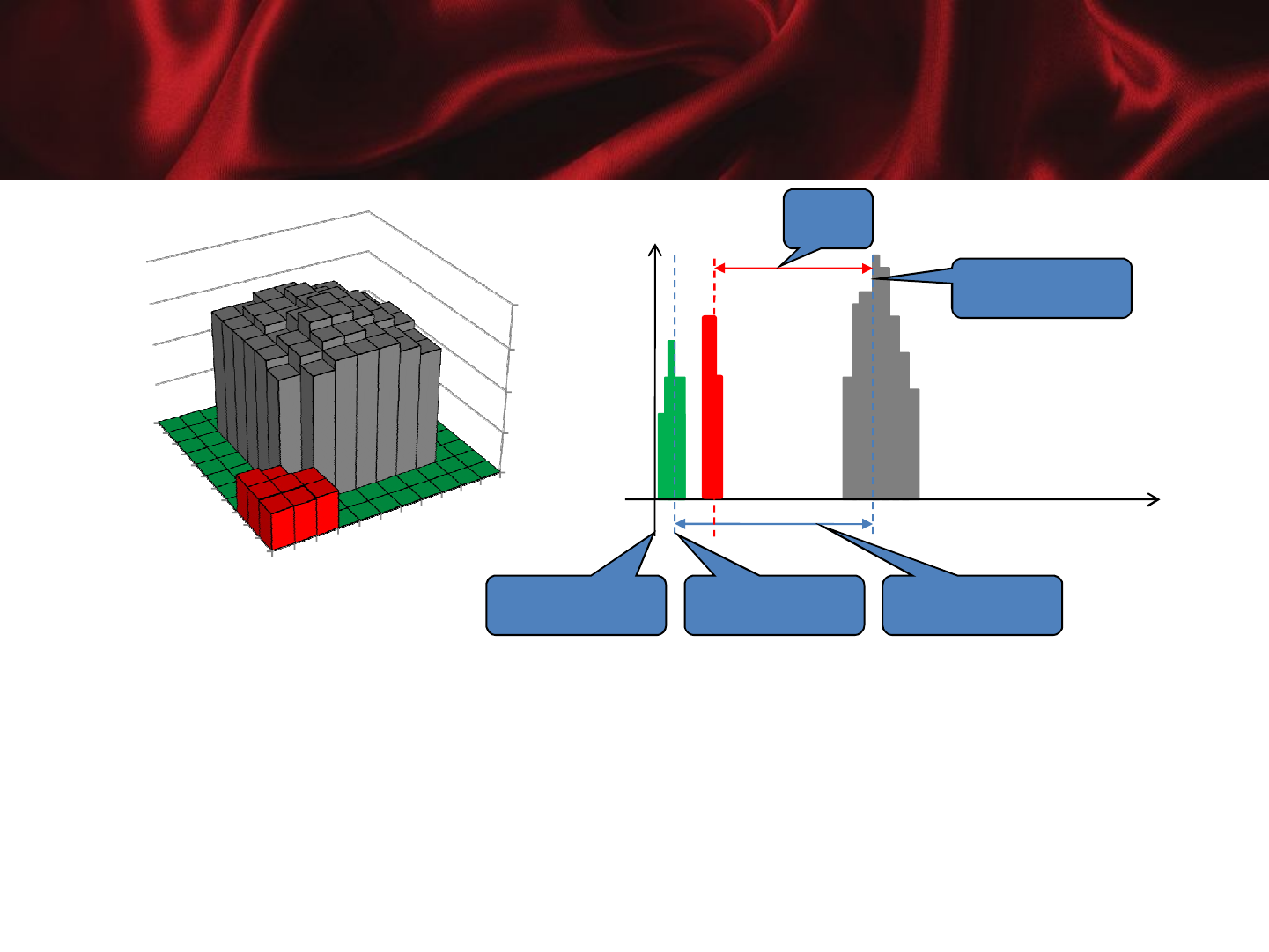

干扰对相对零平面定义的影响（3D）
高度
像素
点的
数量
绝对零平面
焊膏高度
相对高度相对零平面
A B
干扰
有干扰时：
1. 当有干扰时的，如白线，助焊剂等设备还是要对每个焊盘设定相对
零平面。
2. 设备会自动测得两个或两个以上的相对零平面A和B，计算机无法自
动判断哪一个相对零平面是正确的，所以无法正确处理。
1
4
7
10
0
50
100
150
200
1
2
3
4
5
6
7
8
9
10
11
RGB Tune完美处理干扰的影响
（2D+3D） 【专利授权】
高度
像素
点的
数量
绝对零平面
焊膏高度
相对高度相对零平面
A B
干扰
有干扰时：
1. RGB Tune首先对颜色进行过滤，将干扰的颜色过滤掉。只保留一个
和基板颜色相同的相对零平面。
2. InSPIre设备再通过3D的方法测得该相对零平面和焊膏高度之间的相
对高度值。
1
4
7
10
0
50
100
150
200
1
2
3
4
5
6
7
8
9
10
11
1. 通过RGB 2D过滤算法可以分辨出锡膏与杂物之
间的颜色差异。
2. 通过RGB 2D算法可以测试高度很低的短路。
3. 通过RGB 2D算法可以修正相对零的计算方式，
达到减少误判，提高检出率的目的。
4. 通过RGB 2D算法可以显示出彩色的不良图片，
方便作业员通过不良图片就可以确认是真实的
不良还是误判。
思泰克光电SPI特点
RGB Tune 有源2D照明光源 【专利授权】
H
