思泰克光电SPI特点

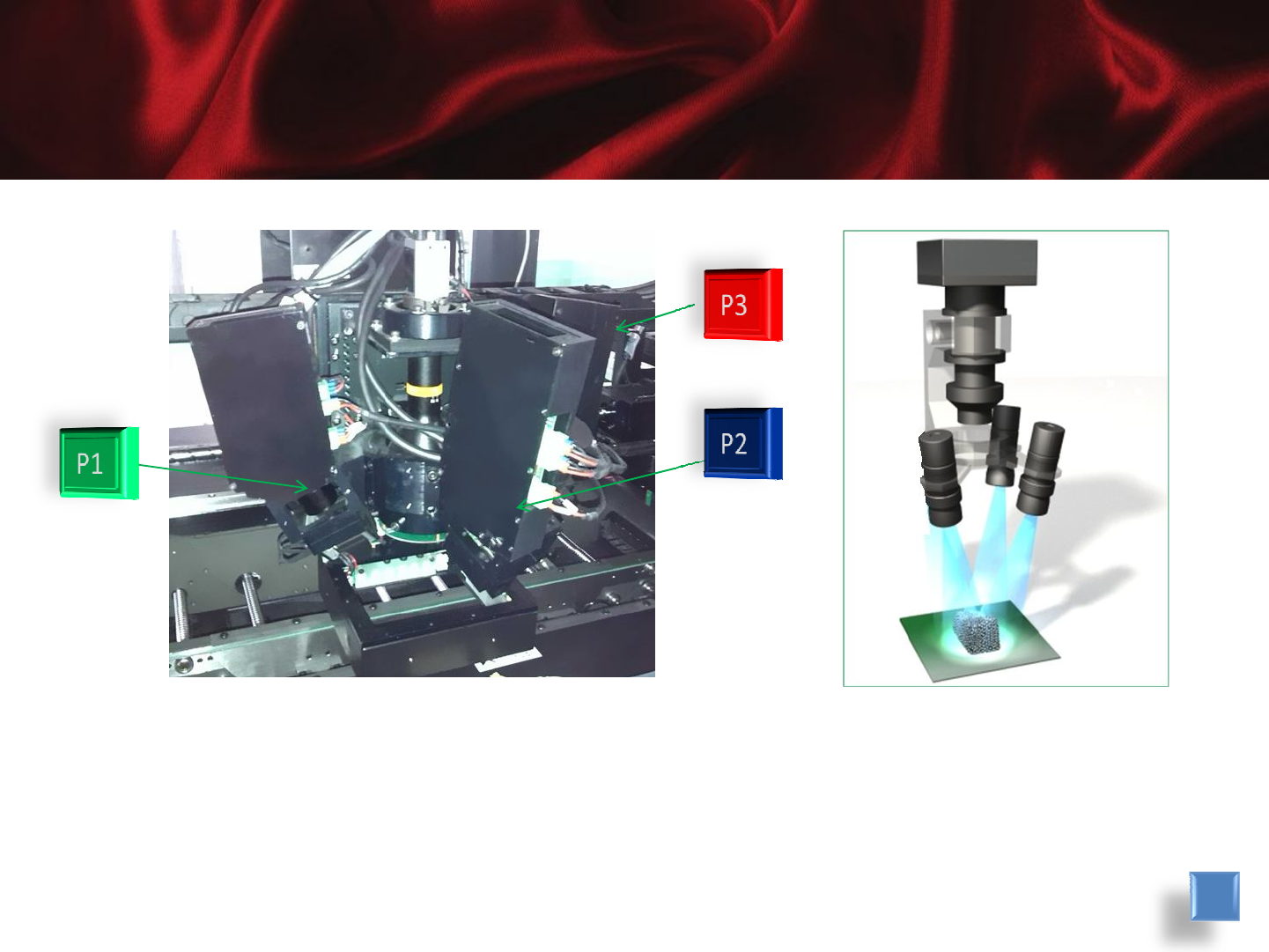

Multi-Head 多头技术【专利授权】
Sinic-Tek独创的Multi-Head技术获得国家发明专利，采用3个不同颜色的结构光从间
隔120°的不同角度对锡膏进行检测。
灵活配置客户需求，可选装单头，双头或多头。
相比传统的白色结构光栅交替拍照，Multi-Head可多方向同时拍照，提高检测速度。
H
思泰克光电SPI特点

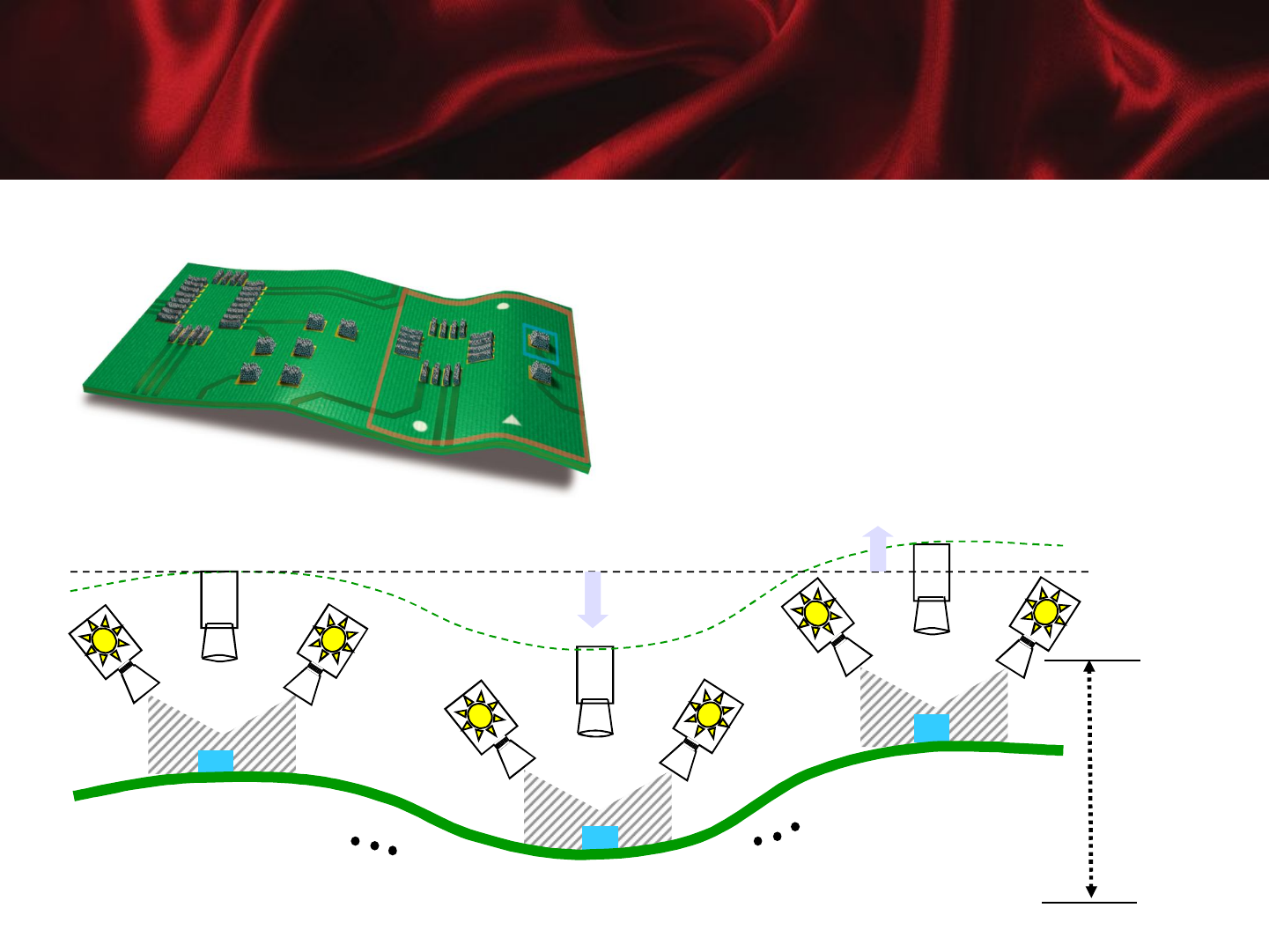

Z轴仿形动态补偿
实际应用中的PCB板或多或少的会存在翘
曲畸变（Warp Page）。
大部分的SPI均配备有Z轴自动仿形功
能，可以对PCB的翘曲状态进行侦测，并
根据翘曲程度自动反馈给伺服机构，以
自动调整检测头的高度，抵消翘曲畸
变。
Camera
1
st
FOV
m
th
FOV
n
th
FOV
+5mm
-5mm
height
动态补偿范围
Sensor initial position
思泰克光电SPI特点
FPC静态补偿

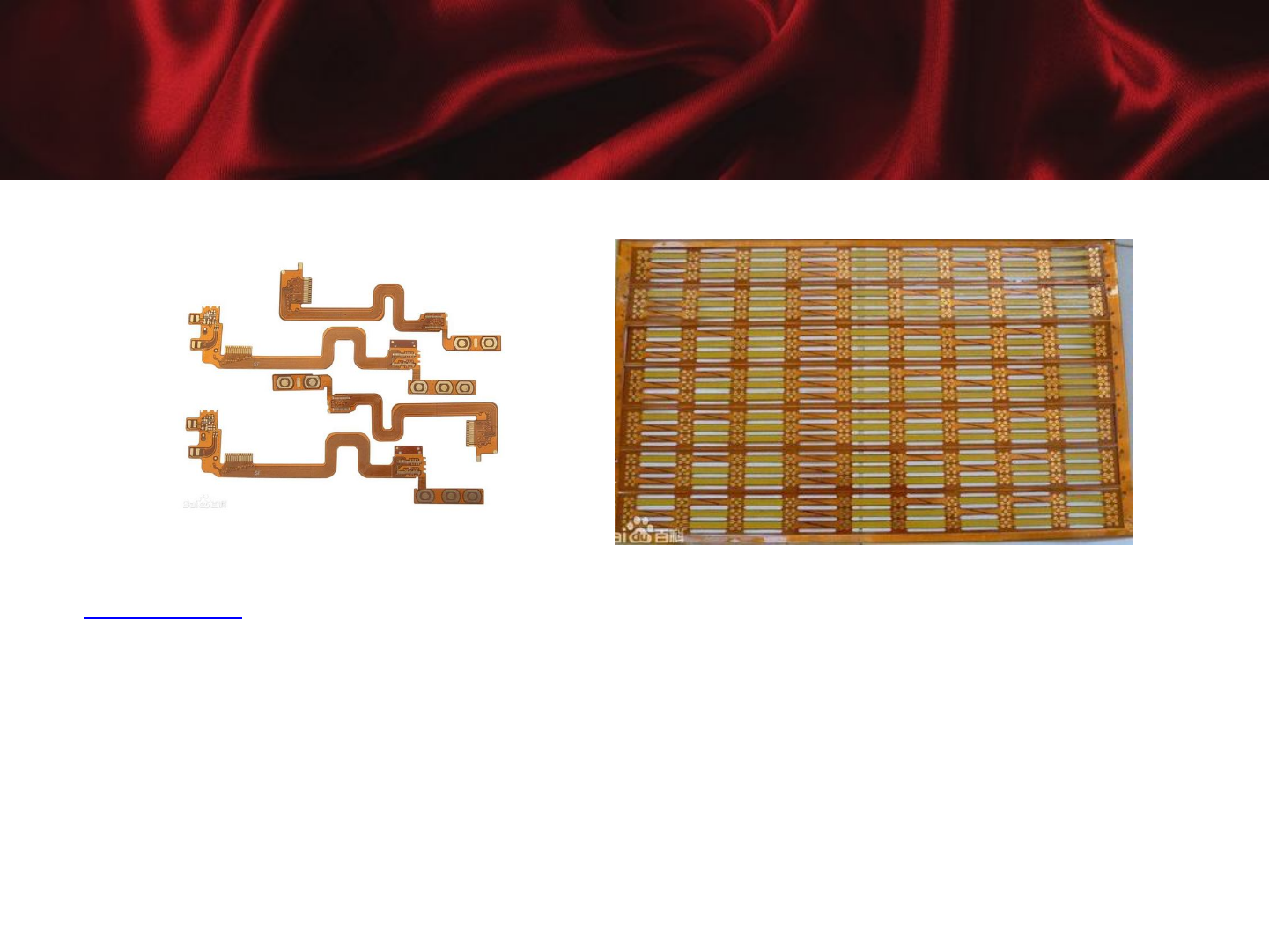

柔性电路板（Flexible Printed Circuit Board)简称“软板”，行业内俗称FPC
，是用柔性的绝缘基材（主要是聚酰亚胺或聚酯薄膜）制成的印刷电路板。在
SMT过程中，一般用胶带或边框固定在载具上进行锡膏印刷和贴片。
由于SPI检测是基于每个视野窗口（FOV）来进行的，每个FOV中可能包含了不同
翘曲度的FPC，这样就使得依靠Z轴进行的动态补偿失去作用。
