NPM-D 安全注意事项 MFTU-EJM1DC- SF-02N-00 Page S-9 2 使用上的注意事项 要求 由于通用型转印装置很重，因此请特别注意其使用方法。 质量 : 21 kg ( 包含转印台 ) • 请用双手搬运装置。 • 在移动装置时，应握住手柄处。 • 我们建议将通用型转印装置装在交换台车上的状态下，与交换台车一起移动。 搬运通用型转印装置时请用双手。 由于通用型转印装置很重，如果不小 心搬运，就有可能发生脱落 …
NPM-D
安全注意事项
Page S-8 MFTU-EJM1DC-SF-02N-00

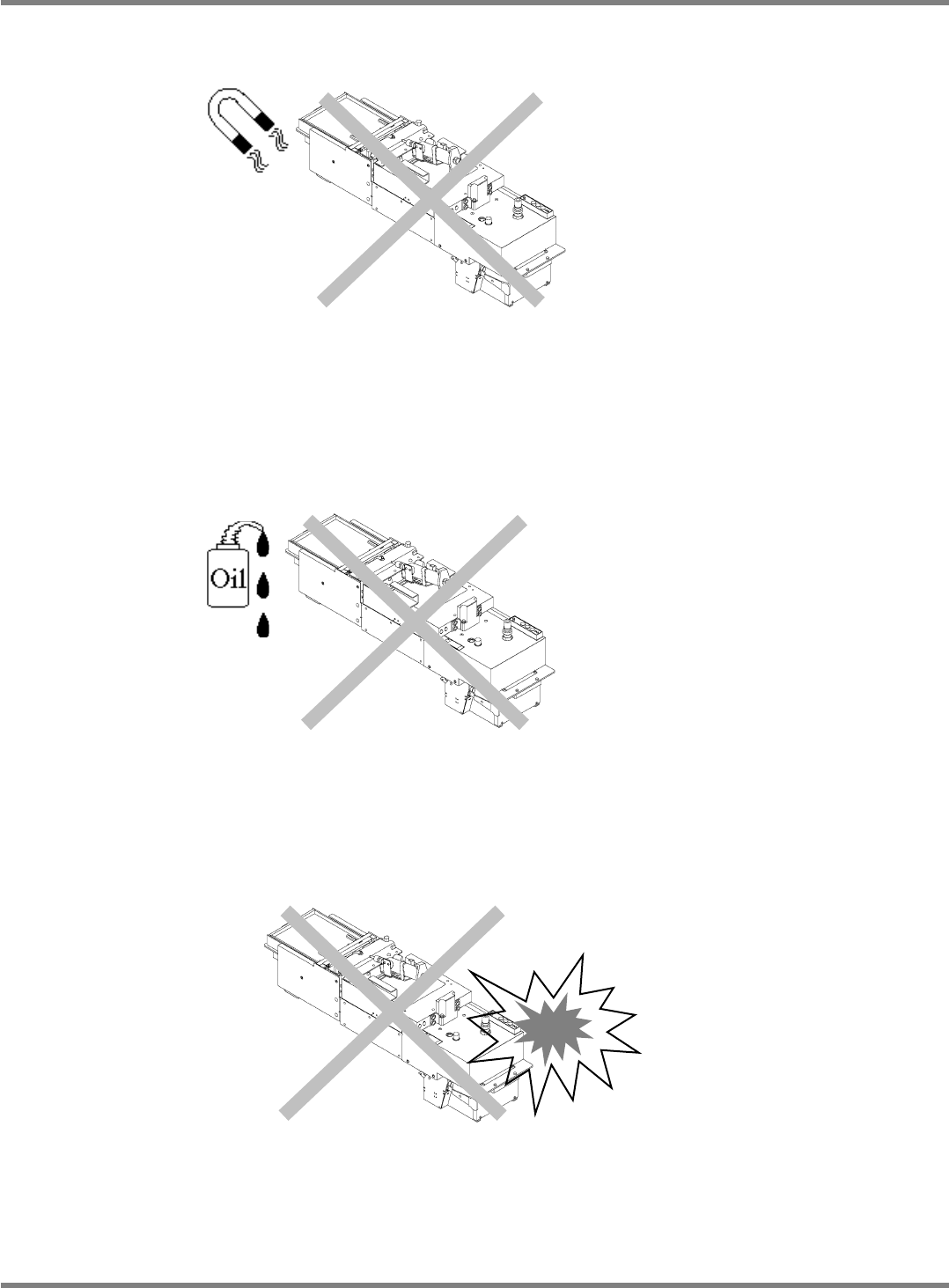

不要放置于靠近磁场的地方。
如果吸着部的周边被磁化，有的芯片可能容易导致破损。
请勿保管于使用油及有机溶剂的场所。
有可能导致橡胶和树脂零件劣化及破损。
请勿撞击或脱落。
即使表面上没有损伤，也有可能导致动作的不稳定性。在使用振动部时，请特别注意。
NPM-D
安全注意事项
MFTU-EJM1DC-SF-02N-00 Page S-9
2

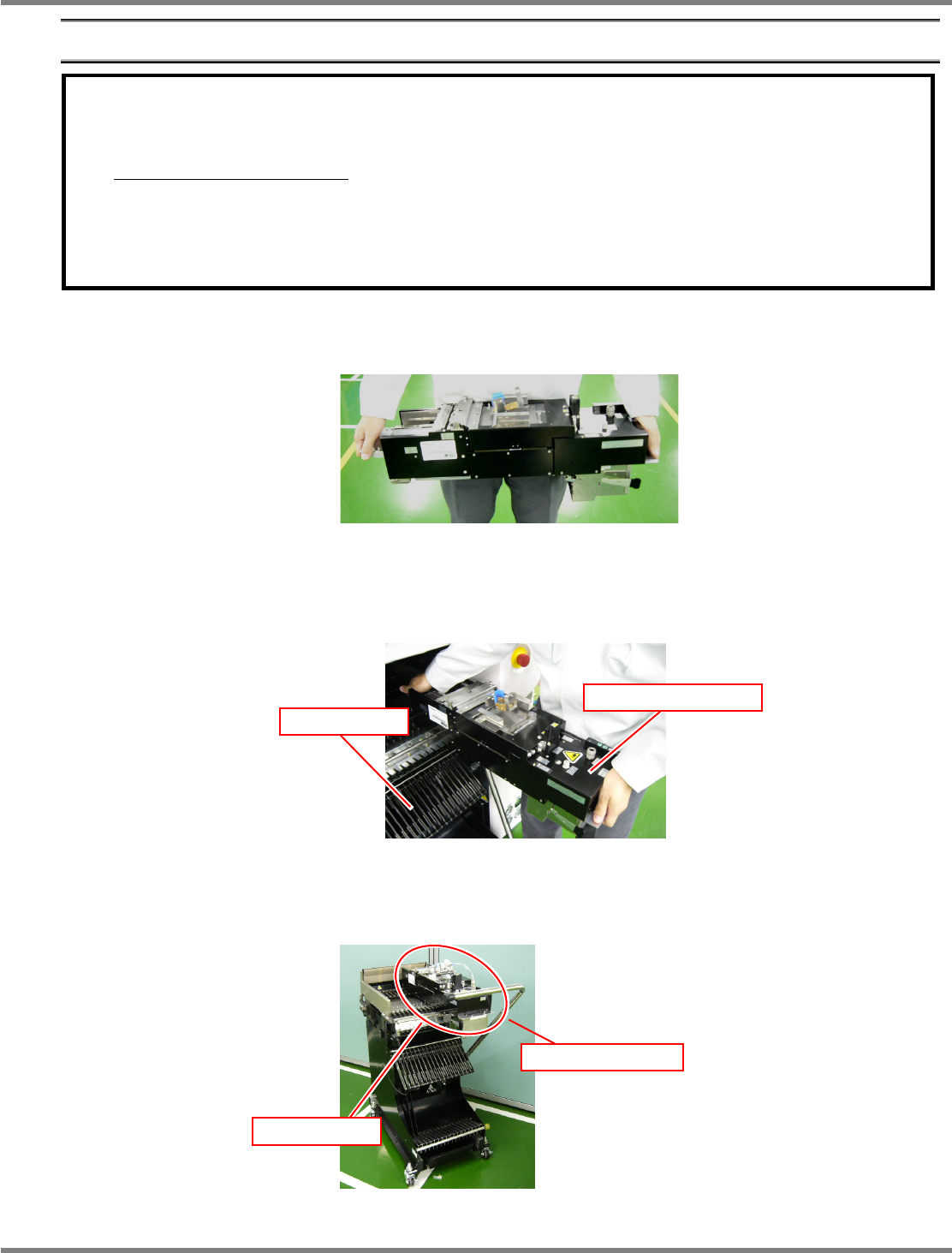

使用上的注意事项
要求
由于通用型转印装置很重，因此请特别注意其使用方法。
质量
: 21 kg (
包含转印台
)
•
请用双手搬运装置。
•
在移动装置时，应握住手柄处。
•
我们建议将通用型转印装置装在交换台车上的状态下，与交换台车一起移动。
搬运通用型转印装置时请用双手。
由于通用型转印装置很重，如果不小心搬运，就有可能发生脱落，受伤的危险。
把通用型转印装置放在交换台车上时，请用双手。
如果用单手进行作业，通用型转印装置的端部有可能撞到交换台车的导轨块等，从而导致装置的破
损。由于该部分的破损，可能会引起通用型转印装置无法正常动作的情况。
搬运通用型转印装置时，建议放置在整体交换台车上的状态下，与交换
台车一起移动。
MFTU-NPM-PIC045
MFTU-NPM-046P
通用型转印装置
交换台车
MFTU-NPM-PIC001
交换台车
通用型转印装置
NPM-D
安全注意事项
Page S-10 MFTU-EJM1DC-SF-02N-00

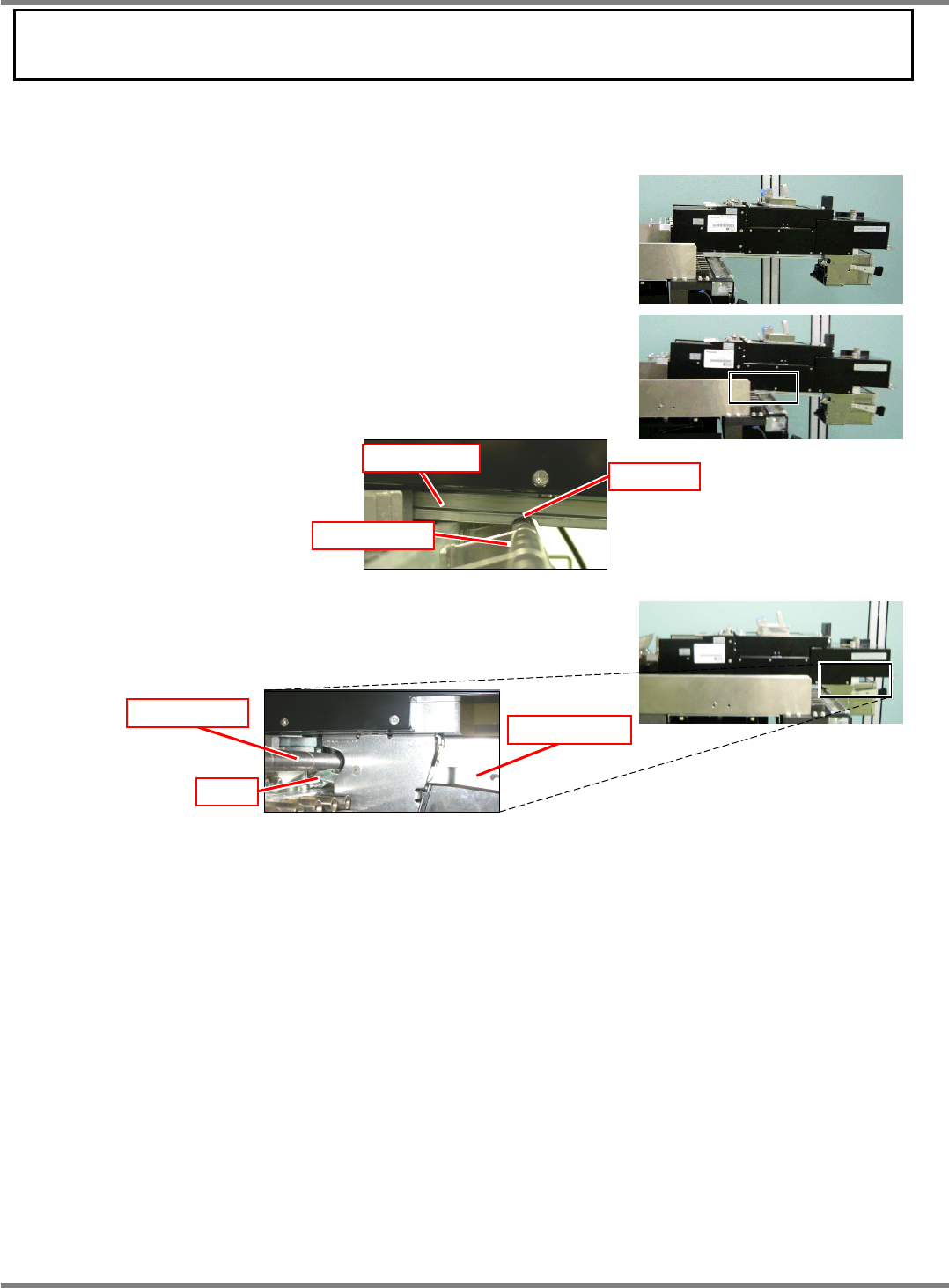

安装位置的注意事项
交换台车上的通用型转印装置的位置有安装和卸下位置、作业位置、运转位置的三种。请在
正确的位置上进行通用型转印装置的操作和作业。
安装和
卸下位置
:
是在交换台车上安装或卸下通用型转印装置的位置。在此状态
下，如果用手压下通用型装置，则很危险。请注意。同时，为
了减少那种危险，请不要放置在该位置上。
MFTU-NPM-PIC011
作业位置
:
是滚轮导轨进入导轨轨道的切口中的位置。该位置是进行刮板
的安装或卸下、转印材料的设置以及维护作业等的位置。在本
手册中的各作业的步骤说明中说明，根据需要应在该作业位置
上进行作业。
MFTU-103P
MFTU-NPM-PIC012
运转位置
:
该位置是为了把通用型转印装置在手动模式或自动运转的状态
下运转的位置。转印装置通过夹紧把手端部的钩挂在滚轮导轨
上，而固定在该位置上。
MFTU-104P
MFTU-NPM-PIC013
各位置的移动
安装和
卸下位置
Æ
作业位置
c
将转印装置推入本机器内。
d
滚轮导轨将会停止在进入导轨轨道的切口中
(
作业位置
)
的位置。
作业位置
Æ
安装和卸下位置
c
一边抬起转印装置的把手，一边将其拉到前面一点。
d
在此状态下将其拉到安装位置。
作业位置
Æ
运转位置
c
一边抬起转印装置的把手，一边将其稍微推入到本机器内。
d
在把夹紧把手往上抬起的状态下，将通用型转印装置推入直到停住为止。
e
放开夹紧把手。
(
夹紧把手端部的钩挂在滚轮导轨上。
)
运转位置
Æ
作业位置
c
一边抬起夹紧把手，一边拉出转印装置。
d
滚轮导轨将会停止在进入导轨轨道的切口中的位置
(
作业位置
)
。
切口
导轨轨道
滚轮导轨
钩
夹紧把手
滚轮导轨
