NPM-D
通用型转印装置
2.1
在元件供给部上设置
MFTU-EJM1DC-MB-02N-00 Page 2-3
2.1.1
在交换台车上的设置
将通用型转印装置安装在交换台车上。
1
把通用型转印装置放在交换台车上。
(安装和卸下的位置)。
•
如果您把它设置在正确的位置，就可以看到交
换台车最右侧的导轨块的一半。
2
把通用型转印装置推入直到停住为止。
(作业位置)
•
导轨轨道的切口部分将会停止在碰到滚轮导轨
的位置。
3
在把通用型转印装置稍微往上抬起的
状态下，把把手往上拉，然后再把通用
型转印装置推到前方直到停住为止。
(运转位置)
•
通过稍微抬起通用型转印装置，导轨轨道的切
口部分就会越过滚轮导轨，变能够更推到前方。
4
放开夹紧把手。
MFTU-NPM-PIC013
MFTU-NPM-PIC011
交换台车
MFTU-PIC014
导轨块
MFTU-NPM-PIC012
把手
引导块
转印装置
交换台车
转印装置
MFTU-NPM-PIC012
MFTU-103P
导轨轨道
切口
滚轮导轨
NPM-D
通用型转印装置
2.2
转印台、刮刀装置以及刮板的安装
Page 2-4 MFTU-EJM1DC-MB-02N-00
2.2
转印台、刮刀装置以及刮板的安装

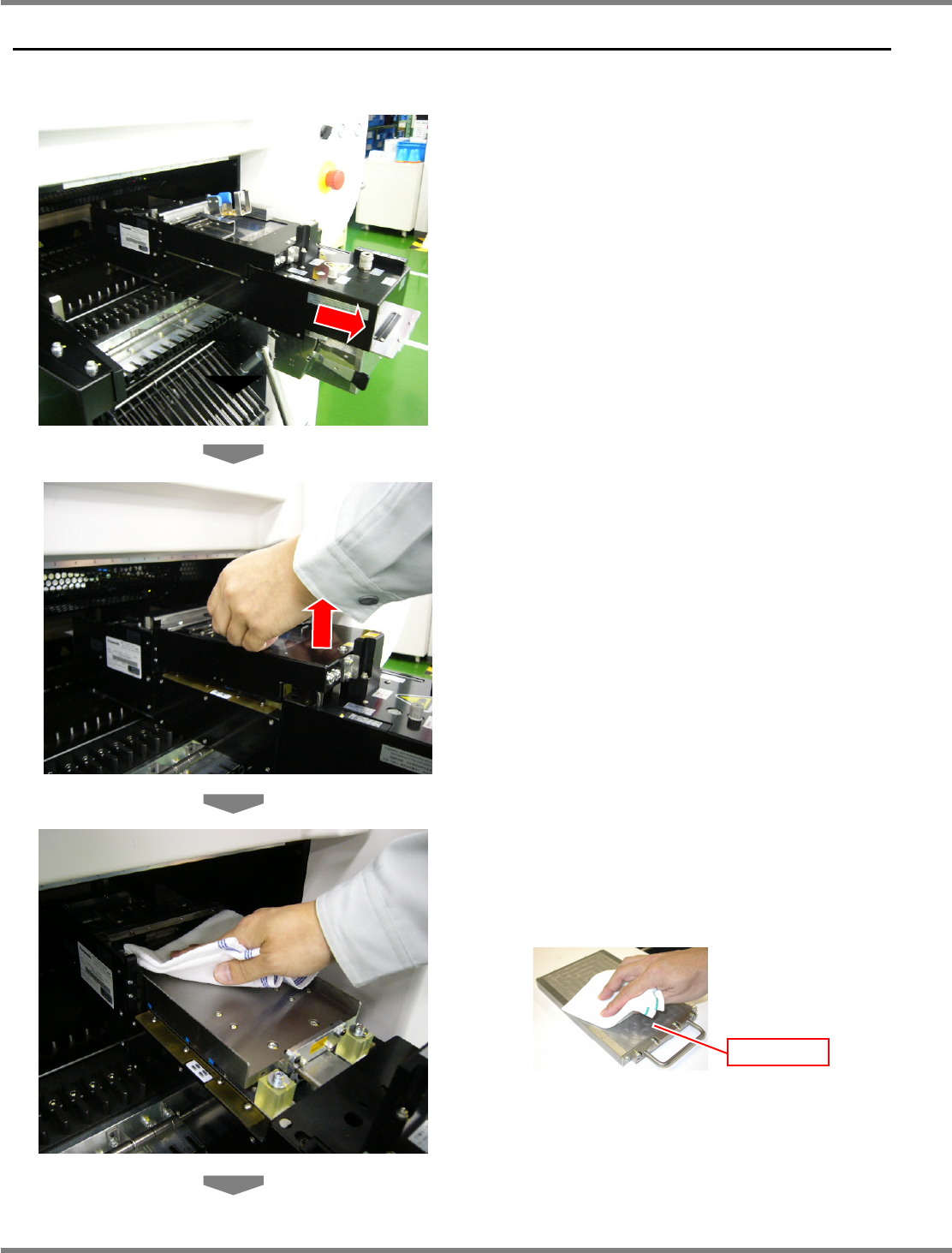

按照以下步骤，安装转印台，刮刀装置以及刮板。
1
把通用型转印装置拉到作业位置。
2
拆下盖子。
3
将转印台安装部、以及转印台背面擦拭
干净。
∗
如果在转印台安装部和转印台背面有污垢或异
物，则无法正常的成膜。
MFTU-119P
转印台背面
MFTU-NPM-PIC017
MFTU-NPM-PIC015
MFTU-NPM-PIC016
NPM-D
通用型转印装置
2.2
转印台、刮刀装置以及刮板的安装
MFTU-EJM1DC-MB-02N-00 Page 2-5
4
安装转印台
5
将转印台的手柄向下方压下。
6
安装刮板。
∗
此时，确认刮板安装面、以及刮板背面是否有
污垢和异物，如果有，请进行清扫。
•
请注意刮板的角不要撞到转印台。另外，在使
用刮板时，请注意不要将物体撞到成膜部。若
成膜部受到损伤，则有可能无法安定地成膜。
MFTU-NPM-PIC020
MFTU-NPM-PIC010
刮板安装面
安装面
成膜部
MFTU-NPM-PIC018
MFTU-NPM-PIC019
刮板
