NPM-D
通用型转印装置
5.2
24 小时检查(日常)
MFTU-EJM1DC-MB-05N-00 Page 5-3
5.2 24
小时检查
(
日常
)
5.2.1
注射器的拆卸

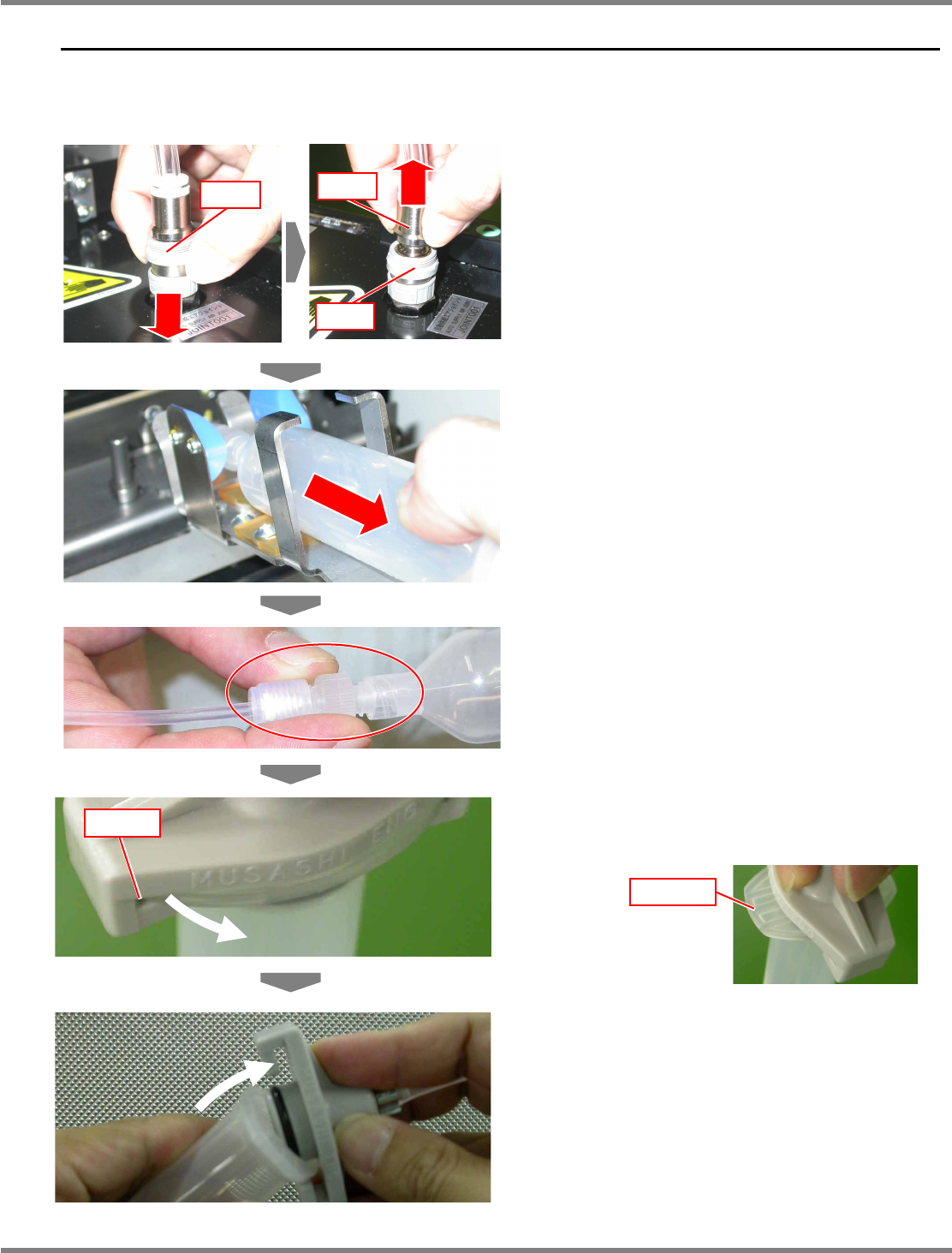

将通用型转印装置拉到作业位置后，按照以下步骤，卸下注射器。
1
从耦合器上拔出插头。
∗
先推上耦合器的灰色圆环，并解除锁定后，再
拔出插头。
2
从转印装置拔出注射器。
∗
使用注射器时，应按照材料厂商的指示，请勿
放置在整体交换台车等机器上。
3
从注射器端部卸下配管，安装盖子。
4
将注射器转动，从连结部使注射器的法
兰盘露出来。
5
卸下连接软管后，安装后部盖子。
MFTU-068P
MFTU-025P
MFTU-017P
接头部
MFTU-037P
MFTU-125P
MFTU-126P
圆环
耦合器
插头
MFTU-016P
法兰盘
NPM-D
通用型转印装置
5.2
24 小时检查(日常)
Page 5-4 MFTU-EJM1DC-MB-05N-00
5.2.2
刮刀装置、刮板以及转印台的清扫和检查
使用工具
酒精、纸抹布
需要时间
10
分钟
交换转印材料和生产结束时，请按照以下步骤，在卸下刮刀装置、刮板以及转印台后，进行清扫以及检查。

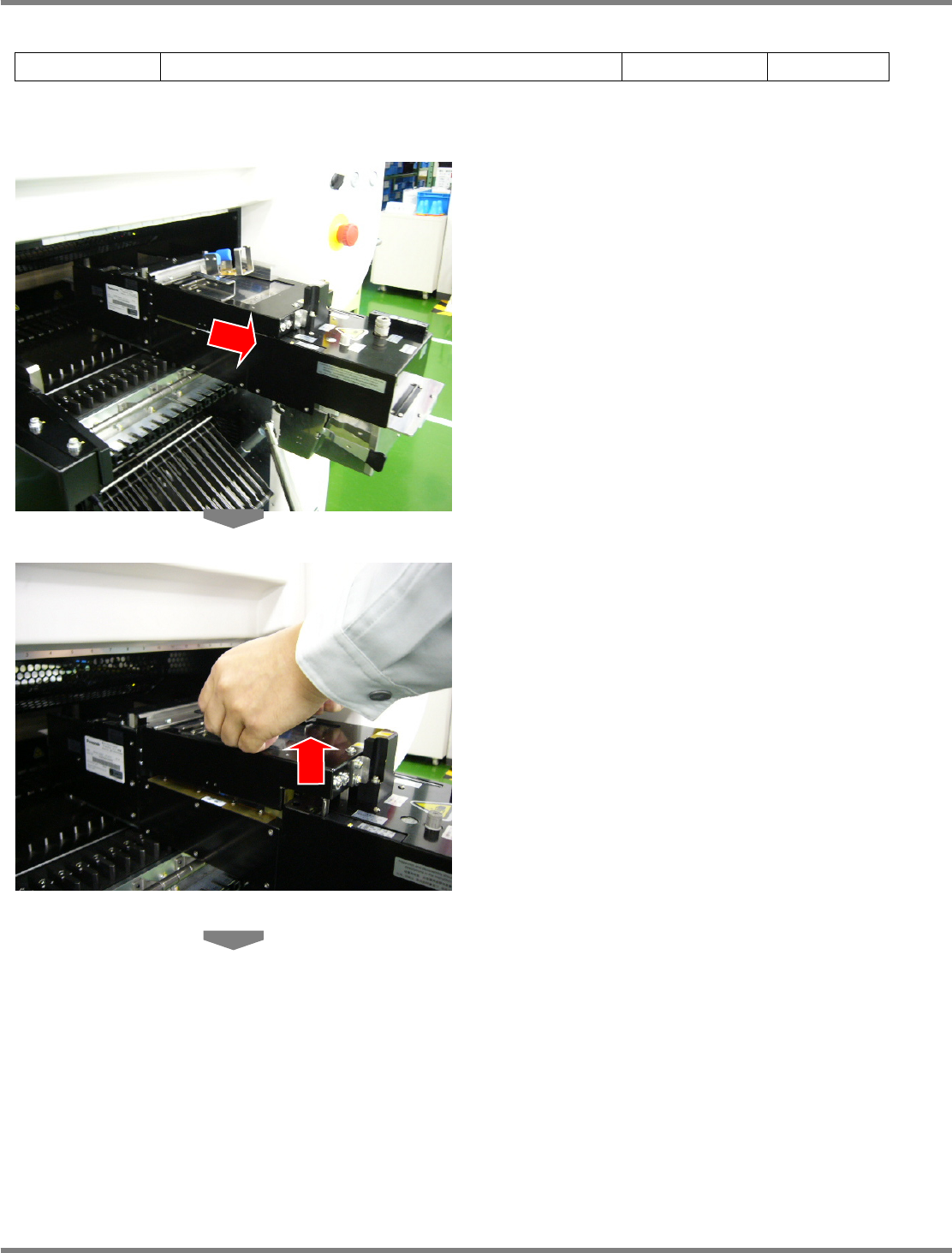

1
把通用型转印装置拉到作业位置。
2
卸下盖子。
∗
卸下的盖子不要放置在交换台车等机器上，应
放置在平坦的面上。
（否则，可能会导致安全开关的键的破损。）
MFTU-NPM-PIC015
MFTU-NPM-PIC016
NPM-D
通用型转印装置
5.2
24 小时检查(日常)
MFTU-EJM1DC-MB-05N-00 Page 5-5
3

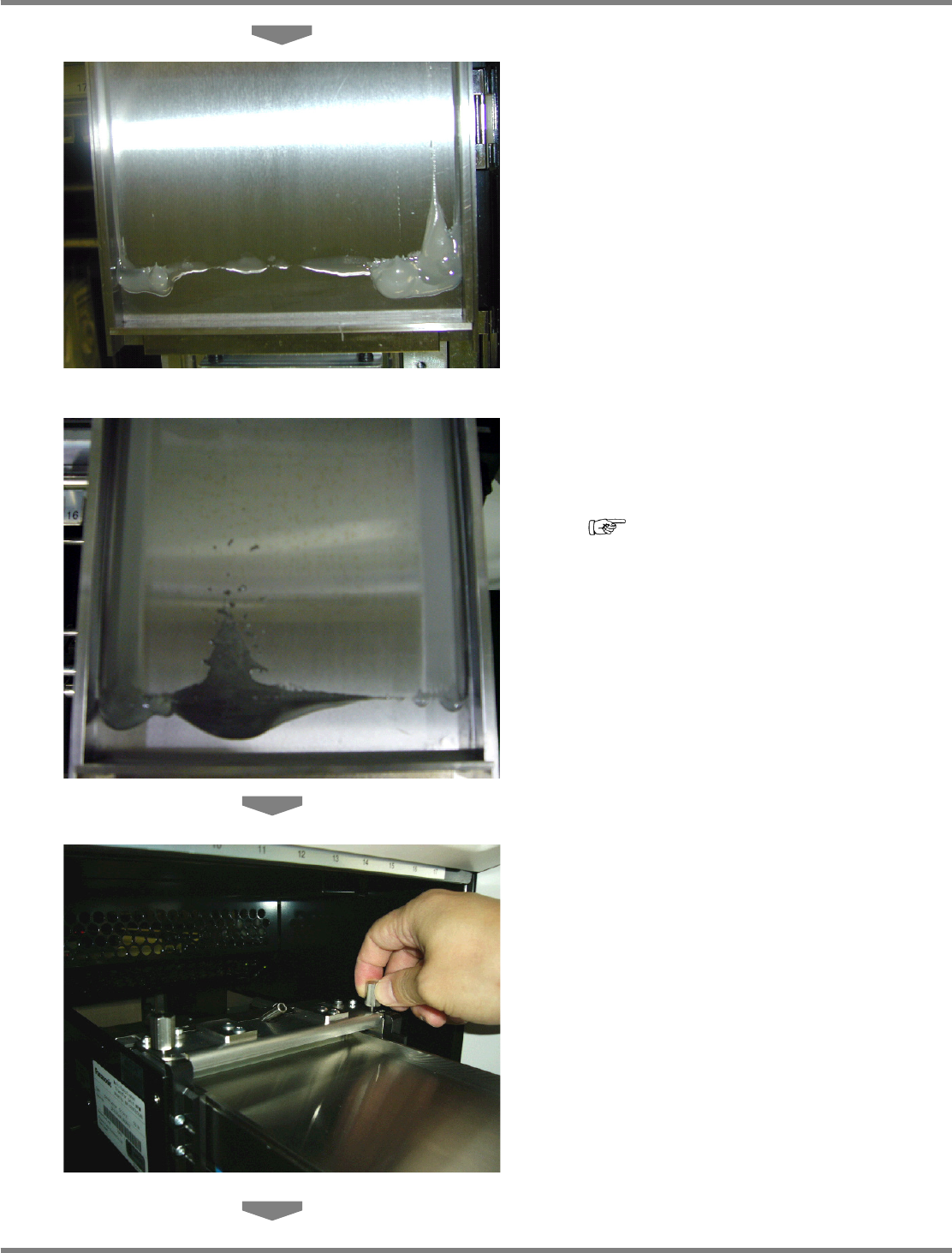

生产结束时，要确认搔取状态。
∗
横向溢漏多时，请调整
‘4.2
自动供给参数的设定
’
。
因为有可能转印材料自动供给是处于过剩供给
状态，所以请以增加转印可能次数等方法来应
对。
∗
如生产时搔取剩余量增加、扩大到转印台全体
的话，则可能是刮刀已经到寿命时间了。
请从刮刀上擦去转印材料后，确认是否有磨损以
及损伤
如有磨损或损伤时，请更换刮刀。
（
‘5.2.3
刮刀的更换
’
）
4
松开螺丝
(
2
处)
后卸拆下刮刀装置。
MFTU-NPM-PIC023
MFTU-NPM-PIC100
MFTU-NPM-PIC101
