NPM-D 通用型转印装置 5.2 24 小时检查( 日常) Page 5-8 MFTU-EJM1DC-MB-0 5N-00 5.2.3 刮刀的更换 使用工具 六角扳手 需要时间 5 分钟 1 拧松 3 个螺栓。 • 六角扳手尺寸 2.5 mm 2 使刮刀横向滑动后取出 。 3 安装新的刮刀。 • 使刮刀的端面与支架的端面对齐。 MFTU-NPM-PC 102 刮刀装置 螺栓 MFTU-NPM-PIC103 MFTU-NPM-PIC10…
NPM-D
通用型转印装置
5.2
24 小时检查(日常)
MFTU-EJM1DC-MB-05N-00 Page 5-7
8

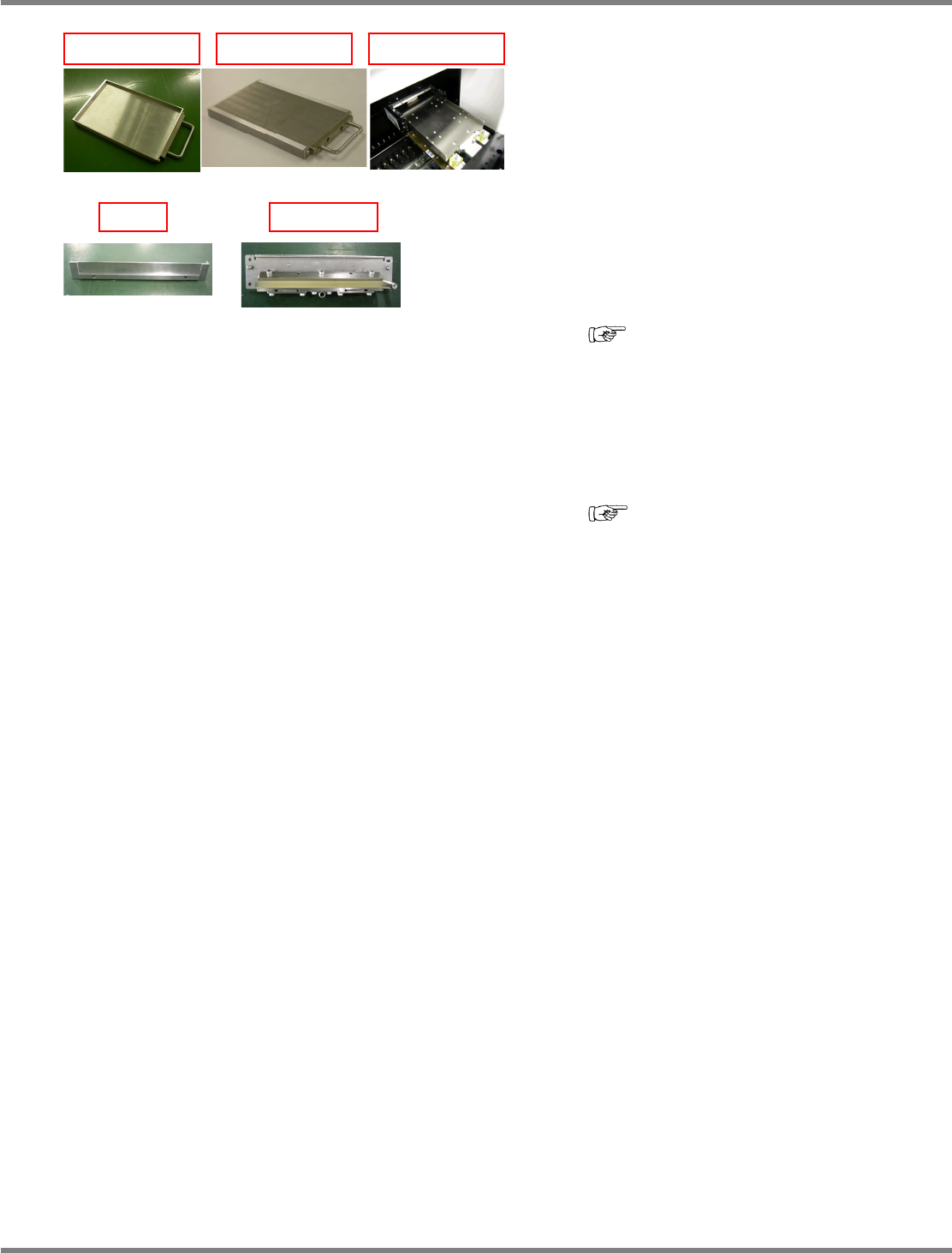

擦拭在转印台(表面、背面)、转印台安
置面、刮板以及刮刀装置上的转印材
料。
∗
请确认转印台安置面以及转印台背面是否有污
垢。如果有污垢时，请擦拭干净。
∗
充分擦掉材料后，请用蘸了溶剂的纸抹布擦拭
干净。
∗
在清扫以及检查结束后，请安装刮刀装置、刮
板以及转印台。
(
‘2.2
转印台、刮刀装置以及刮板的安装
’
)
9
用目视以及手感来确认刮刀是否有磨
损或损伤。
•
有磨损或损伤时，请更换刮刀。
(
‘5.2.3
刮刀的更换
’
)
MFTU-031P
MFTU-065P
MFTU-NPM-PIC029
MFTU-NPM-PIC010
MFTU-NPM-PIC009
转印台 (表面) 转印台 (背面) 转印台安置面
刮板 刮刀装置
NPM-D
通用型转印装置
5.2
24 小时检查(日常)
Page 5-8 MFTU-EJM1DC-MB-05N-00

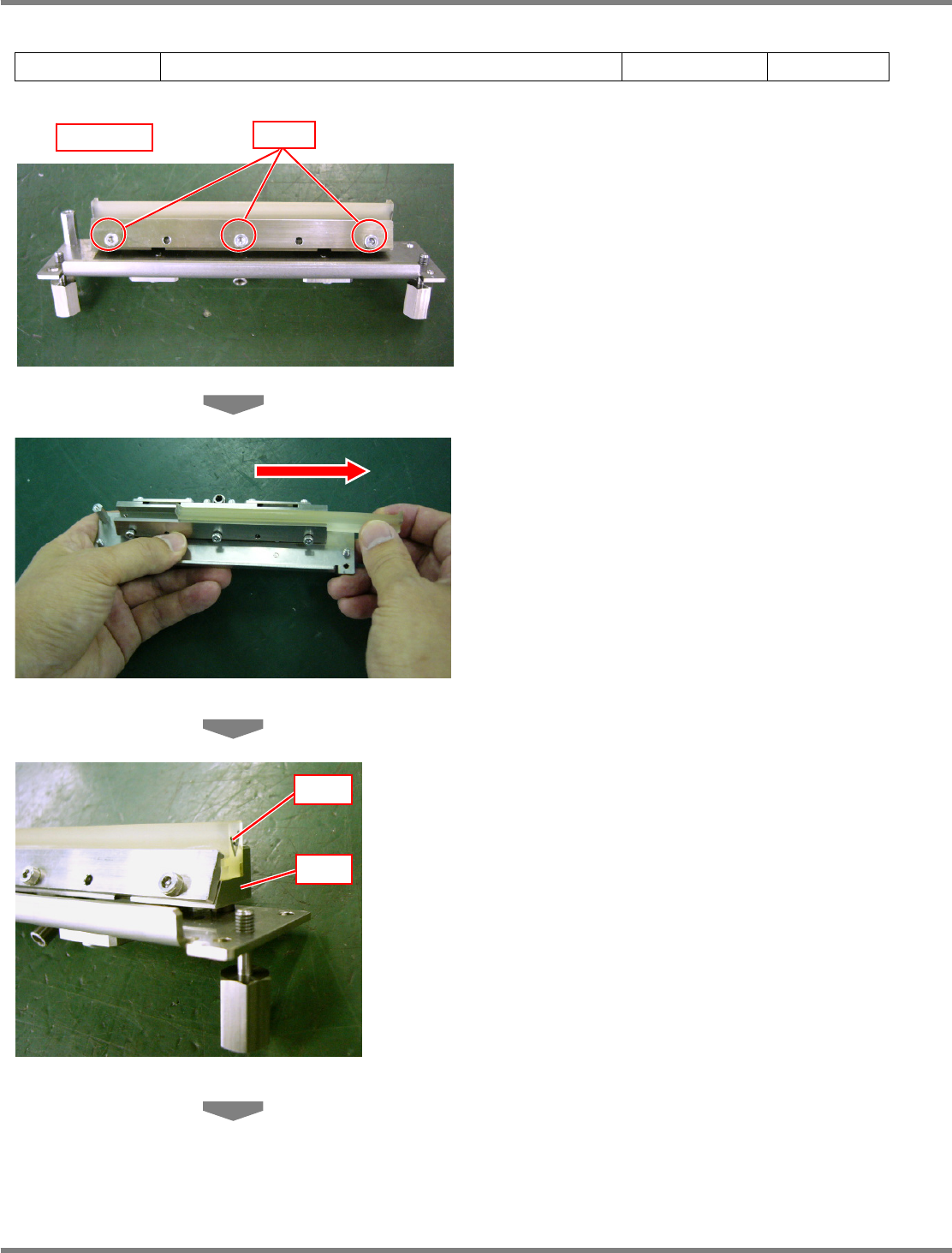

5.2.3
刮刀的更换
使用工具
六角扳手
需要时间
5
分钟
1
拧松
3
个螺栓。
•
六角扳手尺寸
2.5 mm
2
使刮刀横向滑动后取出。
3
安装新的刮刀。
•
使刮刀的端面与支架的端面对齐。
MFTU-NPM-PC102
刮刀装置
螺栓
MFTU-NPM-PIC103
MFTU-NPM-PIC104
支架
刮刀
NPM-D
通用型转印装置
5.2
24 小时检查(日常)
MFTU-EJM1DC-MB-05N-00 Page 5-9

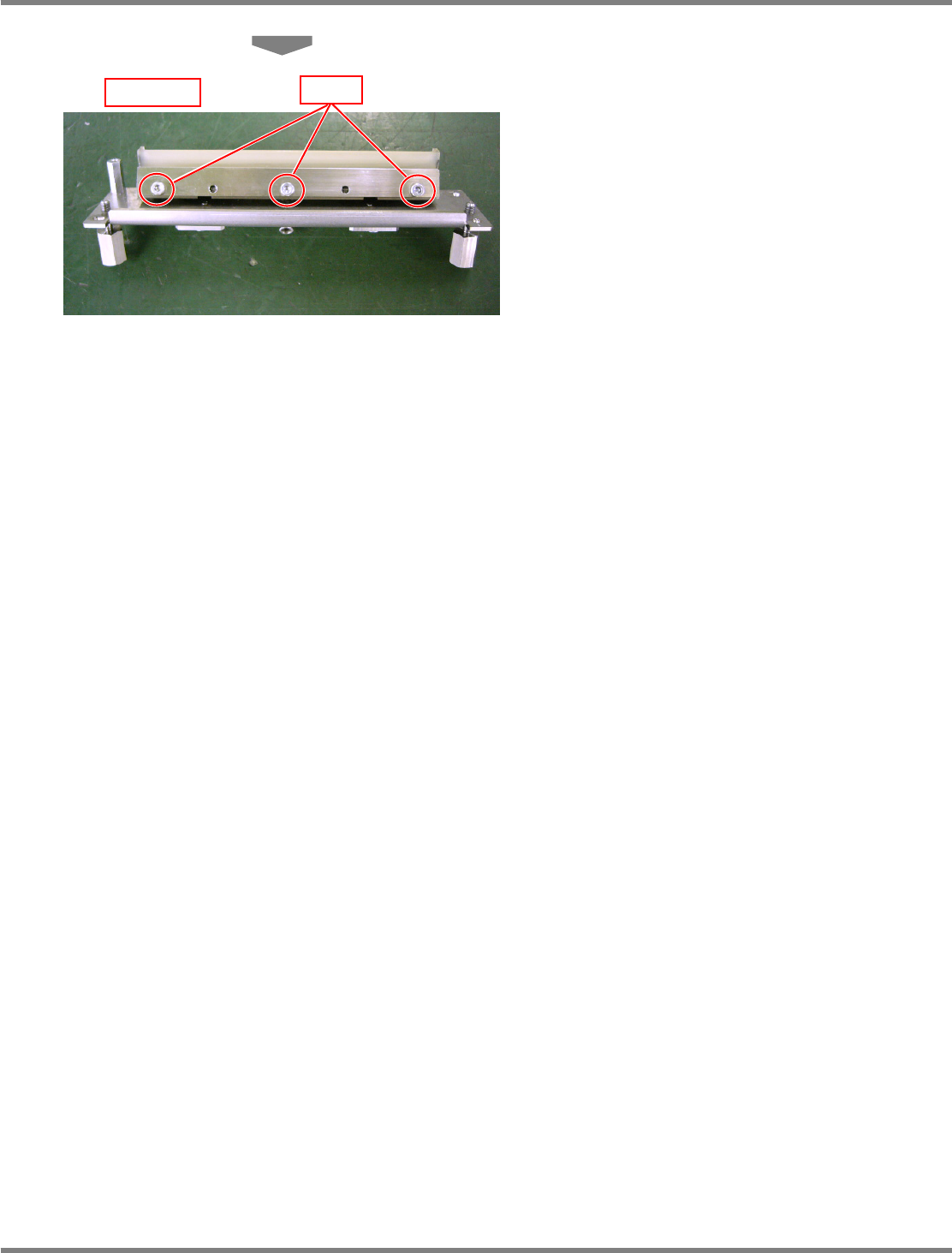

4
拧紧
3
个螺栓。
•
六角扳手尺寸
2.5 mm
拧紧转矩
: 150±15 N
x
cm
MFTU-NPM-PIC102
刮刀装置
螺栓
