NPM-D 通用型转印装置 5.2 24 小时检查( 日常) MFTU-EJM1D C-MB-05N-00 Page 5-9 4 拧紧 3 个螺栓。 • 六角扳手尺寸 2.5 mm 拧紧转矩 : 150±15 N x cm MFTU-NPM-PIC102 刮刀装置 螺栓
NPM-D
通用型转印装置
5.2
24 小时检查(日常)
Page 5-8 MFTU-EJM1DC-MB-05N-00
5.2.3
刮刀的更换
使用工具
六角扳手
需要时间
5
分钟
1
拧松
3
个螺栓。
•
六角扳手尺寸
2.5 mm
2
使刮刀横向滑动后取出。
3
安装新的刮刀。
•
使刮刀的端面与支架的端面对齐。
MFTU-NPM-PC102
刮刀装置
螺栓
MFTU-NPM-PIC103
MFTU-NPM-PIC104
支架
刮刀
NPM-D
通用型转印装置
5.2
24 小时检查(日常)
MFTU-EJM1DC-MB-05N-00 Page 5-9
4
拧紧
3
个螺栓。
•
六角扳手尺寸
2.5 mm
拧紧转矩
: 150±15 N
x
cm
MFTU-NPM-PIC102
刮刀装置
螺栓
NPM-D
通用型转印装置
5.2
24 小时检查(日常)
Page 5-10 MFTU-EJM1DC-MB-05N-00
5.2.4
交换台车的清扫
使用工具
棉纱布、毛刷
需要时间
10
分钟
在此，对交换台车的清扫进行说明。
如果在通用型转印装置安装面(与编带供料器相同)和插槽部有芯片或灰尘、载体编带和压紧编带屑以及转
印材料等的附着，有可能不能把通用型转印装置安装到正常位置，会引起转印位置的偏移、转印高度的不
适当和振动等的异常，并且导致转印不良，因此请进行清扫。
∗

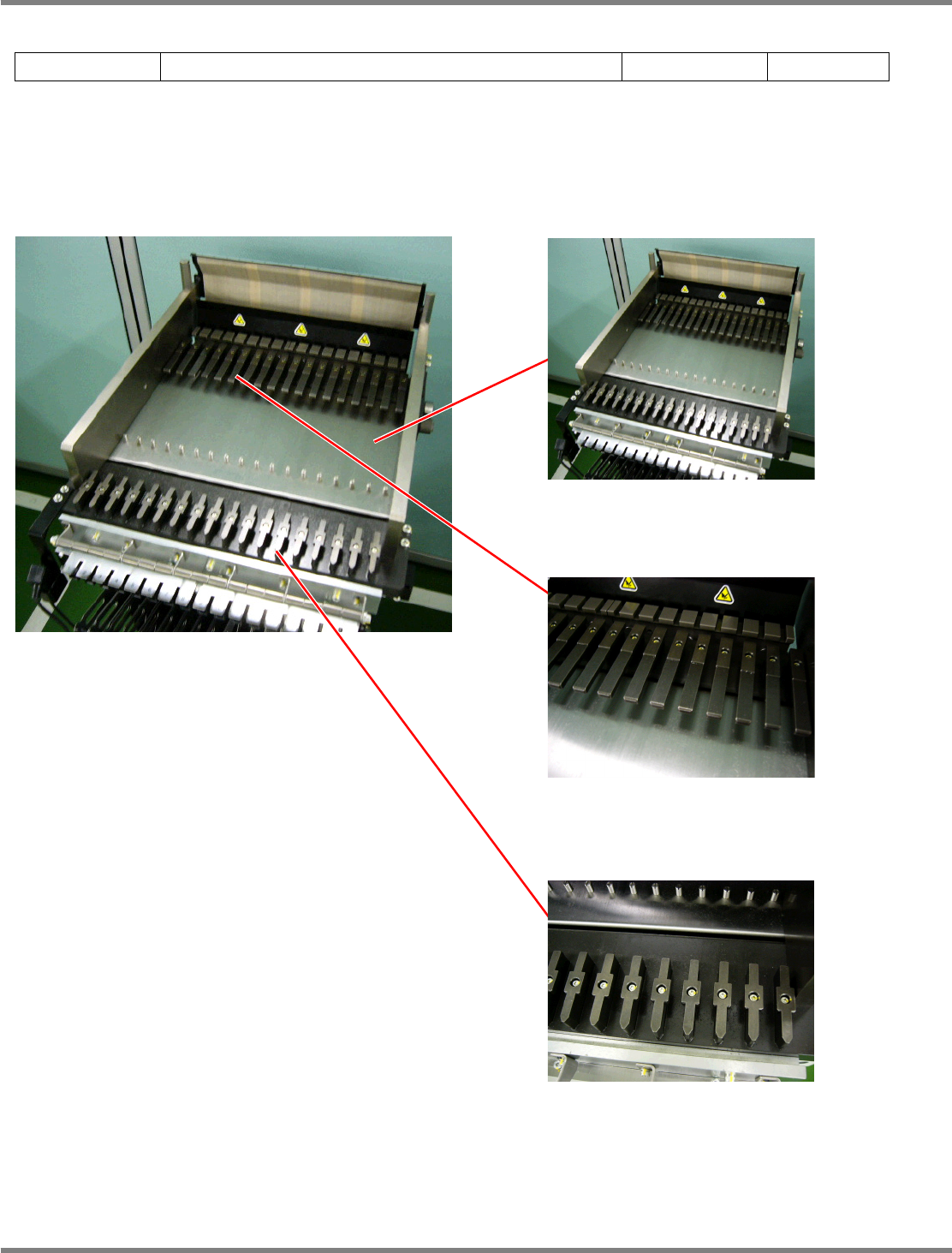

交换台车上是否附着有芯片、灰尘、载体编带
和压紧编带屑等。
∗
交换台车的插槽部是否附着有芯片、灰尘等。
∗
交换台车的插槽部是否附着有芯片、灰尘等。
MFTU-PIC030
MFTU-PIC032
MFTU-PIC030
