1OM-1513
第三章1.生产运行
3-10908-001
1. 生产运行
生产运行的流程如下所示。
生产机种的切换 请参照
“
第四章
”
。
生产运行前的点检 1.1.1使用电源的确认
1.1.2
使用气压的确认
1.1.3机盖部的确认
1.1.4装置周围的安全确认
生产运行前的准备 1.2.1电源的接通
生产运行的启动 1.3.1系统的启动
1.3.2
登录
1.3.3生产运行主要界面的显示
1.3.4锡膏的准备
1.3.5生产运行中的作业
材料和线路板的补给 2.刮板的更换以及锡膏的补给
3.
线路板的补给
生产运行的停止、 4.1生产运行的停止
中断和重新启动 4.2生产运行的中断
4.3生产运行的重新启动
生产运行的结束 1.4.1生产运行的停止
1.4.2
退出登录
生产运行的流程F1C1
1OM-1513
3-2
第三章1.生产运行
1.1 生产运行前的点检
1.1.1 使用电源的确认
请确认向本装置供电的工厂主闸是否为 ON 状态。
•
使用电源 : 3 相 AC 200V
±
20V
•
视在功率 : 约 7.7kVA( 最大时 )
1.1.2 使用气压的确认
请确认是否设定为以下气压。
•
主压 : 0.45MPa(4.6kgf/cm
2
)
Note
装置停止时的设定压。
运行时需要 min. 0.4MPa(4.1kgf/cm
2
)。

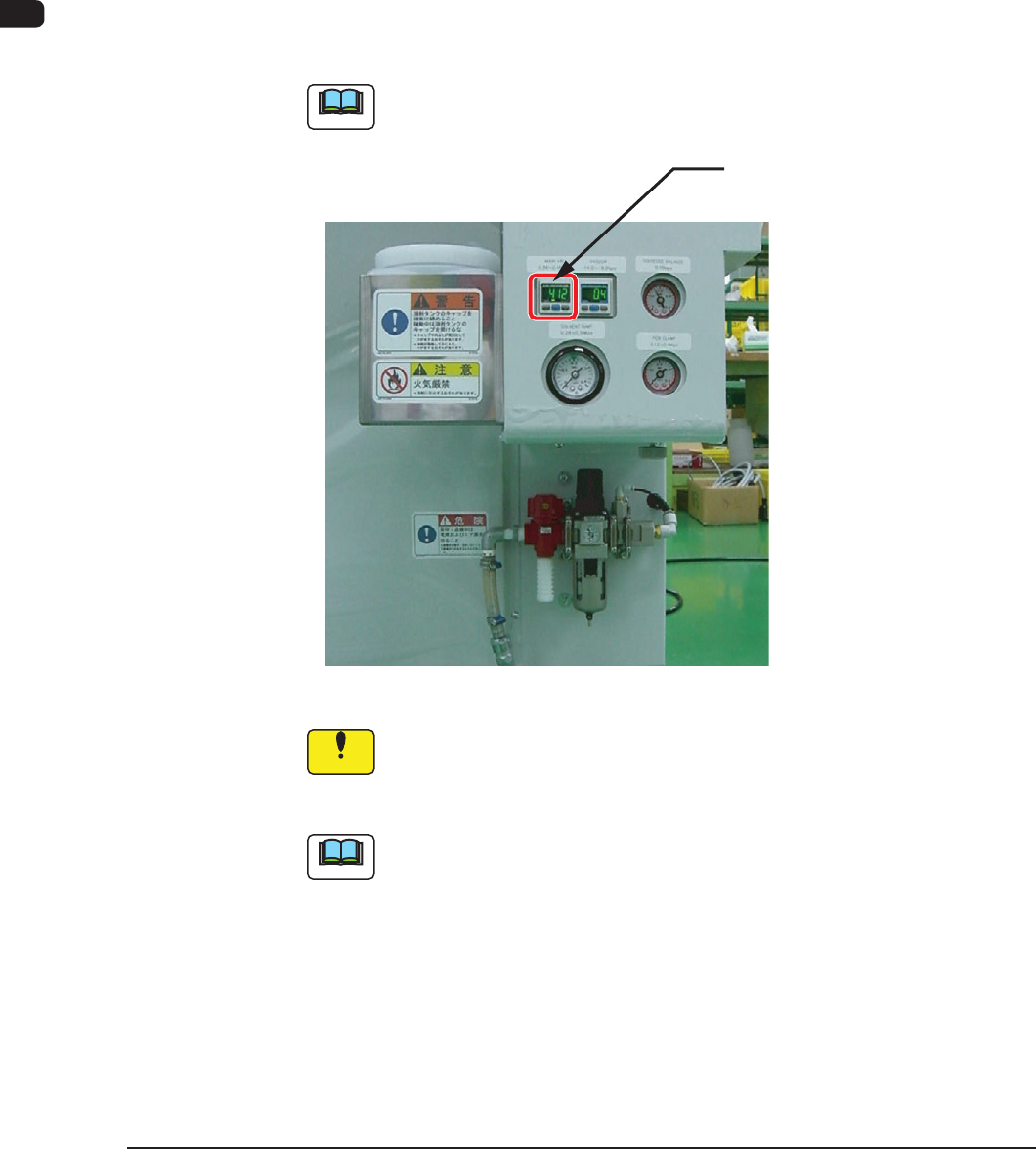

主压
0.45MPa(4.6kgf/cm
2
)
F1C2
Notice
(a)一旦改变设定气压，将导致空气机无法正常工作，请不要变更。
(b)本装置的空气压缩机 ( 气缸等 ) 内一旦侵入水分、油分、粉尘等，就
会导致故障，请使用干燥洁净空气。
Note
所谓干燥洁净空气 :
水分 : 凝结点 -17℃以下 ( 大气压 )
油分 : 0.1mg/m
3
以下 (ANR)
粉尘 : 固体颗粒 0.01
µ
m 以下
0908-001
1OM-1513
第三章1.生产运行
3-3
1.1.3 机盖部的确认
危险
装置内有强力可动部和高电压的危险，会导致重大人身事
故。
•
除了有资格的维修人员外他人请不要卸下机盖。
•
请安装机盖后使用装置。
•
机盖被卸下时，请安装。
•
开始运行前，请关闭透明盖。
•
请不要解除透明盖的互锁。
请确认装置上部的透明盖以及架台周围的安全盖是否关闭。
安全盖
维护保养挡板
装置正面装置背面
透明盖
机盖锁定开关
F1C3
