1OM-1513 3-16 第三章2.刮板的更换以及锡膏的补给 2.2 生产运行中或补给锡膏时 Procedure (1) 按操作台的 [STOP] 按钮。 暂停生产。 (2) 按 [ 刮板清扫 ( 更换 )]Tab。 显示以下界面。 F1C17 (3) 按下 [ 锡膏刮削位置移动 ] 按钮，按下操作台的［START］按钮。 刮板和丝网就移动到锡膏刮削位置。 (4) 按下机盖锁定开关。 0908-001
1OM-1513
第三章2.刮板的更换以及锡膏的补给
3-15
(7) 将刮板固定用机械阀开关向左侧放倒 ( 松开状态 )，从刮板架向下拔出
刮板。
刮板
刮板固定用机械阀开关
F1C16
(8) 向右侧放倒机械阀开关。
固定刮板。
Note
(a) 请用手稳稳托住刮板进行安装。
若掉在丝网上就有可能损坏丝网。
建议用户在丝网上放置丝网保护板。
(b) 请按照刮板架后侧→前侧的顺序进行刮板的固定。
0908-001
1OM-1513
3-16
第三章2.刮板的更换以及锡膏的补给
2.2 生产运行中或补给锡膏时
Procedure
(1) 按操作台的 [STOP] 按钮。
暂停生产。

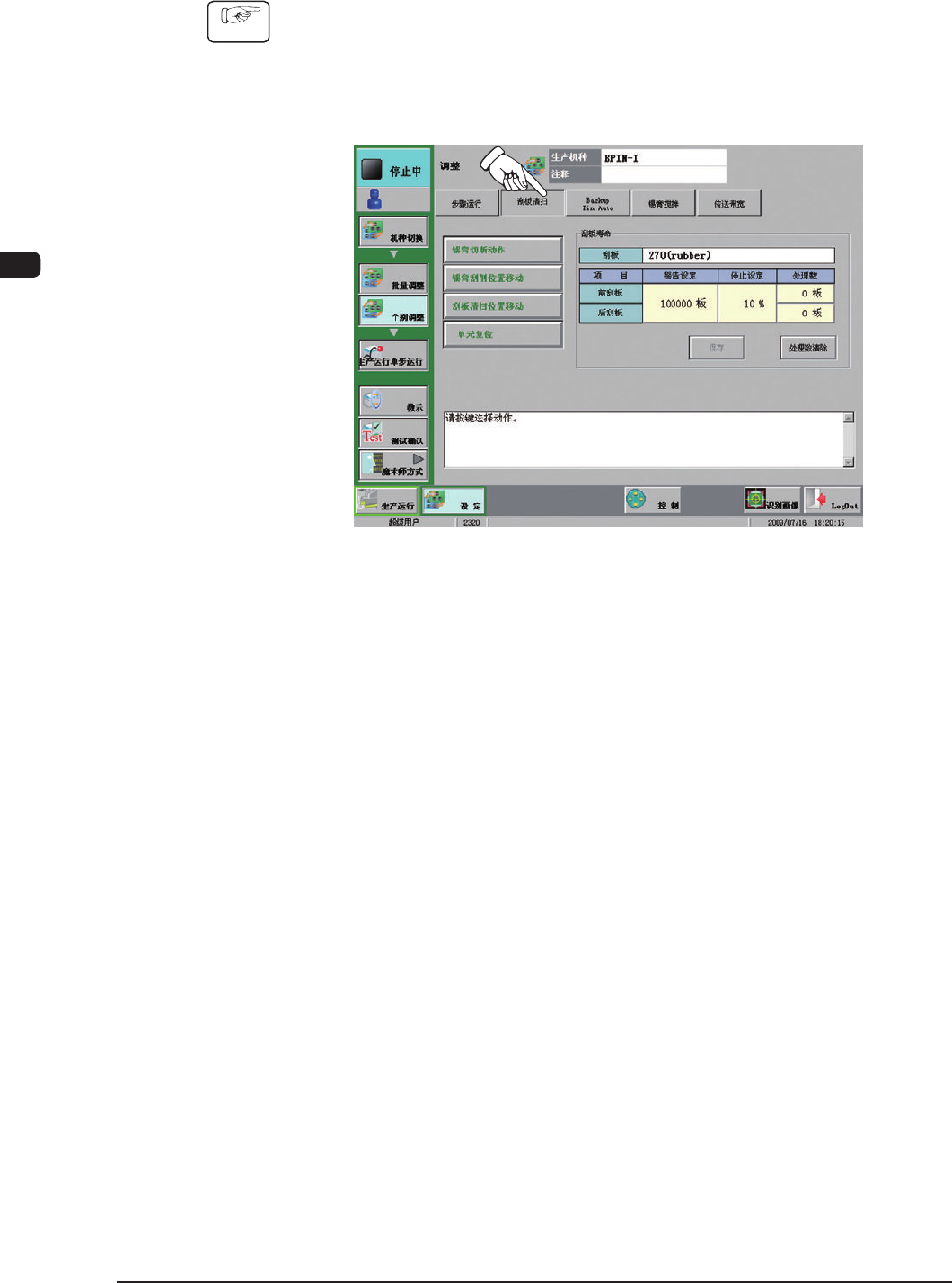

(2) 按 [ 刮板清扫 ( 更换 )]Tab。
显示以下界面。
F1C17
(3) 按下 [ 锡膏刮削位置移动 ] 按钮，按下操作台的［START］按钮。
刮板和丝网就移动到锡膏刮削位置。
(4) 按下机盖锁定开关。
0908-001
1OM-1513
第三章2.刮板的更换以及锡膏的补给
3-17

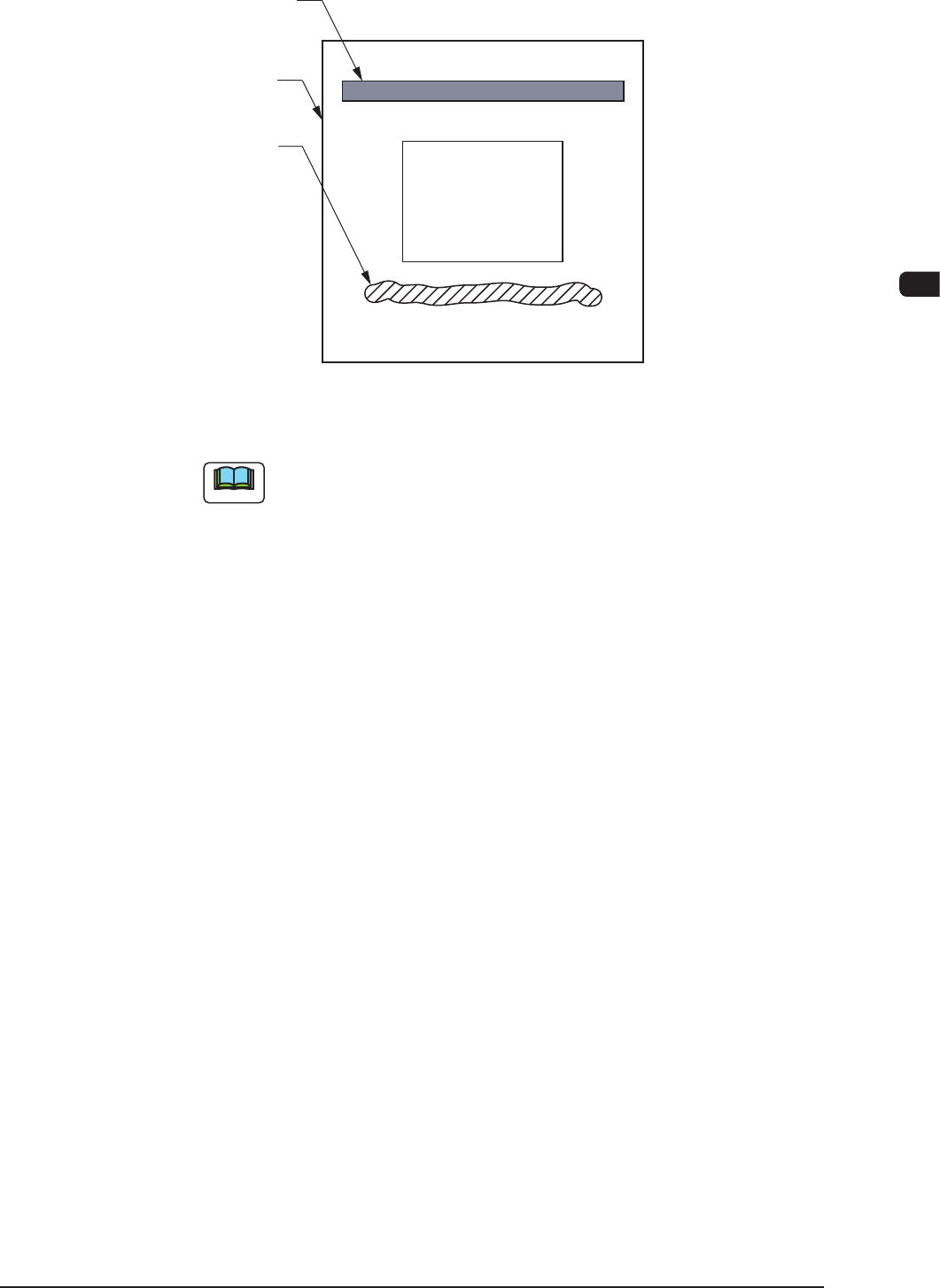

(5) 打开正面透明盖，在丝网上补给残留的锡膏。
刮板
印刷线路板
丝网
锡膏
(装置后侧)
(装置前侧)
F1C18
Note
根据停止装置的状态，有时锡膏在后侧。
(6) 关闭透明盖。
(7) 按下机盖锁定开关。
(8) 按操作台的 [START] 按钮。
再开始生产运行。
0908-001
