3.7 丝网的安装
安装为生产机种准备的丝网。
丝网框尺寸的变更
丝网框尺寸有以下 7 种。
750 × 750、736 × 736、720 × 720、750 × 650、
650 × 750、650 × 550、600 × 550( 选购件 )
Note
框的尺寸 600 × 550 为选购件。
安装选购件的附加装置进行对应。
Procedure

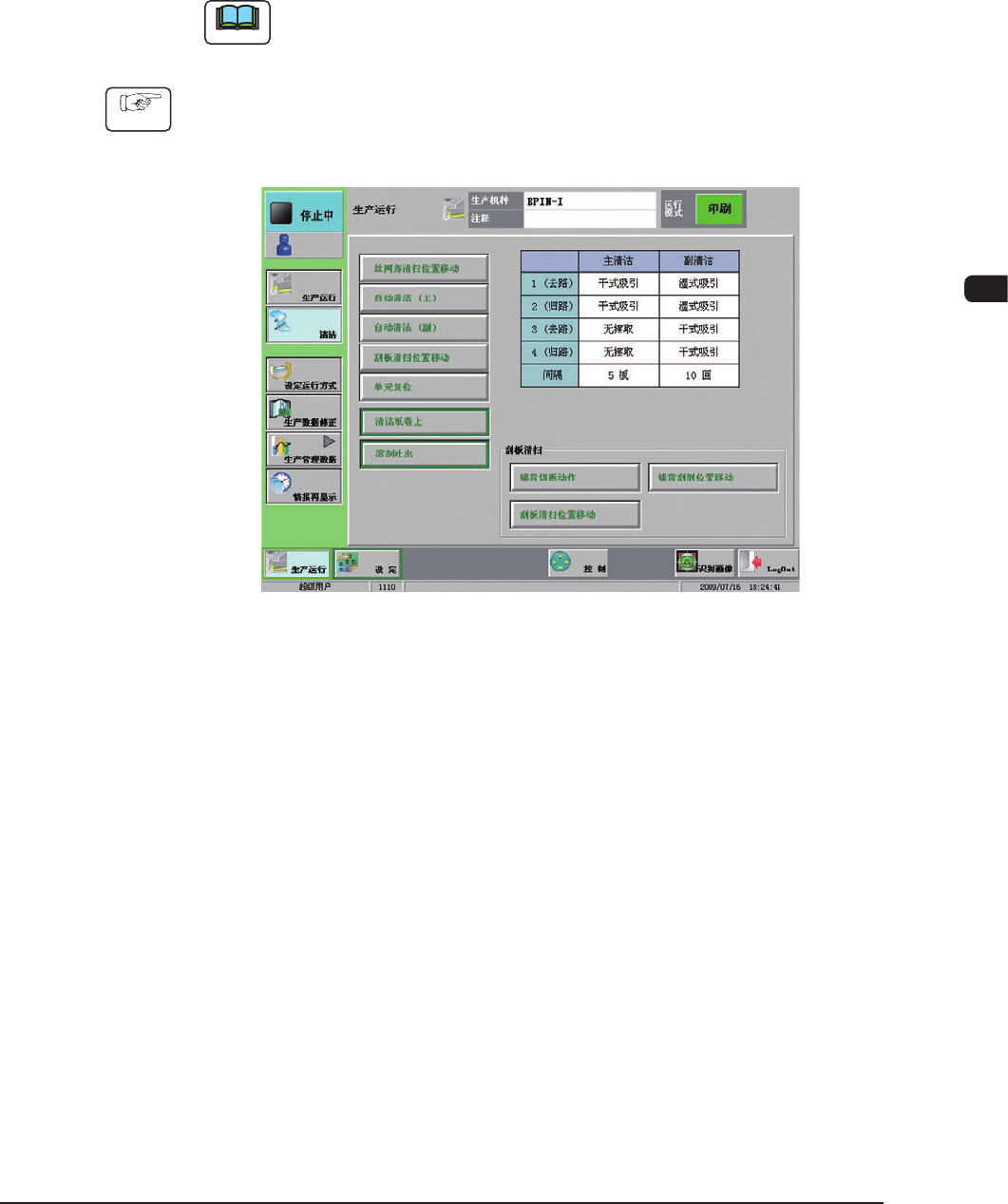

(1) 在
“
清洁
”
界面按下 [ 丝网庤 ( 手 ) 清扫位置移动 ] 按钮。
F1D8
(2) 按下操作台的 [START] 按钮。
丝网框移动到前侧。
(3) 按下机盖锁定开关。
(4) 打开正面的透明盖。
0908-001
1OM-1513
4-10
第四章3.生产机种的切换

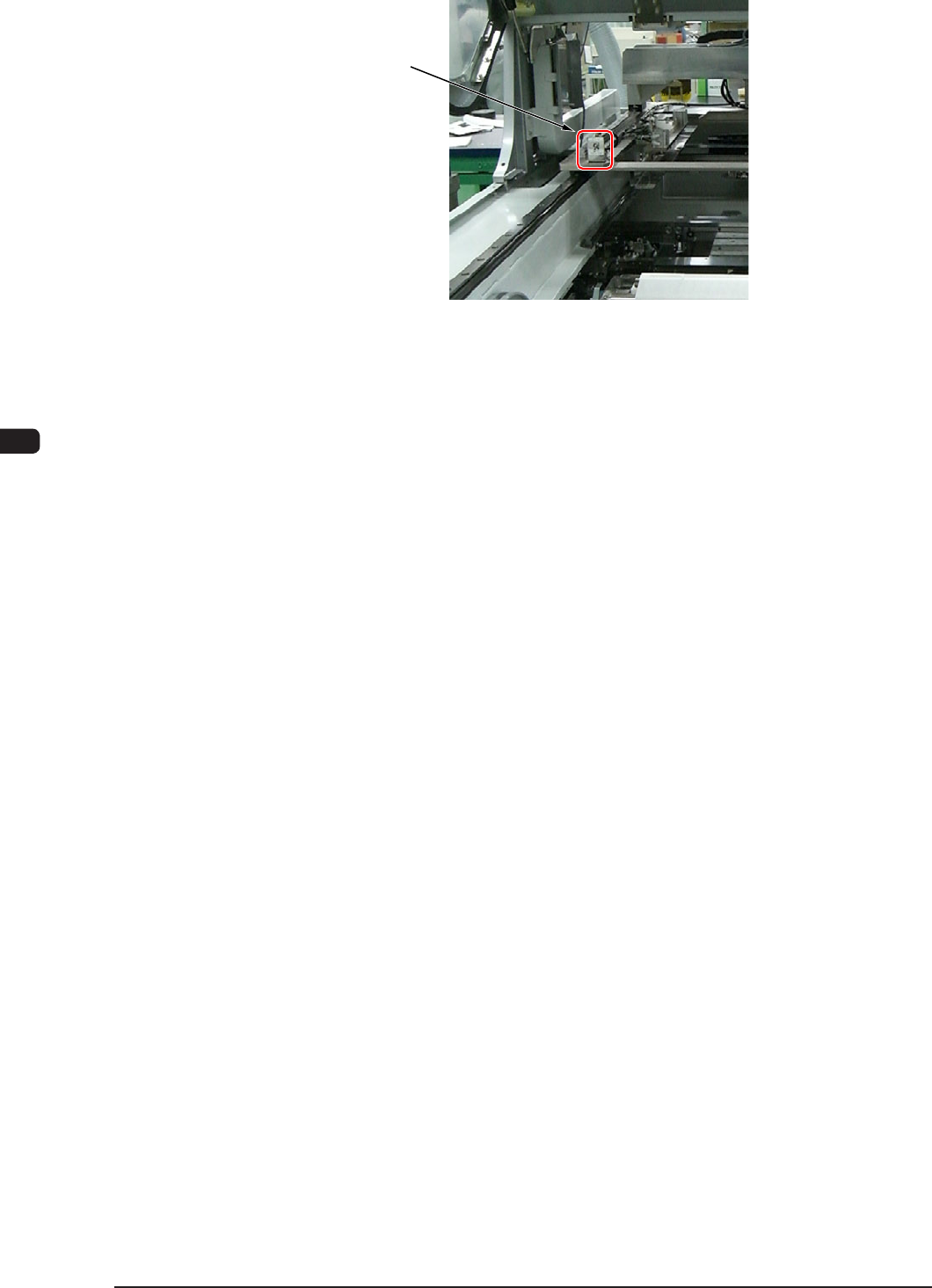

(5) 将丝网框固定机械阀开关朝上，解除丝网框固定用气缸。
丝网框固定
机械阀开关
F1D9
(6) 将丝网框拉到前侧拆卸。
(7) 调整丝网框的方向。
0908-001
1OM-1513
第四章3.生产机种的切换
4-11
(8) 关闭透明盖，按下机盖锁定开关。

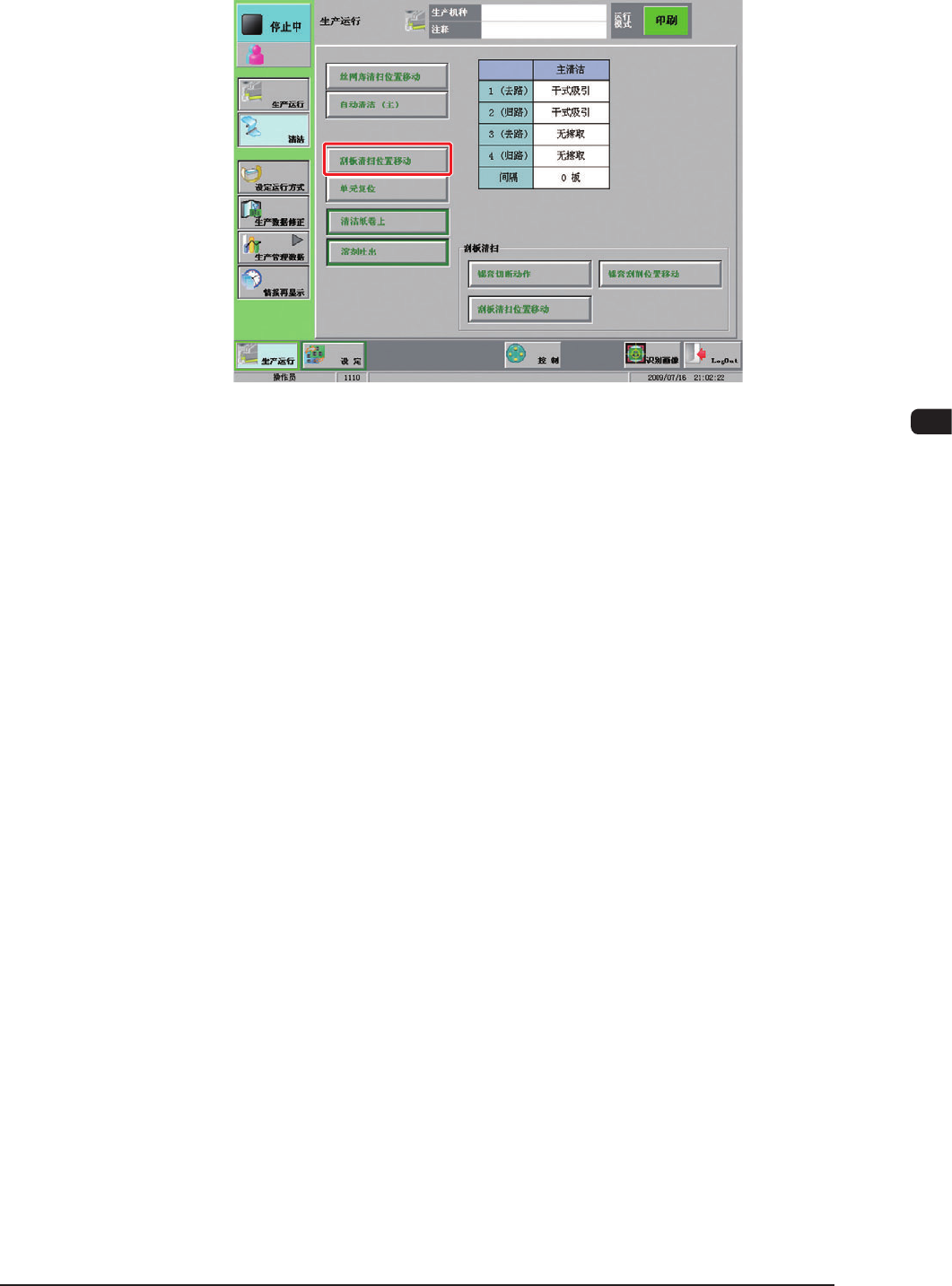

按下生产运行→
“
清洁
”
界面的［刮板清扫位置移动］按钮。
F1D11
(9) 按下操作台的 [START] 按钮。
将丝网框移动到后侧。
(10) 按下机盖锁定开关。
(11) 打开背面侧的透明盖。
