1OM-1513 第五章1.规格 5-23 (7) 丝网框大小为 600 × 550mm 时 ( 横长 ) 金属尺寸 460.0 以上 430.0 以上 MAX. 330.0 50.0 50.0 40.0 15.0 金属尺寸 470.0 以上 370.0 MAX. 250.0 550.0 275.0 ± 1.0 150.0 ± 1.0 300.0 ± 1.0 40.0 15.0 粘贴处 粘贴处 600.0 30.0 铝管…
1OM-1513
5-22
第五章1.规格
(6) 丝网框大小为 650
×
550mm 时 ( 横长 )
金属尺寸
460.0
以上
430.0
以上
MAX. 330.0
50.0
0.05
40.0
15.0
金属尺寸
0.004
上以
0.073
0.052 .
0.055
0.1 ± 0.572
0.1 ± 0.051
325.0 ± 1.0
0.04
0.51
粘贴处
粘贴处
650.0
0.03
铝管
网眼
金属
丝网版前侧基准
丝网版中心
丝网版中心后侧基准
MAX
单位 :mm
F1E6
Note
(a) 双点划线表示线路板的外形。
(b) 在金属组合规格上，请将
“
460
×
400mm
”
的金属置于 F1E6 的位置。
(c) 请使用
350mm 以下长度的刮板。
0908-001
1OM-1513
第五章1.规格
5-23

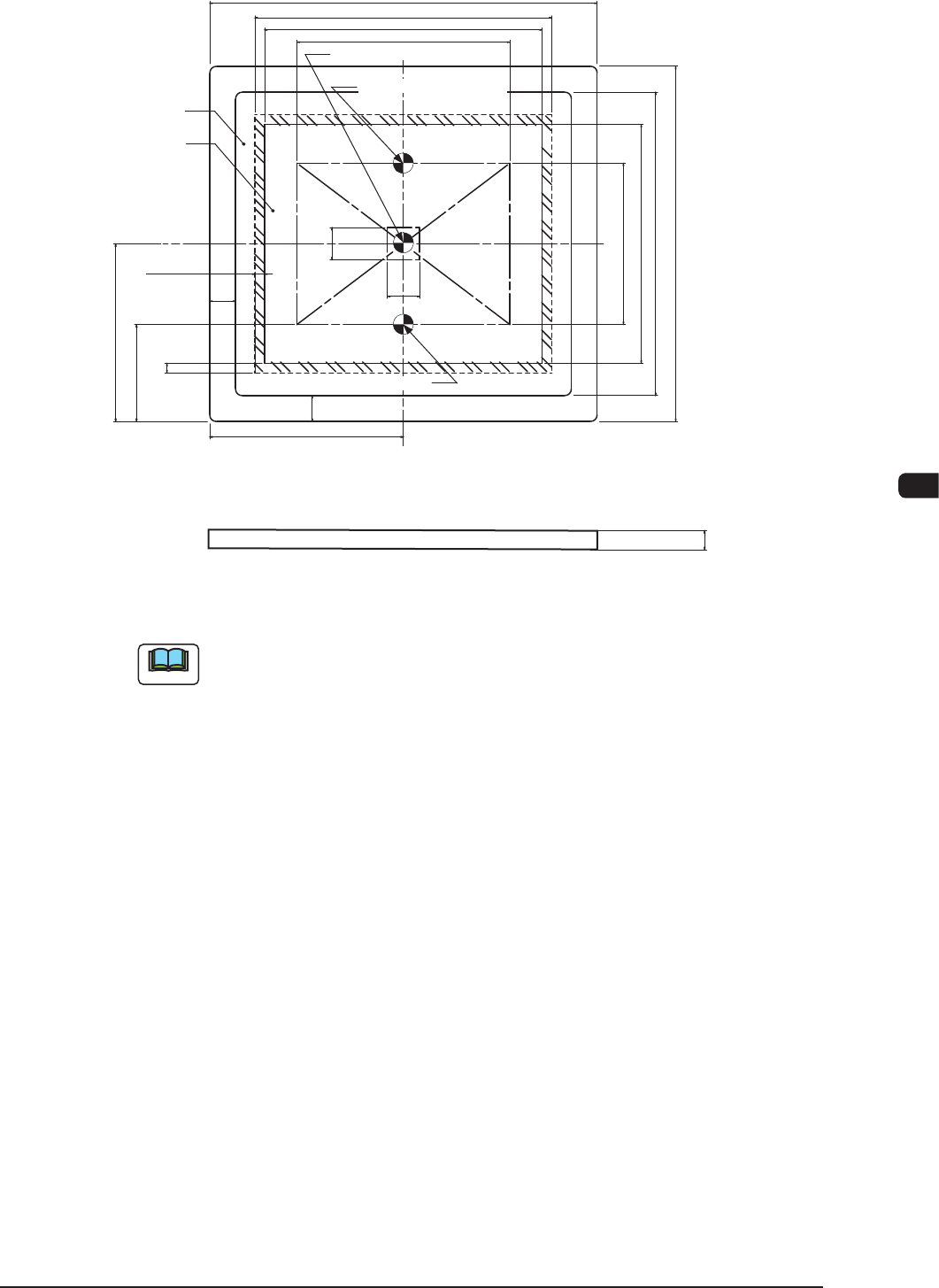

(7) 丝网框大小为 600
×
550mm 时 ( 横长 )
金属尺寸 460.0 以上
430.0 以上
MAX. 330.0
50.0
50.0
40.0
15.0
金属尺寸 470.0 以上
370.0
MAX. 250.0
550.0
275.0 ± 1.0
150.0 ± 1.0
300.0 ± 1.0
40.0
15.0
粘贴处
粘贴处
600.0
30.0 铝管
网眼
金属
丝网版前侧基准
丝网版中心
丝网版后侧基准
单位 :mm
F1E7
Note
(a) 双点划线表示线路板的外形。
(b) 在金属组合规格上，请将
“
460
×
470mm
”
的金属置于 F1E7 的位置。
(c) 请使用
350mm 以下长度的刮板。
(d)
使用
“
600
×
550mm
”
时的选购件对应请参照
“
使用丝网
”
。
0908-001
1OM-1513
5-24
第五章1.规格
(8) 丝网版材质和丝网识别标记的设定
(8.1) 丝网版的材质
•
建议不锈钢制的金属掩模或全加成镍制的金属掩模。
•
由于铜镍金属掩模的表面光泽强，导致识别不稳定，因此需要进行消光
处理 ( 以丝网识别标记为中心的 10
×
10mm 范围 )，降低光泽度。
Note
丝网识别标记对周围有着强烈的反差效果。( 防止错误识别 )
在掩模表面进行蜂窝加工时，请不要在以丝网识别标记为中
心的 10
×
10mm 范围内进行蜂窝加工。
(8.2) 丝网识别标记的设定位置
•
建议设定在与线路板设定的线路板识别标记位置相同的位置。
•
为了提高精度，请务必使用与线路板制作用导体焊盘阳极薄膜相同的丝
网版制作用蚀刻阳极薄膜。
Note
在指定窗口内，除了丝网识别标记，不许存有与丝网识别标
记相似的模板等其他识别标记。
(8.3) 丝网识别标记的形状
•
建议与设定在线路板的线路板识别标记形状相同的标记。但排除通孔和
焊盘。
•
丝网识别标记的形状及尺寸的详细内容请参照
“
识别标记的说明
”
内容。
