1OM-1513 第五章1.规格 5-25 (8.4) 丝网识别标记的制作方法 制作方法 : • 只有对丝网识别标记进行半蚀刻开槽， 在该槽部填充环氧树脂粘合剂和碳 粉的混合物。 • 粘合剂硬化后，请使丝网识别标记面和掩模上面呈平行 ( 对于表面 )。 Note 丝网识别标记也可以在穿孔上制作。但是，孔周围不能粘贴有锡膏。 制作示例 : t = 0. 1 5 ～ 0. 2 1.0 ～ 2.0 0.35 t / 2 不…
1OM-1513
5-24
第五章1.规格
(8) 丝网版材质和丝网识别标记的设定
(8.1) 丝网版的材质
•
建议不锈钢制的金属掩模或全加成镍制的金属掩模。
•
由于铜镍金属掩模的表面光泽强，导致识别不稳定，因此需要进行消光
处理 ( 以丝网识别标记为中心的 10
×
10mm 范围 )，降低光泽度。
Note
丝网识别标记对周围有着强烈的反差效果。( 防止错误识别 )
在掩模表面进行蜂窝加工时，请不要在以丝网识别标记为中
心的 10
×
10mm 范围内进行蜂窝加工。
(8.2) 丝网识别标记的设定位置
•
建议设定在与线路板设定的线路板识别标记位置相同的位置。
•
为了提高精度，请务必使用与线路板制作用导体焊盘阳极薄膜相同的丝
网版制作用蚀刻阳极薄膜。
Note
在指定窗口内，除了丝网识别标记，不许存有与丝网识别标
记相似的模板等其他识别标记。
(8.3) 丝网识别标记的形状
•
建议与设定在线路板的线路板识别标记形状相同的标记。但排除通孔和
焊盘。
•
丝网识别标记的形状及尺寸的详细内容请参照
“
识别标记的说明
”
内容。
0908-001
1OM-1513
第五章1.规格
5-25
(8.4) 丝网识别标记的制作方法
制作方法 :
•
只有对丝网识别标记进行半蚀刻开槽，在该槽部填充环氧树脂粘合剂和碳
粉的混合物。
•
粘合剂硬化后，请使丝网识别标记面和掩模上面呈平行 ( 对于表面 )。
Note
丝网识别标记也可以在穿孔上制作。但是，孔周围不能粘贴有锡膏。

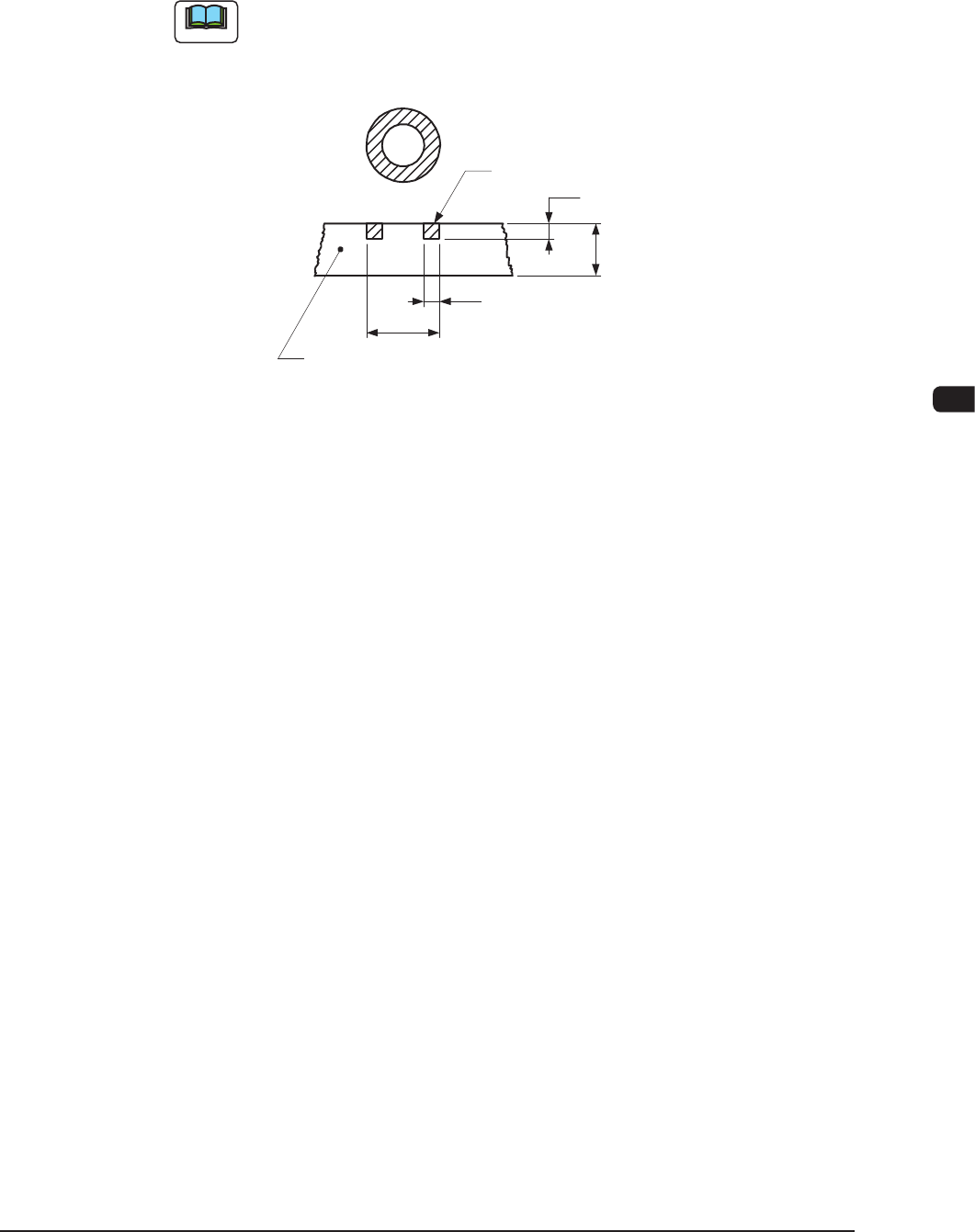

制作示例 :
t = 0.15 ～ 0.2
1.0 ～ 2.0
0.35
t / 2
不锈钢金属掩模
丝网识别标记
单位 :mm
F1E8
参考材质 :
•
环氧树脂 /Sumitomo 3M/ 基材 1838B、硬化剂 1838A
•
碳粉 /Nishimura Kokuen/ 土状石磨、粒度 1.5
µ
m
0
-0.05
0908-001
1OM-1513
5-26
第五章1.规格

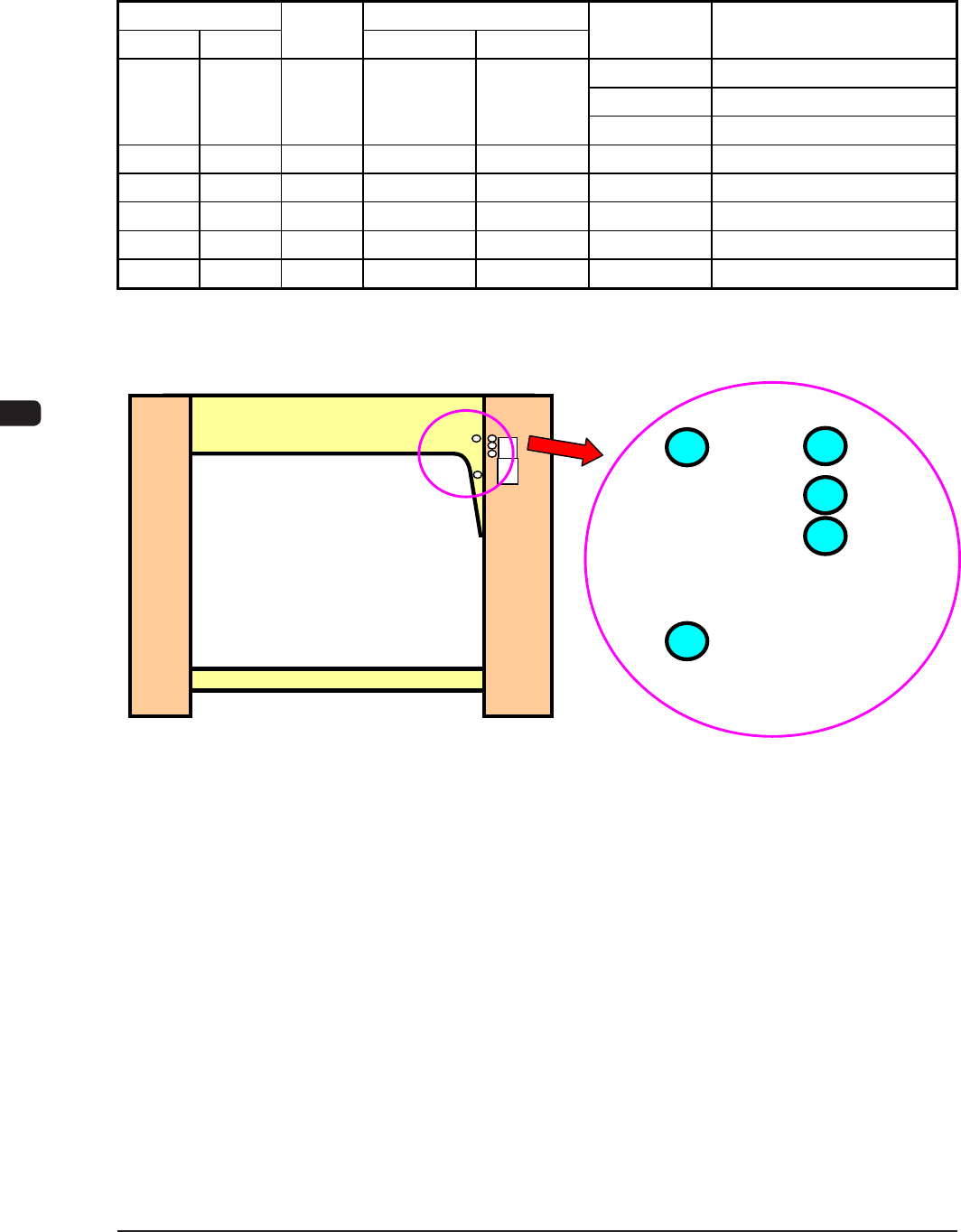

(9) 可印刷的线路板宽 (Y 方向 ) 的范围
T1E7 表示丝网框大小和丝网制版基准不同时可印刷的对象线路板。
根据丝网框的大小、制版基准及搬送基准，可将制动销插入后、中间
或前侧对应线路板宽 (Y 方向 )。
单位 :mm
T1E7
A
B
C
D
E
F1E9
0908-001
ϲ㔦ሏᇍ
䫕ⱙ
Ԣ㕃
ৄॅࠌⱙ㒔䏄ᵔ᳕ሏᇍ
ࠋ⠝ාޛ ৣռᮂ䫶㝤ࡽԱ䰥ࠋ
; ᮎ০ < ᮎ০ ; ᮎ০ < ᮎ০
$
ৣ Ϣৄ
Ђᖘ 㒔䏄ᵔ < ᮎ০ ҺϟϢৄ
ࠢ 㒔䏄ᵔ < ᮎ০ ҺϟϢৄ
% ৣЂᖘࠢ ᮵
& ৣЂᖘࠢ ᮵
( ৣЂᖘࠢ ᮵
' ৣЂᖘࠢ ᮵
( ৣЂᖘࠢ ᮵
