1OM-1513 6-8 第六章1.支撑治具制作规格 1.4 线路板支撑治具 ( 线路板宽W “ 65<=W<=250 ” ) 1.4.1 组装图 X1 X2 X1 X1 X4 Material : SUS304 Processing : None (PCB Length) (PCB Width) Magnets 两点划线表示线路板定位状态。 (Bonding with LOCTITE) 65<W<…
1OM-1513
第六章1.支撑治具制作规格
6-7

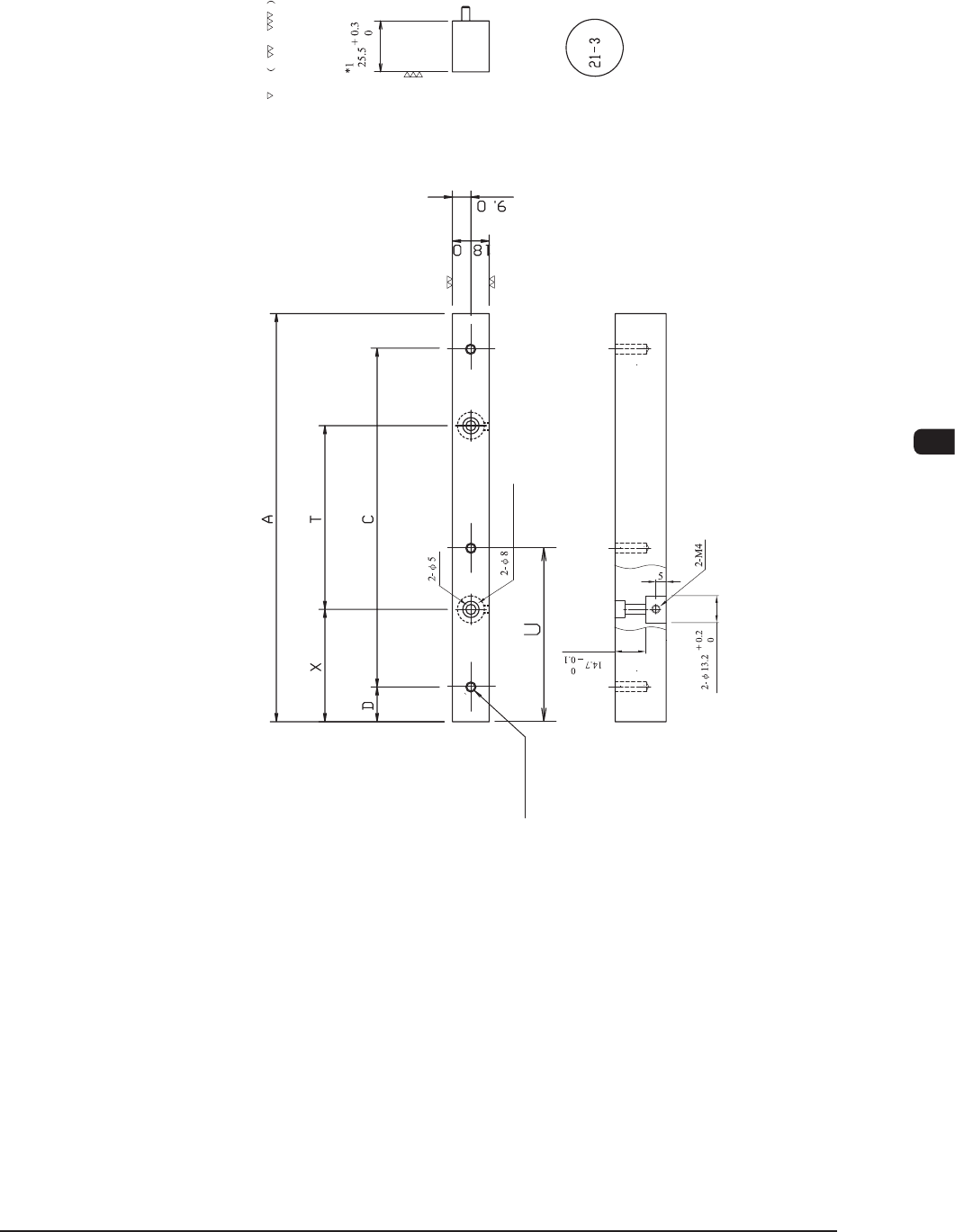

1.3.4 元件部 ( 元件编号 21-3) 的变形图
3-M5 Depth 15
Counterbore Depth 5
Material : A5052
Processing : None
F1F5
0908-001
1OM-1513
6-8
第六章1.支撑治具制作规格
1.4 线路板支撑治具 ( 线路板宽W
“
65<=W<=250
”
)

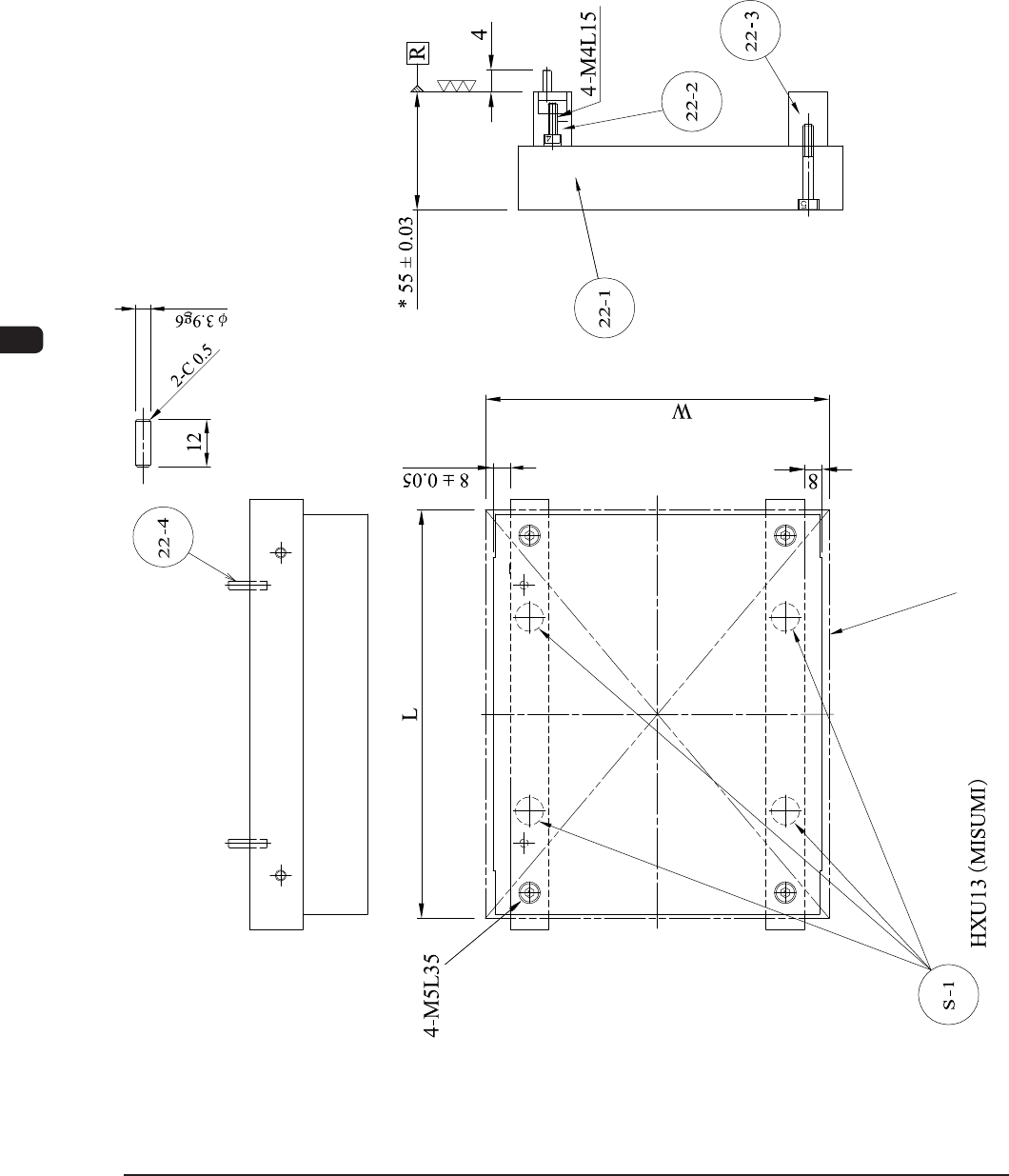

1.4.1 组装图
X1
X2
X1
X1
X4
Material : SUS304
Processing : None
(PCB Length)
(PCB Width)
Magnets
两点划线表示线路板定位状态。
(Bonding with LOCTITE)
65<W<250
1. 元件编号S-1为购入品。
2. 各元件组装后，加工R面，完成※标记的尺寸。
3. 元件编号22-4在加工R面以后安装。
F1F6
0908-001
1OM-1513
第六章1.支撑治具制作规格
6-9

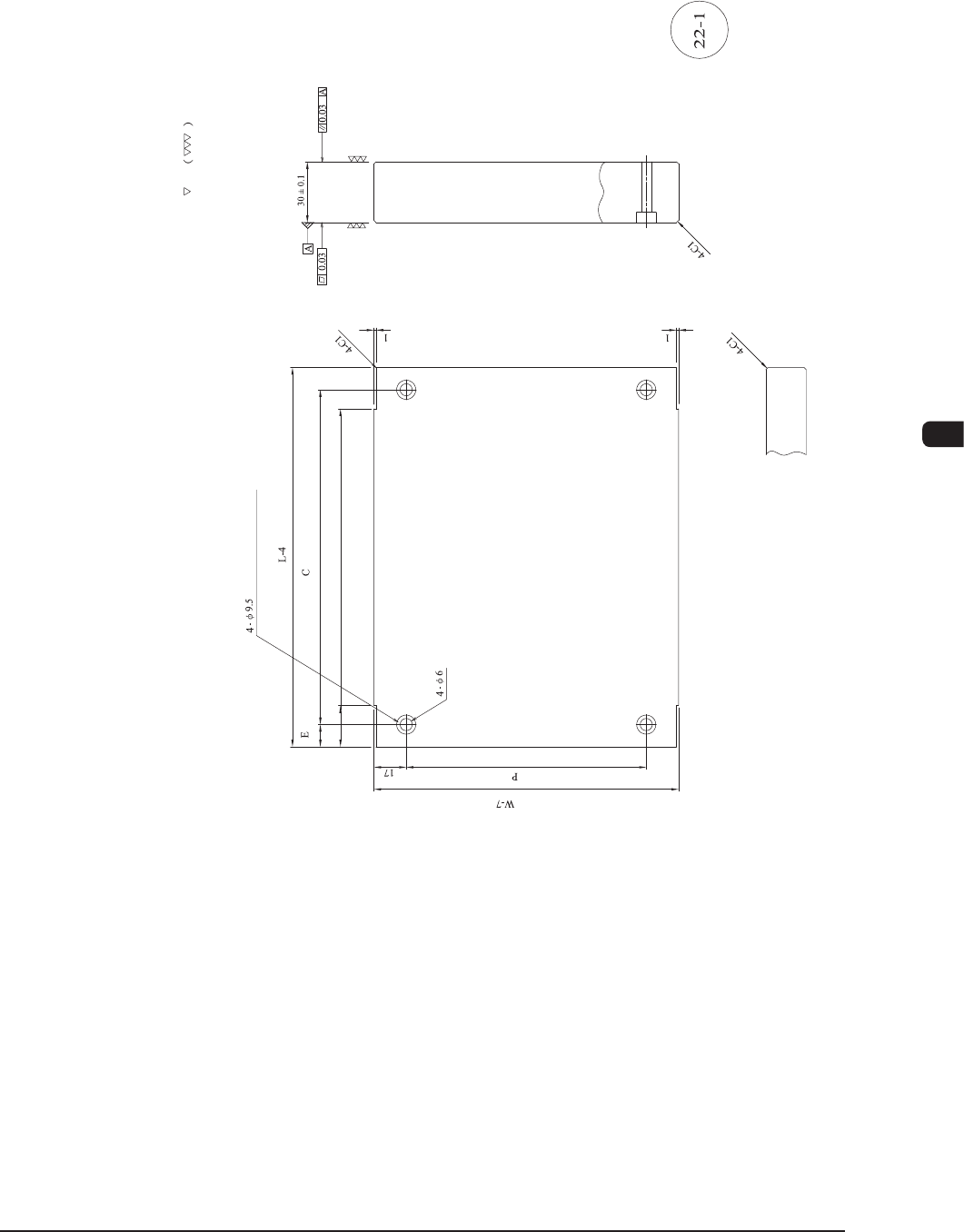

1.4.2 元件部 ( 元件编号 22-1) 的变形图
R
V
Counterbore Depth 6
Material : A5052
Processing : None
F1F7
0908-001
